Variomat Touch — 09.09.2022-Rev. C
Français —

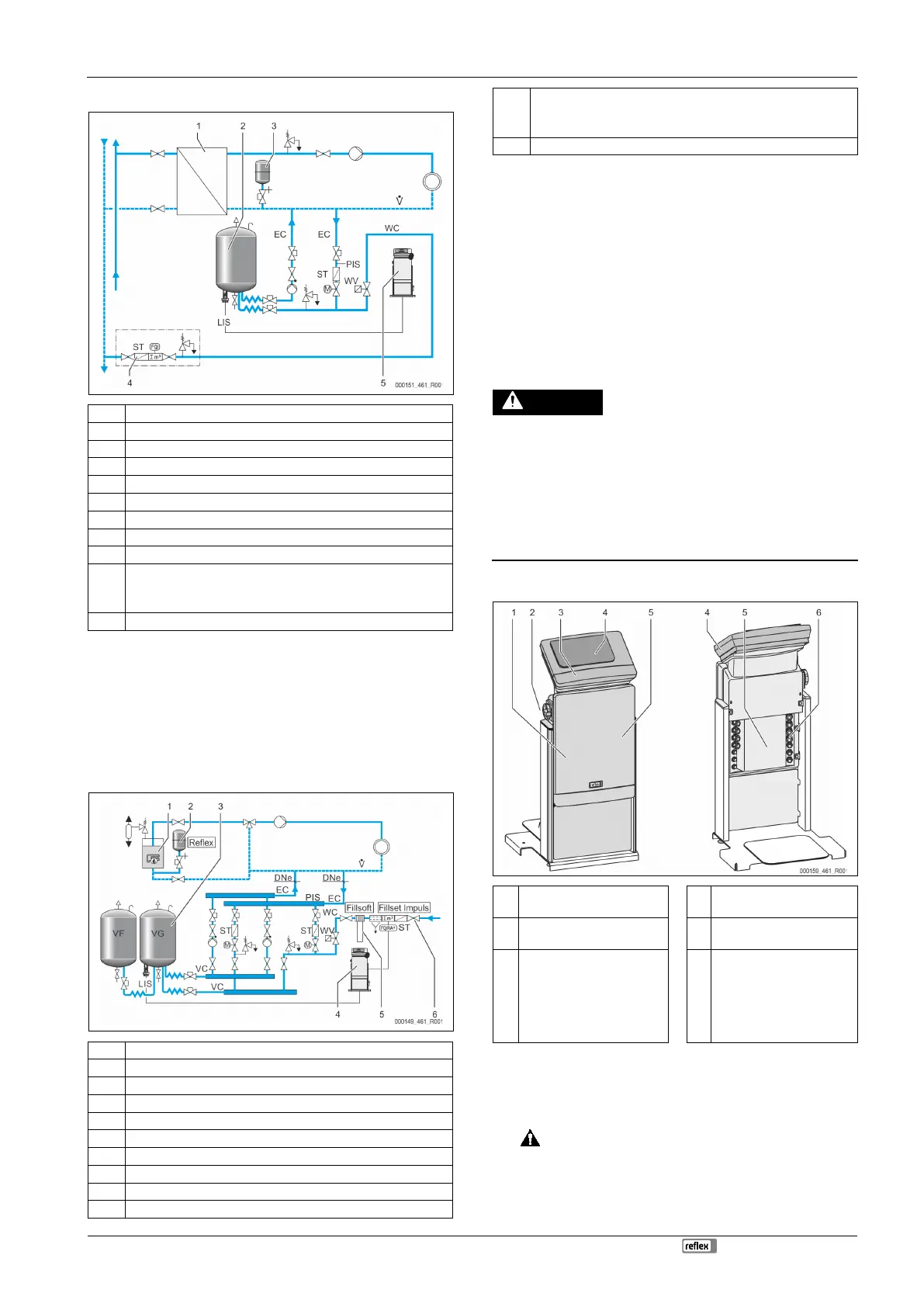

7.4.1.2 Utilisation dans un poste de raccordement de chauffage à distance
1 Poste de raccordement de chauffage à distance
2 Cuve de base
3 Vase d’expansion de pression « MAG »
4 Unité de réalimentation côté client
5 Unité de commande
Conduite de réalimentation
PIS Transducteur de pression
WV Électrovanne pour la réalimentation
ST Collecteur d’impuretés
EC Conduite de dégazage
• Pour l’eau riche en gaz depuis l’installation.
• Pour l’eau dégazée vers l’installation.
LIS Mesure du niveau
L’eau de chauffage à distance est particulièrement adaptée comme eau de
réalimentation.
• La préparation de l’eau n’est plus nécessaire.
– Utilisez un collecteur d’impuretés « ST » pour la réalimentation avec un
crible de filtre ≥ 0,25 mm.
faut l’autorisation du fournisseur de l’eau de chauffage à
7.4.1.3 Utilisation d'une installation avec mélange de retour centralisé
1 Générateur de chaleur
2 Vase d’expansion de pression « MAG »
3 Cuve de base
4 Unité de commande
5 « Reflex Fillsoft »
6 Fillset Impuls
WC Conduite de réalimentation
PIS Transducteur de pression
WV Électrovanne pour la réalimentation
ST Collecteur d’impuretés
EC Conduite de dégazage
• Pour l’eau riche en gaz depuis l’installation.
• Pour l’eau dégazée vers l’installation.
LIS Mesure du niveau
Réalimentation avec de l’eau via une installation d’adoucissement.
• Intégrez toujours l’appareil dans le débit principal « V » pour que le
dégazage de l’eau de l’installation soit garanti. Pour un mélange de retour
centralisé ou aiguillages hydrauliques, c’est le côté de l’installation. La cuve
du générateur de chaleur comprend une protection individuelle par
fusibles.
• Utilisez pour un équipement avec des installations d’adoucissement Reflex
Fillsoft le Fillset Impuls.
– La commande analyse le débit de réalimentation et signalise le
remplacement nécessaire des cartouches d’adoucissement.
Remarque !
La qualité de l’eau de réalimentation doit satisfaire aux exigences des
consignes applicables, par ex. VDI 2035.
7.5 Raccordement électrique
Danger de blessures mortelles par électrocution.
Il existe un risque de blessures mortelles en cas de contact avec des
composants électroconducteurs.
• Assurez-vous que la ligne d'alimentation vers l'appareil est hors tension
et protégée contre la remise en marche.
• Assurez-vous que l’installation ne peut pas être remise en marche par
d’autres personnes.
• Assurez-vous que les travaux de montage sur le raccordement
électrique de l’appareil sont uniquement réalisés par un électricien
qualifié conformément aux règles locales électrotechniques en vigueur.
Lors du raccordement électrique, on distingue entre l’élément de raccordement
et l’élément de commande.
1
Capot de la pièce de
raccordement (rabattable)
4 Commande tactile
2 Interrupteur principal 5
Arrière de la pièce de
raccordement
3
Capot de l’élément de
commande (rabattable)
• Interfaces RS-485
• Sorties de pression et de
niveau
6 Passages de câble
• Alimentation et
protection par fusible
• Contacts sans potentiel
• Raccordement de la
pompe « PU »
Les descriptions suivantes sont valables pour les installations standard et se
limitent aux indispensables raccords à la charge du client.
1. Mettez l’installation hors tension et verrouillez-la afin d’exclure toute
remise en marche.
2. Démontez les capots.
DANGER : danger de blessures mortelles par choc électrique. Même
après avoir débranché la fiche de secteur, certains composants de la carte
de l’appareil peuvent rester sous tension 230 V. Avant de retirer les
couvercles, débranchez complètement l’unité de commande de l’appareil
de l’alimentation électrique. Assurez-vous que la platine est hors tension.
