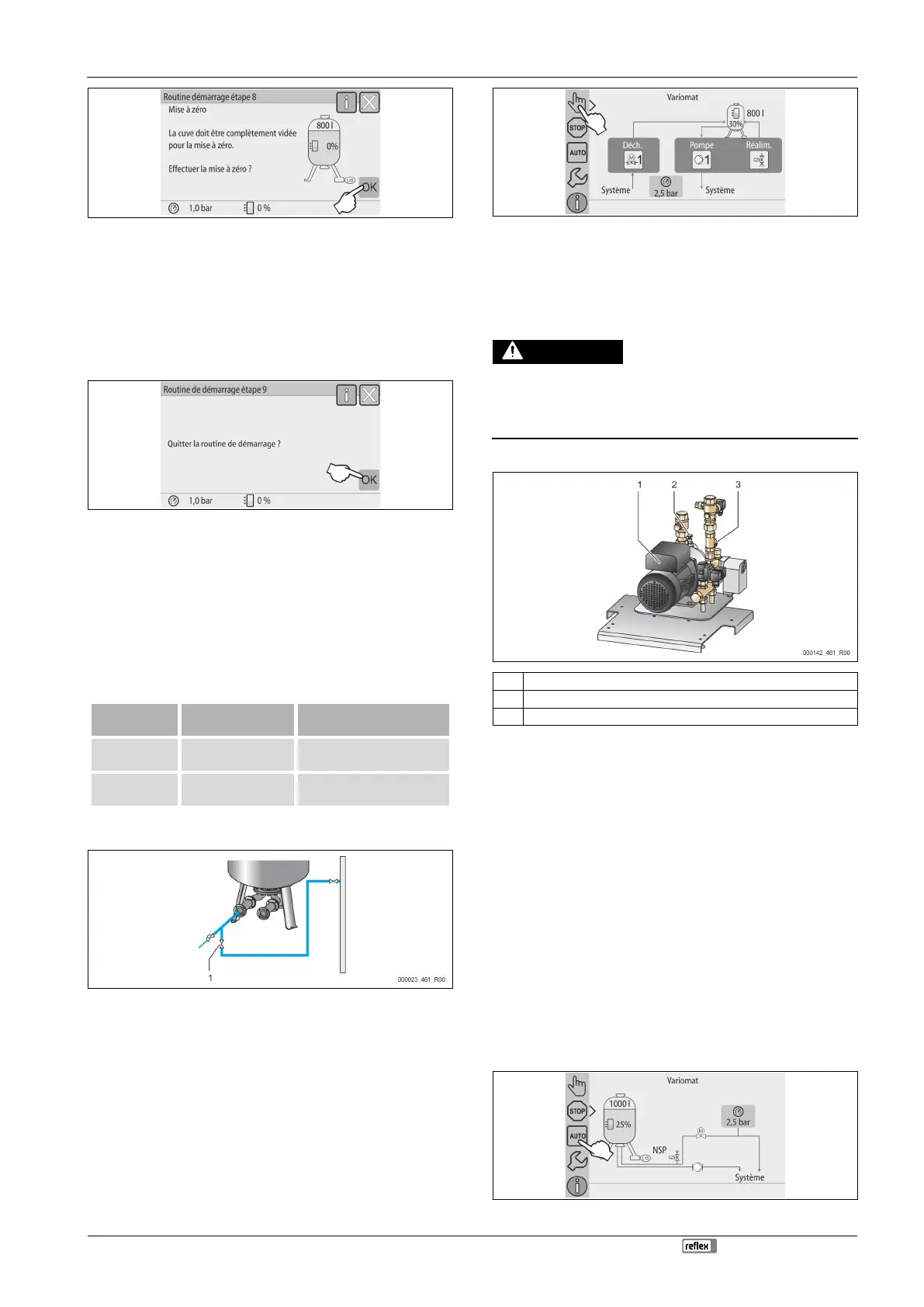

Variomat Touch — 09.09.2022-Rev. C
Français —
– La commande contrôle si le signal de la mesure du niveau
correspond aux grandeurs de la cuve de base. Pour cela, la cuve doit
être complètement vidée, 7.3.6 "Montage de la cellule de charge",
60.
8. Appuyez sur le bouton « OK ».
– La mise à zéro est effectuée.
– Si la mise à zéro n’est pas terminée avec succès, la mise en service de
l’appareil ne peut pas être effectuée. Dans ce cas, informez-en le
service après-vente du fabricant, 13.1 "Service après-vente du
fabricant Reflex", 73.
9. Pour terminer la routine de démarrage, appuyez sur le bouton « OK ».
Remarque !
Vous vous trouvez après la réussite de l’arrêt de la routine de démarrage
en mode arrêt. Ne passez pas encore en mode automatique.
8.4 Remplissage des cuves avec de l’eau
Les informations suivantes s’appliquent aux appareils :
• Unité de commande avec cuve de base.
• Unité de commande avec cuve de base et une cuve en aval.
• Unité de commande avec cuve de base et plusieurs cuves en aval.
Système de
l’installation
Température de
l’installation
Niveau de remplissage de la
cuve de base
Installation de
chauffage
≥ 50 °C (122° F) Env. 30 %
Système de
refroidissement
< 50 °C (122° F) Env. 50 %
8.4.1 Remplissage avec un flexible
Préférez le remplissage de la cuve de base avec un tuyau d’eau lorsque la
réalimentation automatique n’est pas encore raccordée.
• Prenez un tuyau d’eau rempli d’eau et exempt d’air.
• Raccordez le tuyau d’eau avec l’alimentation en eau externe et le robinet
de remplissage et de vidage « FD » (1) sur la cuve de base.
• Assurez-vous que les robinets d’arrêt entre l’unité de commande et la cuve
de base sont ouverts (prémontés en position ouverte en usine).
• Remplissez la cuve de base d’eau jusqu’à ce que le niveau de remplissage
soit atteint.
8.4.2 Remplissage par l'électrovanne dans la réalimentation
1. Basculez dans le mode de fonctionnement « Mode manuel » en appuyant
sur le bouton « Mode manuel ».
2. Ouvrez la « Soupape de réalimentation WV » en appuyant sur le bouton
correspondant jusqu’à ce que le niveau de remplissage indiqué soit atteint.
– Surveillez cette procédure en permanence.
– En cas d’alarme de niveau d’eau élevé, la « Soupape de
réalimentation WV » est automatiquement fermée.
8.5 Purge de la pompe
La sortie du liquide brûlant peut causer des brûlures.
• Observez une distance suffisante par rapport au fluide évacué.
• Portez un équipement de protection individuelle adéquat (gants et
Purgez la pompe PU :
1 Pompe « PU »
2 Vis de purge « AV »
3 Collecteur d’impuretés « ST »
• Desserrez la vis de purge (2) de la pompe (1) et purgez jusqu’à ce que de
l’eau sans bulle sorte de la pompe.
• Vissez à nouveau la vis de purge (2) et serrez.
• Contrôlez l’étanchéité de la vis de purge (2).
Remarque !
Répétez le dégazage si la pompe ne génère pas de débit.
8.6 Paramétrage de l’unité de commande dans le menu client
Le menu client permet de corriger ou d’interroger les valeurs spécifiques à
l’installation. Lors de la première mise en service, les réglages en usine doivent
d’abord être adaptés aux conditions spécifiques de l’installation.
– Pour l'adaptation des réglages en usine, 10.3 "Réglages à effectuer dans
la commande", 67.
– Pour les informations d'utilisation de la commande, 10.1 "Manipulation
du panneau de commande", 67.
8.7 Démarrage du mode automatique
Lorsque l’installation est remplie d’eau et que les gaz ont été purgés, le mode
automatique peut être démarré.
