Reflex Variomat Touch VS 2-1/60 Original Operating Manual

I/O-
modul (valbar tilläggsmodul)
Variomat Touch — 09.09.2022-Rev. C Svenska —
407

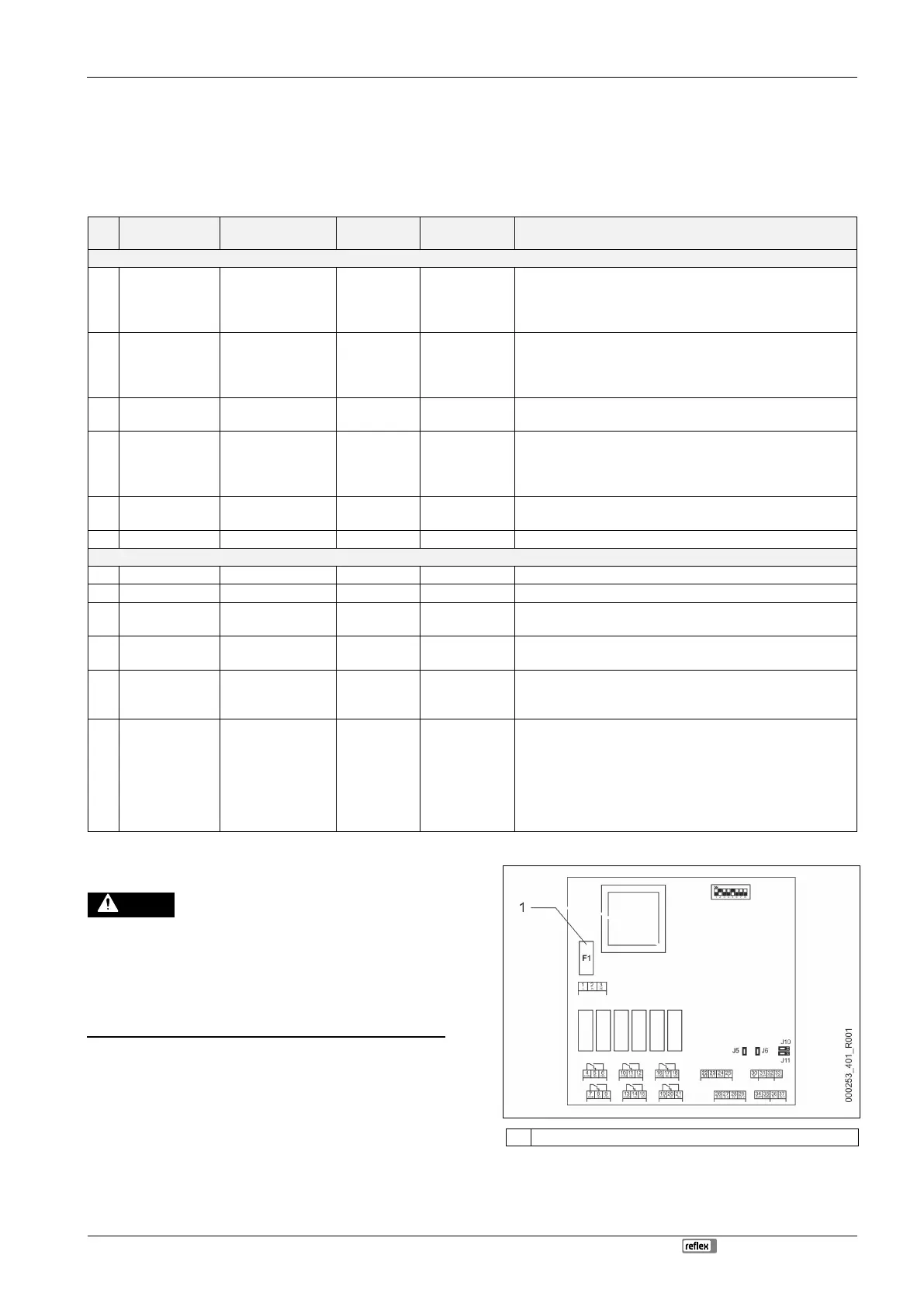

5.2.3 I/O-modulens standardinställningar
I/O-modulens in- och utgångar har standardinställningar.
Standardinställningarna kan vid behov ändras och anpassas till de lokala
förhållandena.
Aktiveringen av I/O-modulens ingångar 1 – 6 visas i felminnet i enhetens
styrning.

Obs!
•
Standardinställningarna gäller från mjukvaruversion V1.10.
•
Alternativt kan alla digitala in- och utgångar ställas in fritt.
Inställningar görs av Reflex-kundtjänst,  13.1 "Reflex
kundtjänst",  424
Plats
Signalanalys
Meddelandetext
Post i
störningsminnet
Prioritet före
förloppet
Signal till ingång leder till följande
INGÅNGAR
1 Öppnande kontakt
Extern
temperaturövervakning
Ja Ja • Magnetventilerna är stängda.
• Magnetventil (2) i överströmningsledning (1)
• Magnetventil (3) i överströmningsledning (2)
• Utgångsrelä (1) kopplas.
2 Öppnande kontakt
Extern signal, minsta
tryck
Ja Nej • Magnetventilerna är stängda.
• Magnetventil (2) i överströmningsledning (1)
• Magnetventil (3) i överströmningsledning (2)
• Utgångsrelä (2) kopplas.
3 Öppnande kontakt Manuell eftermatning Ja Ja • Magnetventil (1) i eftermatningsledningen öppnas manuellt.
• Utgångsrelä (5) kopplas.
4 Slutande kontakt Nödstopp Ja Ja • Pumpar (1) och (2) är avstängda.
• Magnetventiler (2) och (3) i överströmningsledningarna är stängda.
• Magnetventil (1) i eftermatningsledningen är stängd.
• Kopplar ”Summafel” i enhetens styrning.
5 Slutande kontakt Handpump 1 Ja Ja • Pump (1) sätts på manuellt.
• Utgångsrelä (5) kopplas.
6 Slutande kontakt Manuell ÖS-1 Ja Ja Magnetventil (1) är öppen.
UTGÅNGAR
1 Växlande kontakt --- --- --- Se ingång 1
2
Växlande kontakt
---
---
---
Se ingång 2
3 Växlande kontakt --- --- --- • Det lägsta trycket har underskridits.
• Meddelande ”ER 01” på styrningen
4 Växlande kontakt --- --- --- • Maximalt tryck överskridet
• Meddelande ”ER 10” på styrningen
5 Växlande kontakt --- --- --- Kopplar i manuell drift
Kopplar i stoppdrift
Kopplar vid de aktiva ingångarna 3,5,6
6 Växlande kontakt Eftermatningsfel --- --- • Eftermatningens inställningsvärden har överskridits.
• Kopplar följande meddelande i enhetens styrning:
• ”ER 06” Eftermatningstid
• ”ER 07” Eftermatningscykler
• ”ER 11” Eftermatningsmängd
• ”ER 15” Eftermatningsventil
• ”ER 20” Maximal eftermatningsmängd
5.3 Byta ut säkringarna
FARA
Risk för elektrisk stöt!
Livsfarliga skador genom elektrisk stöt. Även om nätkontakten dras ut från
spänningsförsörjningen kan en spänning på 230 V ligga på delar av
enhetens kretskort.
• Koppla från enhetens styrning fullständigt från
spänningsförsörjningen innan skyddsplåtarna tas av.
• Kontrollera att kretskortet är spänningslöst.
Säkringen finns på I/O-modulens moderkort.
1 Finsäkring F1 (250 V, 0, 16 A trög)
Gör så här:
1. Separera I/0-modulen från spänningsförsörjningen.
• Dra ut nätkontakten från modulen.
2. Öppna plintrumslocket.
