θέση σε λειτουργία
— Ελληνικά
Variomat Touch — 09.09.2022-Rev. C

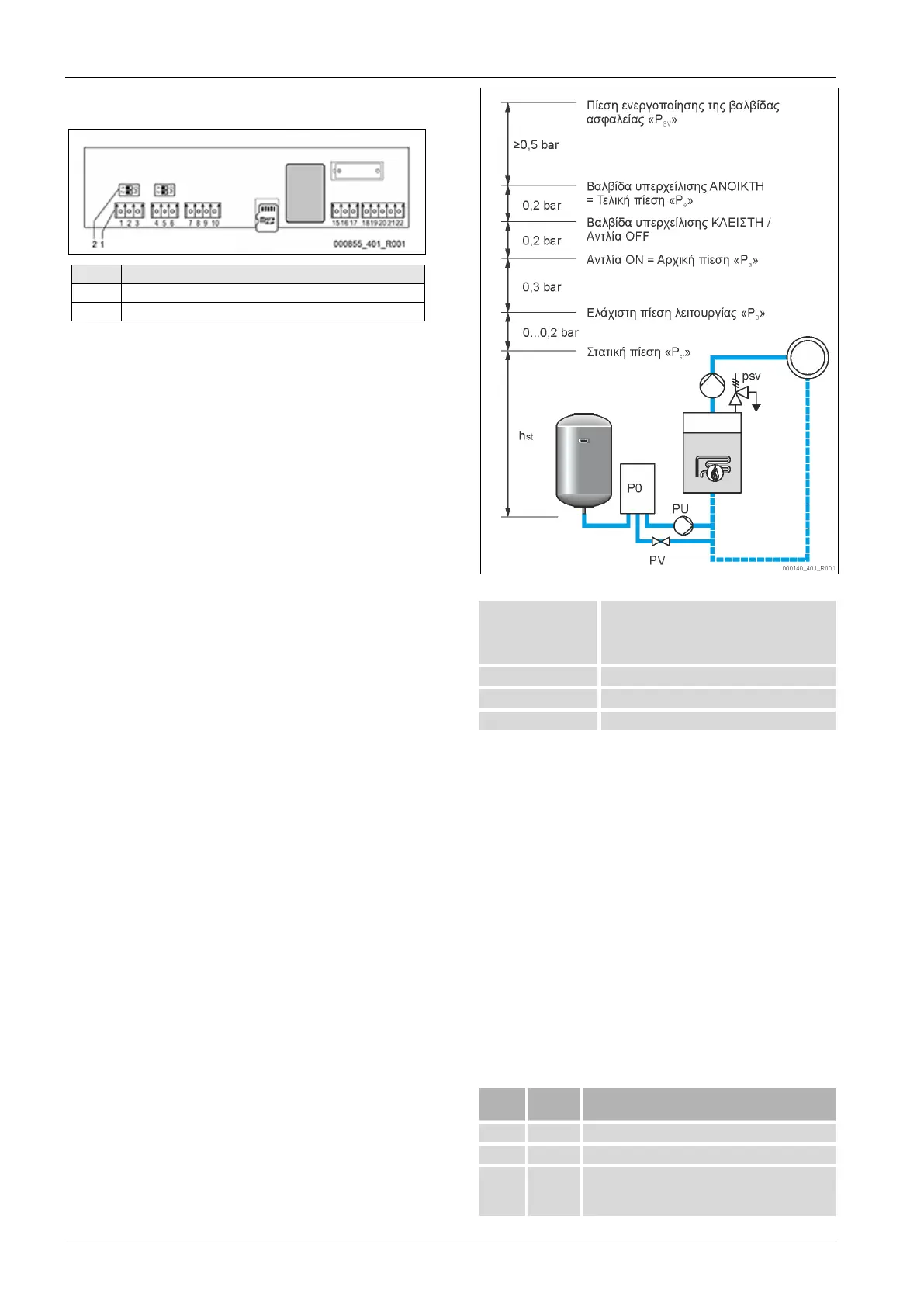

7.5.4.1 Σύνδεση της διεπαφής RS-485
Μητρική πλακέτα στο σύστημα ελέγχου Control Touch.
1
Ακροδέκτες σύνδεσης για τη σύνδεση RS-485
2
Μικροδιακόπτης 1
Κάντε τα εξής:
1. Συνδέστε τη σύνδεση RS-485 με το θωρακισμένο καλώδιο στη
μητρική πλακέτα.
• S 1
– Ακροδέκτης 1 (A+)
– Ακροδέκτης 2 (B-)
– Ακροδέκτης 3 (GND)
2. Συνδέστε την θωράκιση καλωδίου από τη μία πλευρά.
• Ακροδέκτης 18
3. Ενεργοποιήστε την αντίσταση τερματισμού στη μητρική πλακέτα.
• Μικροδιακόπτης 1
7.6 Βεβαίωση συναρμολόγησης και θέσης σε λειτουργία
όδειξη
βεβαίωση συναρμολόγησης και θέσης σε λειτουργία
.
8 Πρώτη θέση σε λειτουργία
όδειξη
βεβαίωση συναρμολόγησης και θέσης σε λειτουργία
πιβεβαιώστε ότι η συναρμολόγηση και η θέση σε λειτουργία
ορθά σύμφωνα με τα τεχνικά πρότυπα. Αυτό
ποτελεί προϋπόθεση για την ισχύ των αξιώσεων που
πορρέουν από την εγγύηση.
Αναθέστε στο τμήμα εξυπηρέτησης πελατών της Reflex τη
θέση σε λειτουργία για πρώτη φορά και την εκτέλεση της
8.1 Έλεγχος προϋποθέσεων για τη θέση σε λειτουργία
Η συσκευή είναι έτοιμη για την πρώτη θέση σε λειτουργία αφού
ολοκληρωθούν οι εργασίες που περιγράφονται στο κεφάλαιο
«Τοποθέτηση». Η θέση σε λειτουργία πρέπει να εκτελεστεί από τον
κατασκευαστή της εγκατάστασης ή από εξουσιοδοτημένο
εξειδικευμένο τεχνικό (π.χ. από το τμήμα εξυπηρέτησης πελατών της
Reflex). Η εγκατάσταση διατήρησης πίεσης πρέπει να τεθεί σε
λειτουργία σύμφωνα με το αντίστοιχο εγχειρίδιο εγκατάστασης.
Λάβετε υπόψη τις παρακάτω υποδείξεις για την πρώτη θέση σε
λειτουργία:
• Έχει συναρμολογηθεί η μονάδα ελέγχου με το βασικό δοχείο και,
αν χρειάζεται, με τα δευτερεύοντα δοχεία.
• Οι συνδέσεις παροχής νερού των δοχείων προς το σύστημα της
εγκατάστασης έχουν ολοκληρωθεί.
• Τα δοχεία δεν είναι γεμισμένα με νερό.
• Οι βαλβίδες για την εκκένωση των δοχείων είναι ανοιγμένες.
• Το σύστημα της εγκατάστασης είναι γεμισμένο με νερό και
απαερωμένο.
• Η ηλεκτρική σύνδεση έχει ολοκληρωθεί σύμφωνα με τους
ισχύοντες εθνικούς και τοπικούς κανονισμούς.
8.2 Σημεία μεταγωγής Variomat
Η ελάχιστη πίεση λειτουργίας P
0
υπολογίζεται με βάση το σημείο
διατήρησης πίεσης. Στο σύστημα ελέγχου υπολογίζονται από την
ελάχιστη πίεση λειτουργίας P
0
τα σημεία μεταγωγής για την
ηλεκτρομαγνητική βαλβίδα «PV» και για την αντλία «PU».
Η ελάχιστη πίεση λειτουργίας «P
0
» υπολογίζεται ως εξής:
P
0
= P
st
+ P
D
+ 0,2 bar*
π
ρουτίνα εκκίνησης του συστήματος ελέγχου,
8.3 "Επεξεργασία της ρουτίνας εκκίνησης
του συστήματος ελέγχου", 538.
P
st
= h
st
/10
h
st
P
D
= 0,0 bar
≤ 100 °C
P
D
= 0,5 bar
= 110 °C
*Προτείνεται προσαύξηση 0,2 bar, σε ακραίες περιπτώσεις χωρίς
προσαύξηση
ποφύγετε τη μείωση της ελάχιστης πίεσης λειτουργίας P
0
πό το όριο. Έτσι αποτρέπεται η υποπίεση, η εξάτμιση και η
8.3 Επεξεργασία της ρουτίνας εκκίνησης του συστήματος
ελέγχου
τον χειρισμό του πίνακα χειρισμού βλέπε 10.1 "Χρήση του
Η ρουτίνα εκκίνησης χρησιμεύει στη ρύθμιση των παραμέτρων για την
πρώτη θέση σε λειτουργία της συσκευής. Ξεκινά με την ενεργοποίηση
του συστήματος ελέγχου για πρώτη φορά, και η ρύθμιση γίνεται μόνο
μία φορά. Οι αλλαγές ή οι έλεγχοι των παραμέτρων που αναφέρονται
στη συνέχεια εκτελούνται στο μενού πελάτη, 10.3 "Πραγματοποίηση
ρυθμίσεων στο σύστημα ελέγχου", 542.
Σε
κάθε δυνατότητα ρύθμισης έχει αντιστοιχιστεί ένας τριψήφιος
κωδικός PM.
Βήμα
Κωδικός
Περιγραφή
1
2 001
π
3
π
:
θέση σε λειτουργία διαβάστε το εγχειρίδιο
χρήσης!
