Glejte za izračun P
0,
8.2 "Preklopne toke Variomata", 182.
Nazivni priključni premer „DN“ velja za dolžino razteznega voda do 10 m. Nato
izberite eno dimenzijo večjega. Priključek je treba izvesti v glavnem
volumenskem toku „V“ sistema naprav. Gledano v smeri strujanja naprave je
raztezni vod za vodo, obogateno s plinom, treba povezati pred razteznim
vodom z razplinjano vodo.
Pazite, da groba umazanija ne bo mogla vstopati in da zaradi nje ne bo prišlo

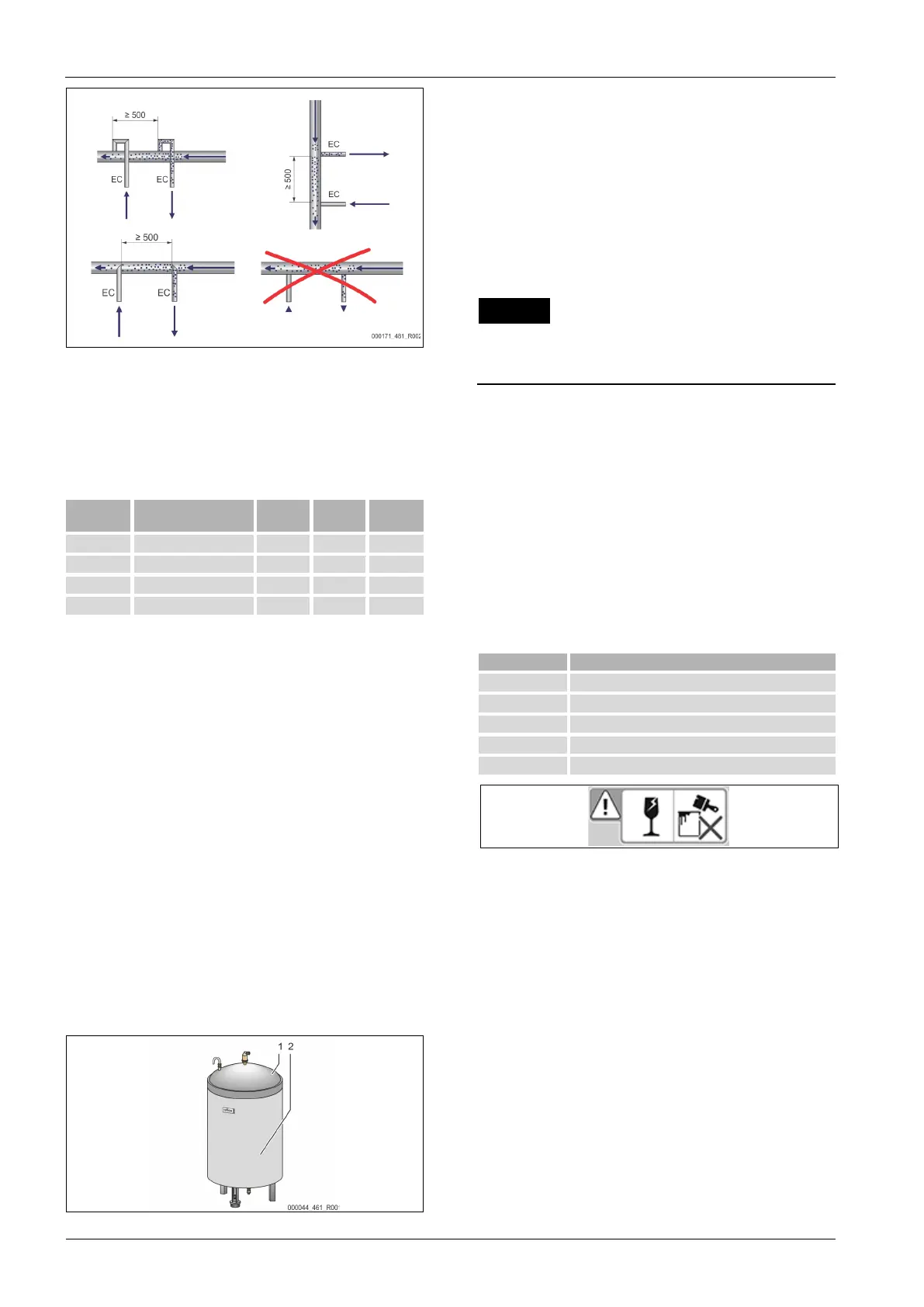

do preobremenitve prestreznika nesnage „ST“. Priključite raztezne vode „EC“
po sledečih vgradnih različicah.
Minimalni obratovalni
tlak p
0
(bar)
-1 X --- ---
-2/35 X --- ---
-2 ≤ 3,5 --- X ---
Napotek!
Temperatura vode v točki vezave
priključnega voda „EC“ mora znašati
0 °C do 70 °C. Uporaba predvklopnih posod ne širi območja uporabe.
Če pride med razplinjanjem do strujanja, temperaturna zaščita ni
zagotovljena.
7.3.4.2 Napajalni vod za vodo
Če avtomatskega napajanja z vodo ne boste priključili, je treba priključek
napajalnega voda „WC“ zapreti s slepim zamaškom R ½ cole.
• Preprečite motnje aparata na ta način, da zagotovite ročno napajanje z
vodo.
• Inštalirajte najmanj en prestreznik nesnage „ST“ z gostoto sita ≤ 0,25 mm
tik pred napajalnim magnetnim ventilom.
– Med prestreznik nesnage „ST“ in napajalni magnetni ventil položite
kratki vod.
Napotek!
Če znaša stagnacijski tlak več kot 6 bar, uporabite regulator tlaka v
napajalnem vodu „WC“.
Napotek!
Pri napajanju iz omrežja pitne vode inštalirajte po potrebi Reflex Fillset
za napajalni vod
„WC“, 4.6 "Opcijska dodatna oprema", 172.
Napajalni sistemi Reflex kot je npr. Reflex Fillset so
dimenzionirani za napajalno zmogljivost < 1 m³/h.
7.3.5 Montaža toplotne izolacije
Opcijsko toplotno izolacijo (2) položite okoli osnovne posode (1) in zaprite
izolacijo z zadrgo.
Napotek!
Izolirajte pri grelnih napravah osnovno posodo in raztezne vode proti
toplotnim izgubam.
Za pokrov osnovne posode ter naslednjih posod ne potrebujete
Napotek!
Na mestu postavitve montirajte toplotno izolacijo, če se nabira
kondenzat.
7.3.6 Montaža tehtalne celice
Poškodbe tlačnega merilnika zaradi nepravilne montaže
Škoda, moteno delovanje in napačne meritve tlačnega merilnika za
merjenje nivoja „LIS“ so lahko posledica nepravilne montaže.
• Upoštevajte navodila za montažo tlačnega merilnika.
Merilnik nivoja „ LIS“ deluje s tlačnim merilnikom. Tlačni merilnik montirajte, ko
se osnovna posoda nahaja v končnem položaju, 7.3.3 "Postavitev posod",
176. Upoštevajte naslednja navodila:
• Odstranite transportno varovalo (štirirobni kos lesa) na podnožju posode
z osnovne posode.
• Nadomestite transportno varovalo s tlačnim merilnikom.
– Tlačni merilnik lahko opcijsko pritrdite s sodobavljenimi vijaki na
nogo osnovne posode. Vendar pritrditev ni obvezna.
• Preprečujte bremenske sunke pri npr. naknadnem izravnavanju posode.
• Priključite osnovno posodo in prvo dodatno posodo s priključnimi
gibkimi vodi.
– Uporabite priključni komplet, ki je priložen dobavi, 7.3.3
"Postavitev posod", 176.
• Izvedite ničelno primerjavo nivoja polnjenja, ko je osnovna posoda
izravnana in popolnoma izpraznjena, 8.6 "Parametriranje krmilja v
meniju za stranko", 184.
Orientacijske vrednosti za merjenje nivoja:
200 l 0 – 4 bar
300 – 500 l 0 – 10 bar
600 – 1000 l 0 – 25 bar
1500 – 2000 l 0 – 60 bar
3000 – 5000 l 0 – 100 bar
Napotek!
Tehtalna celica ni odporna proti udarcem in se je ne sme prebarvati.
7.4 Različice preklopov in napajanja
7.4.1 Funkcija
Aktualni nivo polnjenja v osnovni posodi se registrira s senzorjem nivoja „LIS“
in izvrednoti v krmilju. Vrednost minimalnega nivoja polnjenja je vnesena v
meniju za stranko v krmilju. Pri znižanju nivoja polnjenja na vrednost, nižjo od
minimalnega dopustnega nivoja, se napajalni ventil „WV“ odpre, osnovna
posoda pa se napolni.
Napotek!
Za kompletiranje napajanja i
z omrežja pitne vode nudi Reflex polnilni
komplet Fillset z integriranim sistemskim ločilnikom in napravo za
mehčanje vode Fillsoft, 4.6 "Opcijska dodatna oprema", 172.
