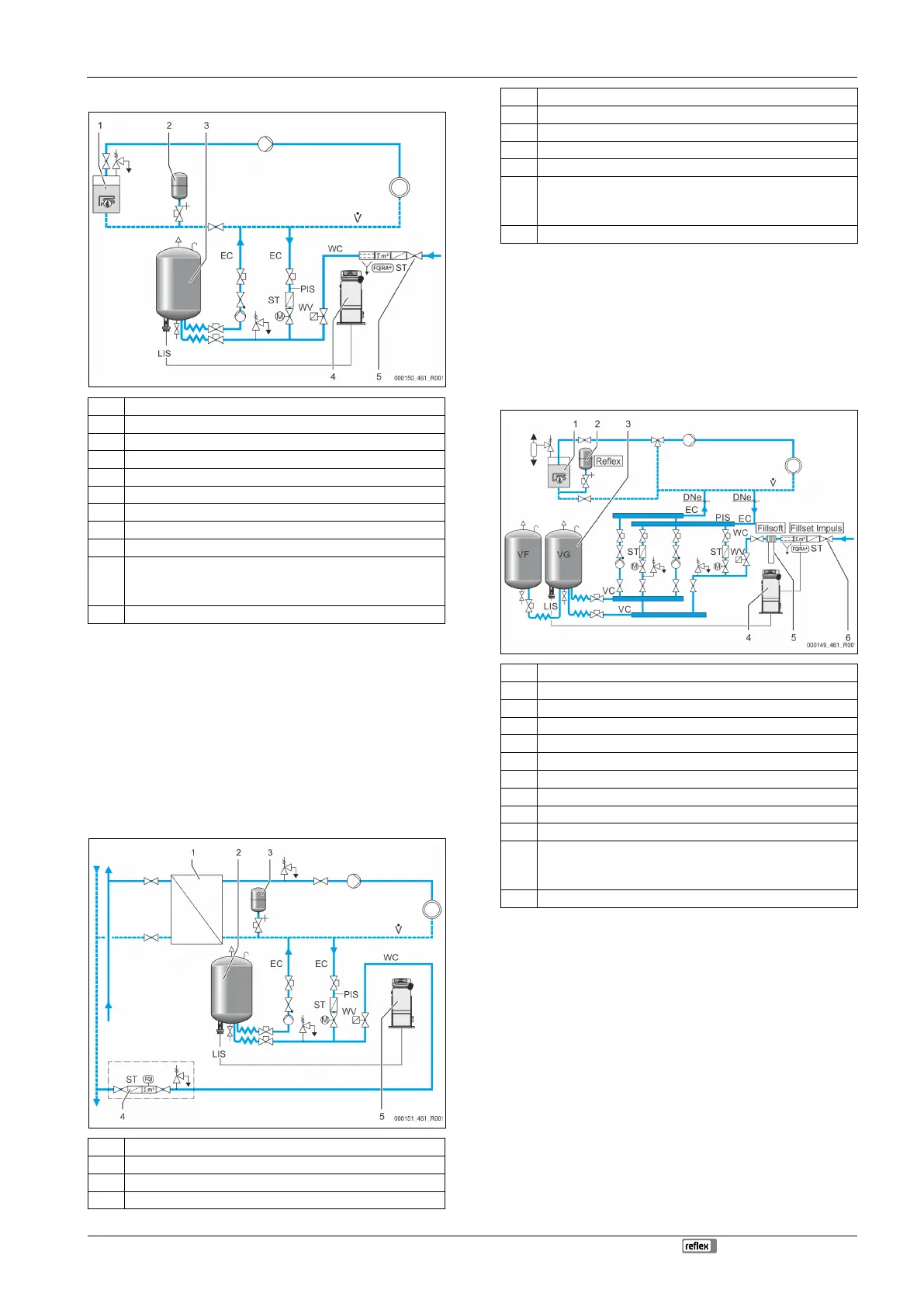

7.4.1.1 Uporaba v enokotlovni napravi
1 Generator toplote
2 Tlačna raztezna posoda „MAG“
3 Osnovna posoda
4 Krmilna enota
5 Reflex Fillset
ST Prestreznik nesnage
WC Napajalni vod za vodo
PIS Tlačni merilni pretvornik
WV Magnetni ventil za napajanje
EC Vod za razplinjanje
• za vodo vstran od naprave, obogateno s plinom,
• za razplinjeno vodo nazaj k napravi.
LIS Merjenje nivoja
Enokotlovna naprava ≤ 350 kW, temperatura vode < 100 °C.
• Pri napajanju s pitno vodo priklopite predhodno polnilni komplet Reflex
Fillset z vgrajenim sistemskim ločilnikom.
• Če ni predvklopljen Reflex Fillset, uporabite prestreznik nesnage „ST“ z
velikostjo zank filtra ≥ 0,25 mm.
Napotek!
Kakovost napajalne vode mora ustrezati veljavni predpisom, npr.
nemškemu predpisu VDI
2035.
Če se zahtevana kakovost ne doseže, uporabite Reflex Fillsoft za
mehčanje dodajne vode iz omrežja za pitno vodo.
7.4.1.2 Uporaba v hišni enoti za toplovodno omrežje
1 Hišna enota za toplovodno omrežje
2 Osnovna posoda
3 Tlačna raztezna posoda „MAG“
4 Napajalna enota na mestu postavitve
5 Krmilna enota
WC Napajalni vod za vodo
PIS Tlačni merilni pretvornik
WV Magnetni ventil za napajanje
ST Prestreznik nesnage
EC Vod za razplinjanje
• za vodo vstran od naprave, obogateno s plinom,
• za razplinjeno vodo nazaj k napravi.
LIS Merjenje nivoja
Voda iz toplovodnega omrežja je še posebej primerna za napajanje.
• Priprava vode odpade.
• Uporabite prestreznik nesnage „ST“ za napajanje z gostoto sita
≥ 0,25 mm.
Napotek!
Potrebujete odobrenje dobavitelja, ki vam dovaja vodo iz
toplovodnega omrežja.
7.4.1.3 Uporaba v napravi s centralnim dodajanjem povratka
1 Generator toplote
2 Tlačna raztezna posoda „MAG“
3 Osnovna posoda
4 Krmilna enota
5 Reflex Fillsoft
6 Fillset Impuls
WC Napajalni vod za vodo
PIS Tlačni merilni pretvornik
WV Magnetni ventil za napajanje
ST Prestreznik nesnage
EC Vod za razplinjanje
• za vodo vstran od naprave, obogateno s plinom,
• za razplinjeno vodo nazaj k napravi.
LIS Merjenje nivoja
Napajanje z vodo prek naprave za mehčanje vode.
• Aparat vedno povežite v glavni volumenski tok „V“, da bo zagotovljeno
razplinjanje vode naprave. Pri centralnem dodajanju povratka ali pri
hidravličnih kretnicah je to stran naprave. Kotel generatorja toplote dobi
enojno varovalko.
• Če ste sistem naprav opremili z napravami za mehčanje vode Reflex
Fillsoft, uporabite polnilni komplet Fillset Impuls.
– Krmilje aparata vrednoti dodajne količine vode in signalizira
potrebno menjavo mehčalne patrone.
Napotek!
Kakovost napajalne vode mora ustrezati veljavni predpisom, npr.
nemškemu predpisu VDI 2035.
