Pirmosios eksploatacijos pradžia
— Lietuvių k. Variomat Touch — 09.09.2022-Rev. C
Atlikite toliau nurodytus veiksmus:
1. RS-485 jungtį ekranuotu kabeliu sujunkite su pagrindine plokšte.
• S 1
– 1 gnybtas (A+)
– 2 gnybtas (B-)
– 3 gnybtas (GND)
2. Vienoje pusėje prijunkite kabelio ekraną.
• 18 gnybtas
3. Pagrindinėje plokštėje įjunkite terminatorių.
• 1 DIP jungiklis
7.6 Montavimo ir eksploatacijos pradžios liudijimas
Pastaba!
Montavimo ir eksploatacijos pradžios liudijimas yra naudojimo
instrukcijos pabaigoje.
8 Pirmosios eksploatacijos pradžia
Pastaba!
Kad montavimo ir eksploatacijos pradžios darbai atlik
ti tinkamai, turi
būti patvirtinta montavimo ir eksploatacijos pradžios liudijime. Tai yra
būtina, kad galiotų garantija.
Eksploatavimo pradžios ir kasmetinės eksploatacinės patikros
darbus patikėkite „Reflex“ klientų priežiūros tarnybai.
8.1 Eksploatacijos pradžios sąlygų patikra
Įrenginys laikomas parengtu eksploatuoti, jei užbaigti skyriuje „Montavimas“
aprašyti darbai. Pradėti eksploatuoti turi sistemą paruošęs inžinierius arba
įgaliotas specialistas (pvz., „Reflex“ klientų aptarnavimo dirbtuvės atstovas).
Slėgio palaikymo sistemą galima pradėti eksploatuoti laikantis montavimo
instrukcijos nurodymų. Atkreipkite dėmesį į šias pastabas dėl pirmo naudojimo:
• Valdymo bloko prijungtas prie pagrindinio indo ir, jei reikia, prie
papildomų indų.
• Indų vandens jungtys į sistemą sujungtos.
• Indai nepripildyti vandens.
• Indų tuštinimo vožtuvai atidaryti.
• Sistema pripildyta vandens ir degazuota.
• Elektros jungtys prijungtos pagal galiojančius nacionalinius ir vietinius
potvarkius.

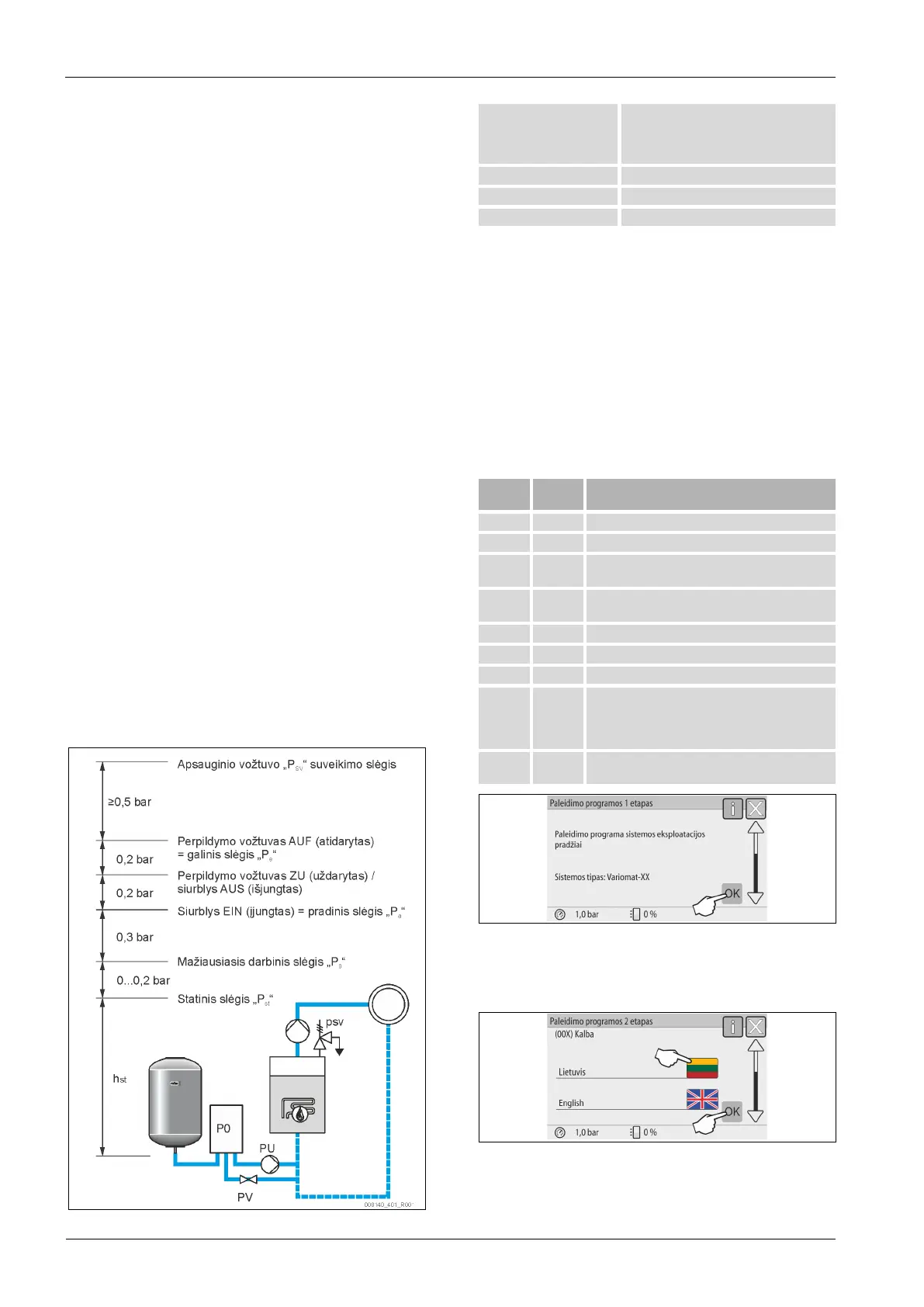

8.2 „Variomat“ perjungimo vertės
Minimalus darbinis slėgis „P
0
“ nustatomas pagal slėgio palaikymo įrenginio
vietą. Valdymo sistemoje pagal minimalųjį darbinį slėgį „P
0
“ apskaičiuojamos
magnetinio vožtuvo „PV“ ir siurblio „PU“ perjungimo vertės.
Minimalusis darbinis slėgis „P
0
“ apskaičiuojamas toliau nurodytu būdu.
P
0
= P
st
+ P
D
+ 0,2 bar*
Apskaičiuotą vertę įveskite į paleidimo
programą valdymo sistemoje, 8.3
"Valdiklio paleidimo programos
redagavimas", 276.
st
st
st
P
D
= 0,0 bar apsauginės linijos temperatūrai ≤ 100 °C
P
D
= 0,5 bar apsauginės linijos temperatūrai = 110 °C
* Rekomenduojama pridėti 0,2 baro, ekstremaliais atvejais nepridedama
Pastaba!
Stenkitės, kad nebūtų
pažeista apatinė minimalaus darbinio slėgio P
0
riba. Tai apsaugo nuo per žemo slėgio, išgaravimo ir kavitacijos.
8.3 Valdiklio paleidimo programos redagavimas
Pastaba!
Valdymo pulto naudojimas
10.1 "Valdymo pulto naudojimas",
Paleidimo programa skirta parametrams nustatyti įrenginį įjungiant pirmą
kartą. Ji pradedama pirmą kartą įjungus valdymo sistemą ir tuo metu pirmą
kartą nustatoma. Kliento meniu atliekami toliau nurodyti parametrų pakeitimai
arba kontrolės, 10.3 "Valdymo sistemos nustatymas", 280.
Galimos nuostatos sužymėtos triženkliais PM kodais.
1 Paleidimo programos pradžia
2 001 Kalbos pasirinkimas
3
Priminimas: prieš montuodami ir pradėdami
eksploatuoti perskaitykite naudojimo instrukciją!
4 005 Mažiausiojo darbinio slėgio P
O
nustatymas, 8.2
"„Variomat“ perjungimo vertės", 276.
5 002 Laiko nustatymas
6 003 Datos nustatymas
7 121 Pagrindinio indo vardinio tūrio pasirinkimas
8
Nulinės vertės nustatymas: pagrindinis indas turi būti
tuščias!
Tikrinama, ar lygio matuoklio signalas atitinka
pasirinkto pagrindinio indo duomenis.
9
Paleidimo programos pabaiga. Aktyvus sustabdymo
režimas.
Įrenginį įjungus pirmą kartą, automatiškai rodomas pirmas paleidimo
programos puslapis:
1. Patvirtinkite mygtuku „OK“ (gerai).
– Persijungia kitas paleidimo programos puslapis.
2. Pasirinkite pageidaujamą kalbą, patvirtinkite pasirinkimą mygtuku „OK“
(gerai).
