Prvotné uvedenie do prevádzky
Variomat Touch — 09.09.2022-Rev. C
Slovensky —
7.6 Potvrdenie o montáži a potvrdenie o uvedení do prevádzky
Upozornenie!
Potvrdenie o montáži a potvrdenie o uvedení do prevádzky sa
nachádza na konci návodu na obsluhu.
8 Prvotné uvedenie do prevádzky
Upozornenie!
Potvrďte odbornú montáž a uvedenie do prevádzky v potvrdení o
montáži a uvedení do prevádzky. Toto je predpokladom pre nároky na
poskytnutie záruky.
Nechajte previesť prvotné uvedenie do prevádzky a ročnú údržbu
prostredníctvom zákazníckeho servisu podniku firmy Reflex.
8.1 Kontrola predpokladov pre uvedenie do prevádzky
Prístroj je pripravený pre prvotné uvedenie do prevádzky, keď sú ukončené
práce popísané v kapitole Montáž. Uvedenie do prevádzky sa musí uskutočniť
prostredníctvom zhotoviteľa zariadenia alebo povereného znalca (napr.
podnikovým zákazníckym servisom firmy Reflex). Jednotku na udržanie tlaku je
potrebné uviesť do prevádzky podľa zodpovedajúceho návodu na inštaláciu.
Dodržujte nasledujúce pokyny k prvotnému uvedeniu do prevádzky:
• Montáž riadiacej jednotky so základnou nádobou ako aj podľa potreby
prídavnej nádoby bola uskutočnená.
• Prípojky nádob na strane vody k systému zariadení sú vytvorené.
• Nádoby nie sú naplnené s vodou.
• Ventily k vyprázdneniu nádob sú otvorené.
• Systém zariadení je naplnený s vodou a odvzdušnený od plynov.
• Elektrická prípojka je vyrobená podľa platných národných a miestnych
predpisov.
8.2 Spínacie body Variomat
Minimálny prevádzkový tlak „P
0
“ sa zistí cez lokalitu udržiavania tlaku. V riadení
sa vypočítajú z minimálneho prevádzkového tlaku „P
0
“ spínacie body pre
magnetický ventil „PV“ a pre čerpadlo „PU“.
Minimálny prevádzkový tlak „P
0
“ sa vypočíta nasledovne:
P
0
= P
st
+ P
D
+
0,2 bar*
Zadajte vypočítanú hodnotu do spúšťacej rutiny riadenia,
8.3 "Spracovanie spúšťacej rutiny riadenia", 205.
P
st
= h
st
/10 h
st
v metroch
P
D
= 0,0 bar pre bezpečnostné teploty ≤ 100 °C
D
pre bezpečnostné teploty = 110 °C
*Prídavok 0,2 bar doporučený, v extrémnych prípadoch bez prídavku
Upozornenie!
Vyhýbajte sa poklesu minimálneho prevádzkového tlaku „P
0
“. Podtlak,
odparovanie a kavitácia sa tým vylúčia.

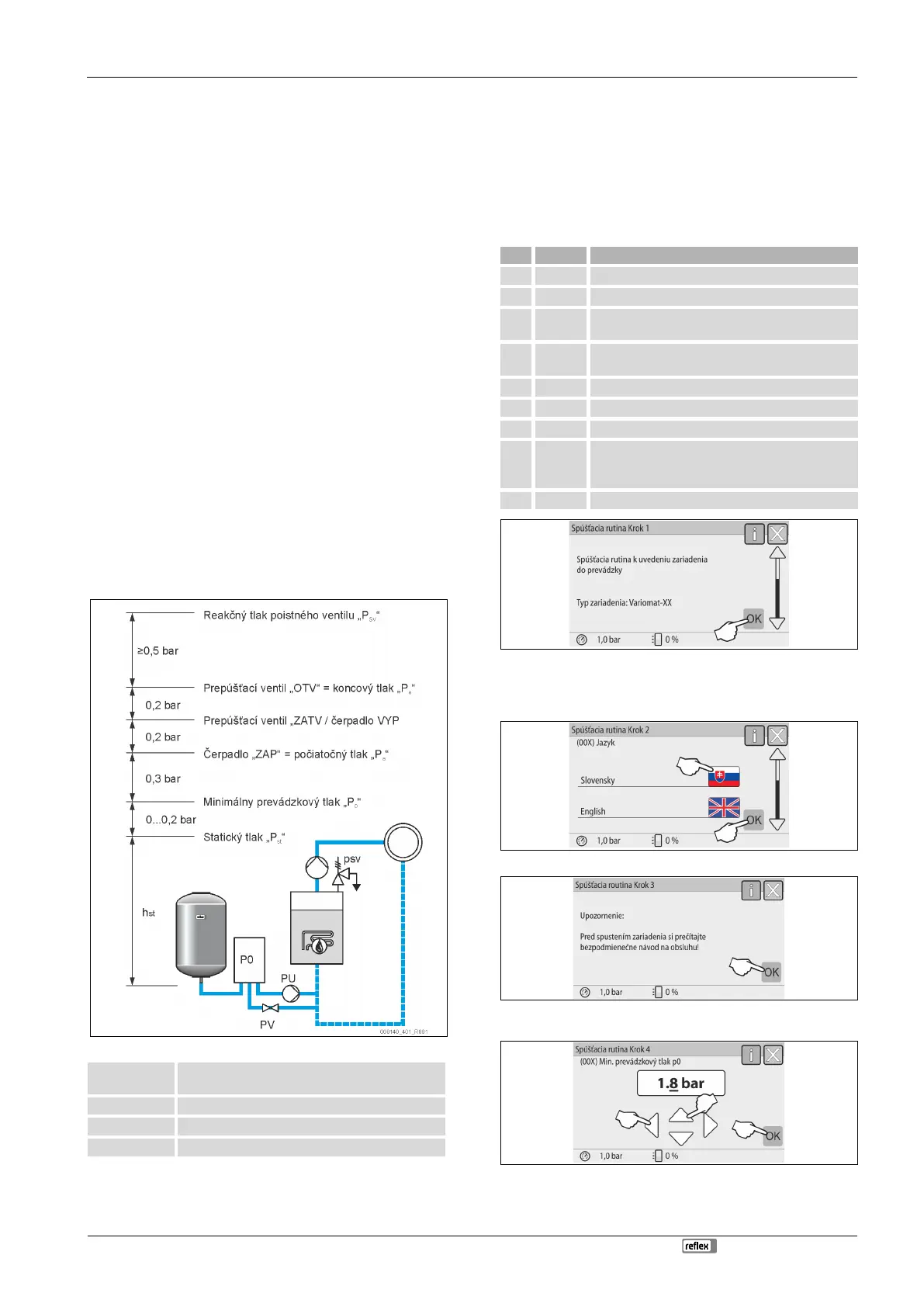

8.3 Spracovanie spúšťacej rutiny riadenia
Upozornenie!
Pre manipuláciu riadiaceho panela
10.1 "Manipulácia s ovládacím
Spúšťacia rutina slúži k nastaveniu parametrov pre prvotné uvedenie prístroja
do prevádzky. Začína s prvotným zapnutím riadenia a môže sa spustiť len raz.
Nasledujúce zmeny alebo kontroly parametrov sa prevedú v zákazníckom
menu, 10.3 "Vykonanie nastavení v riadení", 208.
Nastavovacím možnostiam je priradený trojmiestny PM kód.
1 Začiatok spúšťacej rutiny
2 001 Výber jazyka
3
Pripomienka: Pred montážou a uvedením do prevádzky
si prečítajte návod na obsluhu!
4 005 Nastaviť minimálny prevádzkový tlak P
O
, 8.2 "Spínacie
5 002 Nastavenie času
6 003 Nastavenie dátumu
7 121 Výber menovitého objemu základnej nádoby
8 Nastavenie nuly: Základná nádoba musí byť prázdna!
Tu sa kontroluje, či signál merania úrovne sa zhoduje so
zvolenou základnou nádobou
9 Koniec spúšťacej rutiny. Zastavovacia prevádzka je aktívna.
Pri prvotnom zapnutí prístroja sa zobrazí automaticky prvá strana spúšťacej
rutiny:
1. Stlačte ikonu „OK“.
– Spúšťacia rutina prechádza na ďalšiu stranu.
2. Zvoľte požadovaný jazyk a potvrďte zadanie s ikonou „OK“.
3. Prečítajte si pred uvedením do prevádzky návod na obsluhu a
skontrolujte riadnu montáž.
4. Nastavte vypočítaný minimálny prevádzkový tlak a potvrďte zadanie s
ikonou „OK“.
– Pre výpočet minimálneho prevádzkového tlaku, 8.2 "Spínacie
body Variomat", 205.
