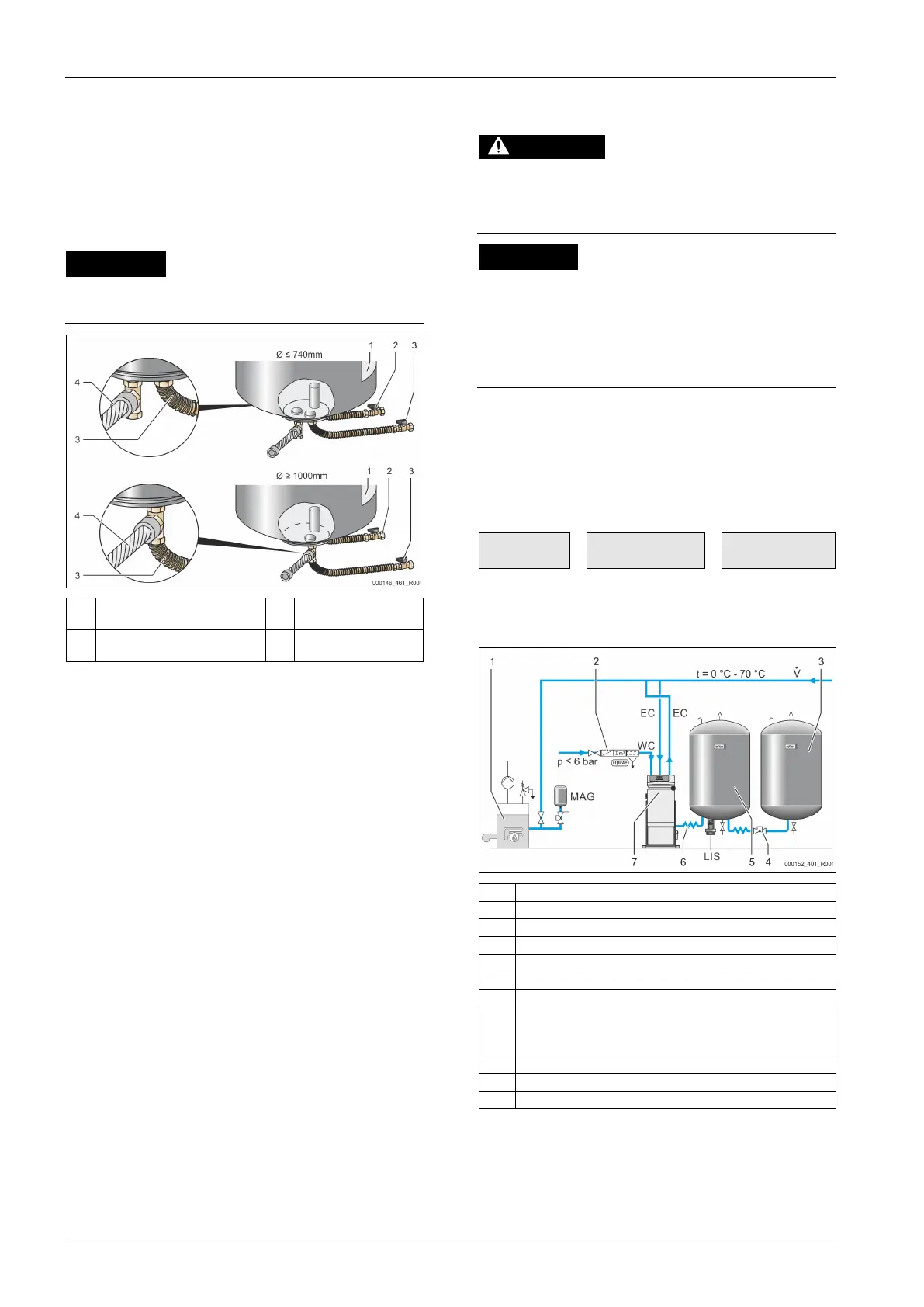

Montāža
Latviski Variomat Touch09.09.2022-Rev. C
Visas tvertņu atloku atveres ir apskates un apkopes atveres.
Uzstādiet tvertnes, ievērojot pietiekamu attālumu sānos un līdz
griestiem.
Uzstādiet tvertnes uz stabilas pamatnes.
Sekojiet, lai tvertnes būtu novietotas perpendikulāri un brīvi stāvošā
pozīcijā.
Izmantojiet vienādas konstrukcijas un vienāda izmēra sekundārās
tvertnes.
Nodrošiniet līmeņa mērīšanas funkcijas “LIS” darbību.
Uzstādiet vadības vienību un tvertnes vienā līmenī.
IEVĒRĪBAI!
Kaitējums īpašumam
Urbumi tvertnes kājās ir paredzēti tikai transportēšanas aizsardzībai.
Nepiestipriniet tvertnes cieši pie pamatnes.
1 Uzlīme 3
Sūkņa pieslēguma
komplekts
2
Pārplūdes caurules pieslēguma
komplekts
4
Sekundārās tvertnes
pieslēguma komplekts
Nolīmeņojiet pamattvertni, 7.3.1 "Novietošana pozīcijā", 293.
Piemontējiet pieslēguma komplektu (2) un (3) ar skrūvju savienojumiem
un blīvēm pamattvertnes apakšējā atloka savienojuma vietās.
Raugiet, lai pārplūdes caurules pieslēguma komplekts tiktu
pieslēgts savienojuma vietā (2) zem uzlīmes (1). Ja pieslēgumi tiek
sajaukti vietām, pastāv risks, ka sūknis darbosies tukšgaitā.
Tvertnēm ar diametru līdz Ø 740 mm:
Pieslēguma komplektu (2) un (3) pieslēdziet tvertnes atloka
abiem brīvajiem 1 collas cauruļu nipeļiem.
Sekundārās tvertnes pieslēguma komplektu (4) ar T veida
savienojumu pieslēdziet tvertnes atloka izejai.
Tvertnēm ar diametru no Ø 1000 mm:
Pieslēguma komplektu (2) pieslēdziet tvertnes atloka 1 collas
caurules nipelim.
Pieslēguma komplektu (3) un (4) ar T veida savienojumu
pieslēdziet pie tvertnes atloka 1 collas caurules nipeļa.
Norāde!
Pie papildu sekundārās tvertnes piemontējiet komplektā esošo
pieslēguma komplektu
(4). Izmantojot elastīgu cauruļvadu,
uz
stādīšanas vietā savienojiet pieslēguma komplektu (4) ar
pamattvertni.
Norāde!
Variomat hidraulikas drošības vārsts kalpo tikai kā tvertnes
drošinātājs. To nevar izmantot kā pieslēgtās sistēmas drošinātāju.
Izplūdes caurulei jābūt novietotai tā, lai iz
plūdes laikā nerastos
briesmas.
7.3.4 Hidrauliskais pieslēgums
7.3.4.1 Pieslēgšana kopējai sistēmai
UZMANĪBU
Ādas un acu apdegumi, izplūstot karstiem ūdens tvaikiem.
No drošības vārsta var izplūst karsti ūdens tvaiki. Karstie ūdens tvaiki rada
ādas un acu apdegumus.
Nodrošiniet, lai drošības vārsta izplūdes caurule būtu instalēta tā, lai
tā neapdraudētu personas.
IEVĒRĪBAI!
Nepareizas montāžas radīti bojājumi
Pieslēdzot sistēmai cauruļvadus vai aparātus, iekārtai var tikt radīta papildu
slodze.
Cauruļvadi ir jāpieslēdz, nepielietojot spēku un negriežot, un jāizvelk
tā, lai tos neietekmētu vibrācijas.
Ja nepieciešams, atbalstiet cauruļvadus vai aparātus.
Jautājumu gadījumā sazinieties ar Reflex pēcpārdošanas un servisa
daļu.
Norādījums!
Katrs tvertnes savienojums ūdens pusē ir jānodrošina ar vāciņa vārstu
un iztukšošanas ierīci.
Pamattvertnes pieslēgums
Vadības bloks attiecībā pret pamattvertni ir novietots atbilstoši izvēlētajam
uzstādīšanas variantam un tiek savienots ar tā pieslēguma komplektu.
Pieslēgumi, kuri jāsavieno ar sistēmu, uz vadības bloka ir atzīmēti ar uzlīmēm:
Pumpen
Überströmung Nachspeisung
Zur Anlage
Zur Anlage Zum Behälter
Sūkņa
pieslēgums pie
sistēmas
Pārplūdes vārsta
pieslēgums pie
sistēmas
Papildināšanas
pieslēgums pie
sistēmas
Sistēmas pieslēgums
1 Siltuma ģenerators
2 Papildaprīkojums
3 Sekundārā tvertne
4 „Reflex” ātrais savienotājs R 1 x 1
5 Pamattvertne
6 Pamattvertnes pieslēguma komplekts
7 Vadības bloka piemērs
EC Degazācijas caurule
no sistēmas pienākošs ūdens ar paaugstinātu gāzes saturu
uz sistēmu aizejošs degazētais ūdens
LIS Līmeņa mērierīce „LIS”
WC
Papildināšanas caurule
MAG Spiediena izplešanās tvertne
Ja nepieciešams, instalējiet membrānas spiediena izplešanās tvertni MAG ≥
35 litri (piem., Reflex N). Tā paredzēta, lai samazinātu pārslēgšanās reižu skaitu,
un to vienlaikus var izmantot siltuma ģeneratoru individuālai aizsardzībai.
Saskaņā ar DIN / EN 12828 apkures sistēmās starp iekārtu un siltuma
ģeneratoru nepieciešams iebūvēt noslēgarmatūru. Pretējā gadījumā jāiebūvē
droši slēgmehānismi.
