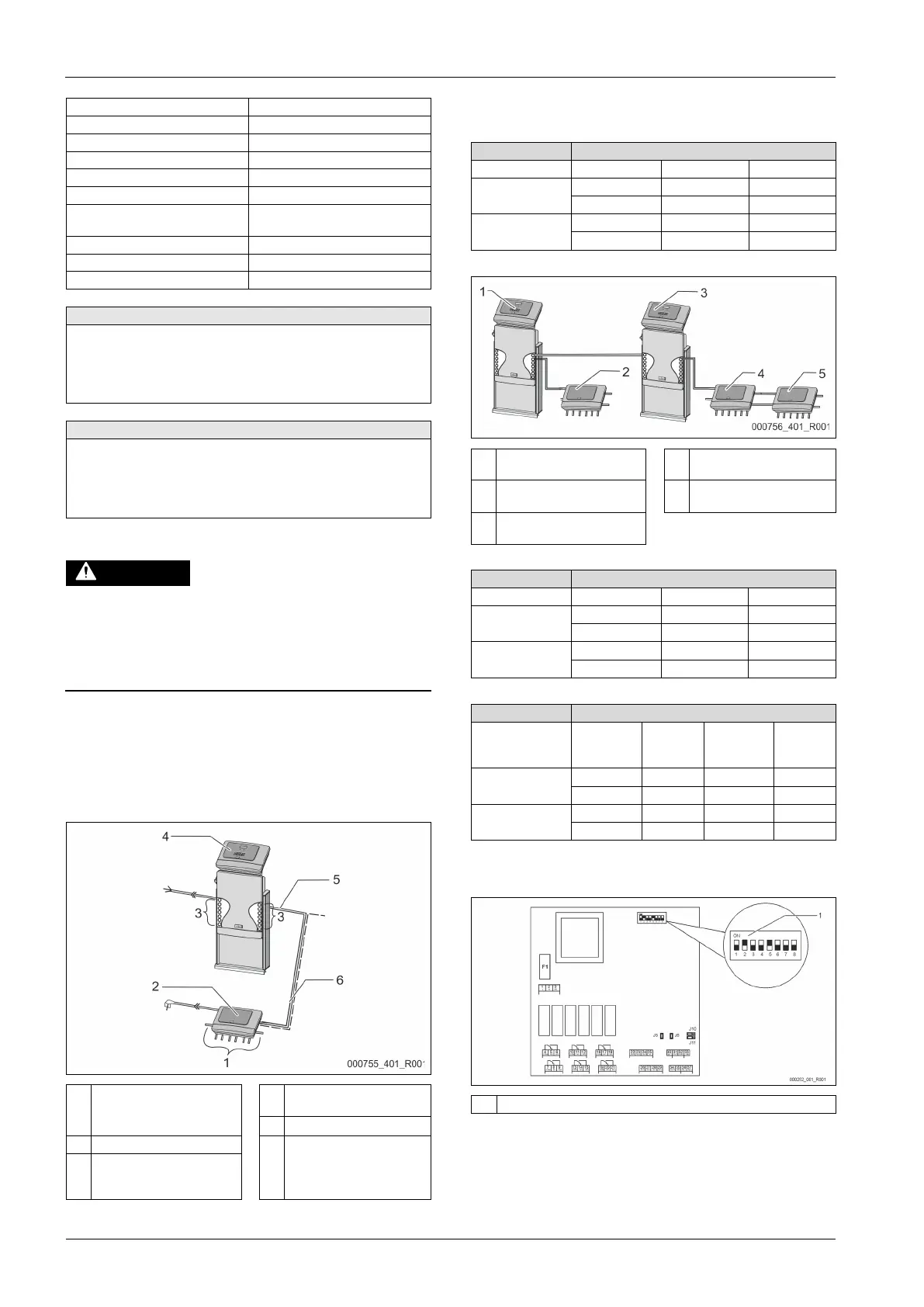

Reflex Variomat Touch VS 2-1/60 Original Operating Manual

Modulo I/O (modulo di espansione opzionale)
126
— Italiano Variomat Touch — 09.09.2022-Rev. C
Scatola Scatola in plastica
Larghezza (L):
340 mm
Altezza (H): 233,6 mm
Profondità (P): 77 mm
Peso: 2,0 kg
Temperatura di esercizio consentita: -5 °C – 55 °C
Temperatura ammissibile del
cuscinetto:
-40 °C – 70 °C
Grado di protezione IP: IP 64
Alimentazione di tensione: 230 V AC, 50 – 60 Hz (IEC 38)
Fusibile (primario): 0,16 A ritardato
Ingressi/uscite
• 6 uscite relè a potenziale libero (commutatore)
• 3 ingressi digitali 230 V CA
• 3 ingressi digitali 24 V CA
• 2 uscite analogiche (non necessarie in quanto già contenute nell’unità di
controllo Control Touch.)
Interfacce per l'unità di controllo
• RS-485
• 19,2 kbit/s
• Potenziale libero
• Collegamento tramite terminali a innesto o a vite
• Protocollo specifico per RSI
5.2 Impostazioni
PERICOLO
Pericolo di morte per scossa elettrica!
Lesioni mortali provocate da scosse elettriche. Su parti della scheda
dell'apparecchio può permanere una tensione di 230 V pur avendo staccato
la spina dall'alimentazione di tensione.
• Prima di rimuovere i carter di copertura, sezionare completamente
l'unità di controllo dell'apparecchio dall'alimentazione di tensione.
• Verificare l'assenza di tensione sulla scheda.
5.2.1 Impostazione delle resistenze di terminali nelle reti RS-485
Esempi di attivazione o disattivazione delle resistenze terminali nelle reti RS-485.
• Sulla scheda madre dell'unità di controllo si trovano gli interruttori DIP 1 e
2.
• Lunghezza massima di 1000 metri per il collegamento RS-485
Comando dell'apparecchio con modulo I/O
1 Uscite relè del modulo I/O*
• 6 uscite digitali
4
Unità di controllo Control
Touch
5 Collegamento RS-485
2 Modulo I/O 6
Collegamento RS-485
opzionale
• Master - Slave
• Bus di campo
3 Collegamenti delle linee I/O
* Le 2 uscite analogiche non sono necessarie, in quanto nell’unità di controllo
Control Touch sono contenute già due uscite analogiche per la misura di
pressione e livello.
Impostazioni delle resistenze terminali
Jumper/Interruttore
Impostazioni Modulo I/O Control Touch
Jumper J10
attivato X ---
e J11
disattivato --- ---
Interruttori DIP 1
attivato --- X
e 2
disattivato
---
---
Comandi dell'apparecchio e modulo I/O nella funzione master-slave
1
Unità di controllo Control
Touch nella funzione master
4
Modulo I/O per la funzione
slave
2
Modulo I/O per la funzione
master
5 Modulo I/O per l'espansione
3
Unità di controllo Control
Touch nella funzione slave
Funzione master
Impostazioni delle resistenze terminali
Jumper/Interruttore
Impostazioni Modulo I/O Control Touch
Jumper J10
attivato X ---
e J11
disattivato --- ---
Interruttori DIP 1
attivato
---
X
e 2
disattivato --- ---
Funzione slave
Impostazioni delle resistenze terminali
Jumper/Interruttore
Impostazioni Modulo I/O
Modulo I/O
per
l'espansione
Control
Touch
Jumper J10
attivato --- X ---
e J11
disattivato
X
---
---
Interruttori DIP 1
attivato --- --- X
e 2
disattivato --- --- ---
5.2.2 Impostazione dell'indirizzo del modulo
Impostazione dell'indirizzo del modulo sulla scheda madre del modulo I/O
1 Interruttori DIP
Posizione degli interruttori DIP
Interruttori DIP 1 - 4: • Per l'impostazione dell'indirizzo del modulo
• Impostazione variabile su ON o OFF
Interruttore DIP 5: • Permanentemente in posizione ON
Interruttori DIP 6 - 8: • Per test interni
• Durante il funzionamento in posizione OFF
