Seadme kirjeldus
Variomat Touch — 09.09.2022-Rev. C Eesti keel —
311

Märkus!
Käitaja peab kohapealse kaitseklapi paigaldamisel tagama, et
väljapuhumisel ei teki mingit ohtu.

Märkus!
Ohutusfunktsiooniga varustusosad veepoolseks surve piiramiseks
surveseadmete direktiivi 2014/68/EL järgi ja temperatuuri piiramiseks
surveseadmete direktiivi 2014/68/EL järgi ei kuulu tarnekomplekti.
Veepool
se surve ja temperatuuri vastase kaitse teostab käitaja
kohapeal.
4 Seadme kirjeldus
4.1 Kirjeldus
Variomat Touch on pumba abil juhitav kütte- ja jahutusveesüsteemide
rõhuhoide-, degaseerimis- ja järeltäiteseade. Variomat koosneb peamiselt
pumpadega juhtüksusest ja vähemalt ühest paisupaagist. Paisupaagis olev
membraan eraldab selle õhu- ja veeruumiks. Nii takistatakse õhuhapniku
tungimist paisumisvette.
Variomat Touch pakub järgmisi võimalusi.
• Kõikide rõhuhoide-, degaseerimis- ja järeltäiteprotsesside
optimeerimine.
– Ei tõmba õhku otse sisse tänu automaatse järeltäitefunktsiooniga
rõhuhoidmise kontrollsüsteemile.
– Puuduvad ringlusvees sisalduvatest vabadest mullidest tulenevad
ringlusprobleemid.
– Korrosioonikahju vähendamine tänu täite- ja järeltäiteveest
hapniku eraldamisele.

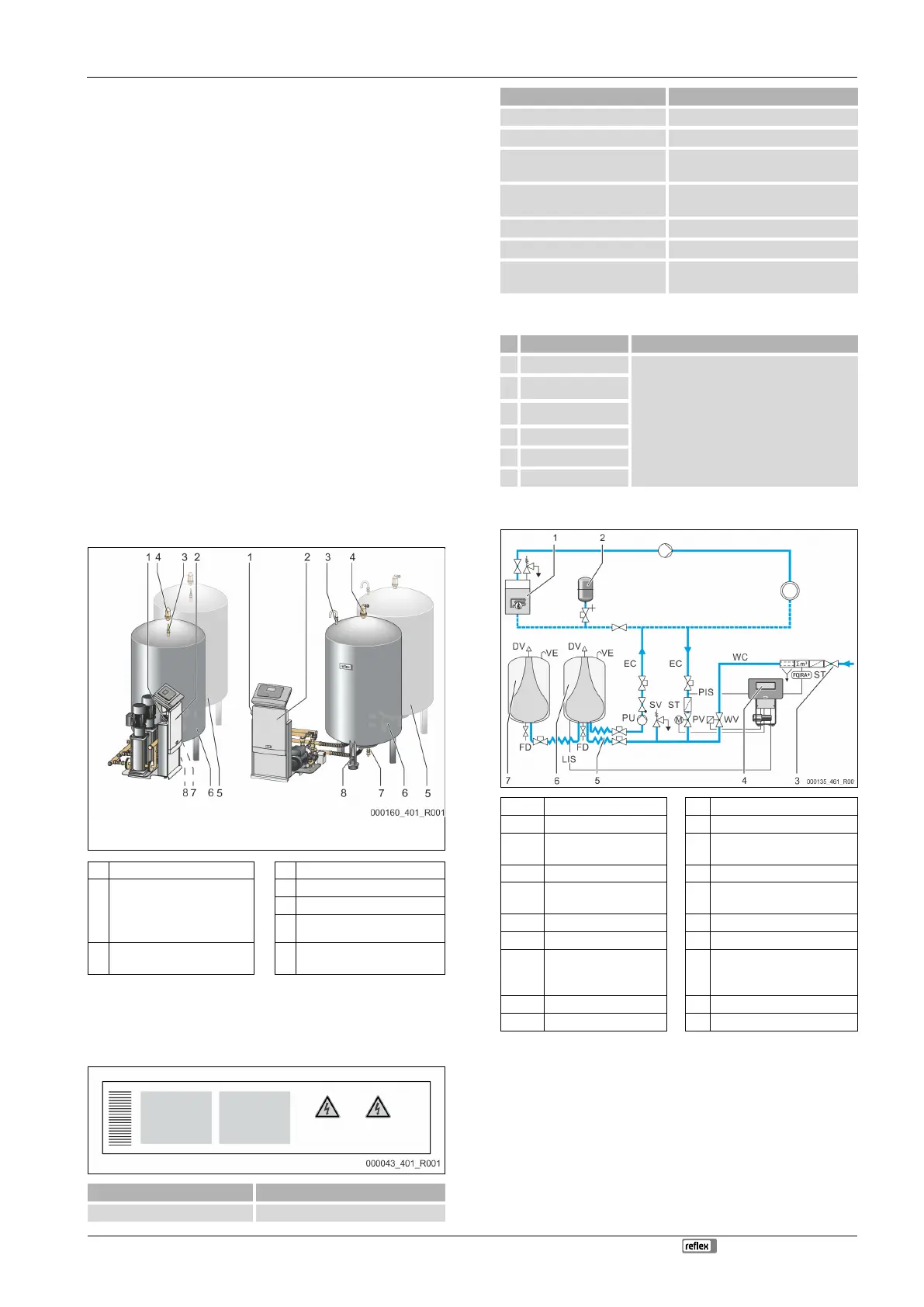

4.2 Ülevaade
Variomat juhtimissüsteemiga Touch
ja kahe pumbaga
Variomat juhtimissüsteemiga Touch
ja ühe pumbaga
1 Pealüliti 4 Gaasieraldusklapp „DV”
2 Juhtüksus
• Pump (pumbad)
• Juhtimissüsteem
„Reflex Control Touch”
5 Lisapaak „VF”
6 Põhipaak „VF”
7 Täite- ja tühjenduskraan „FD”
3
Õhutus- ja
õhueemaldusklapp „VE”
8 Veetaseme mõõteseadis „LIS”
4.3 Identifitseerimine
4.3.1 Tüübisilt
Tüübisildilt leiate tootja, ehitusaasta, tootenumbri, samuti tehnilised andmed.
Märge tüübisildil
Tähendus
Type Seadme nimetus
Märge tüübisildil
Tähendus
Serial No. Seerianumber
Min. / max. allowable pressure PS Minimaalne/maksimaalne lubatud rõhk
Max. allowable flow temperature
of system
Süsteemi maksimaalselt lubatud
pealevoolutemperatuur
Min. / max. working temperature
TS
Min/max töötemperatuur (TS)
Year of manufacture
Tootmisaasta
Max. system pressure Max süsteemi surve
Min. operating pressure set up on
site
Minimaalne töörõhk kohapeal
seadistatud
4.3.2 Tüübikood
Nr
Tüübikood (näide)
1
Juhtüksuse nimetus
2
Pumpade arv
Variomat VS 2- 1, VG 500 l, VF 500 l
3
Põhipaak „VG”
1 2 3 4 5 6
4
Nimimaht
5
Lisapaak „VF”
6
Nimimaht
4.4 Funktsioon
1 Küttesüsteem WV Järeltäiteklapp
2 Survepaisupaak „MAG” PIS Rõhuandur
3 Reflex Fillset Impuls PV
Ülevooluklapp (mootoriga
kuulkraan)
4 Juhtüksus PU Pump (rõhu hoidmine)
5
Hüdraulilised
juurdevoolutorustikud
SV Kaitseklapp
6 Põhipaagi õhuruum EC Paisutoru
7 Lisapaagi õhuruum FD Täite- ja tühjenduskraan
ST Mustusekogur LIS
Kaalumõõtmisseadis
veetaseme
kindlaksmääramiseks
FQIRA+ Kontaktveemõõtja DV Gaasieraldusklapp
WC
Järeltäitetoru
VE
Õhutus- ja õhueemaldusklapp
Paisupaak
Ühendada saam ühe põhipaagi ja valikul mitu lisapaaki. Membraan eraldab
paagid õhu- ja veeruumiks ning takistab nii õhuhapniku tungimist paisupaagi
vette. Õhuruum on toru „VE” kaudu keskkonnaga ühenduses. Põhipaak
ühendatakse juhtüksusega hüdrauliliselt paindlikult. See tagab veetaseme
mõõteseadme „LIS”, mis töötab koos kaalumõõtmisseadisega,
funktsioneerimise.
Juhtüksus
Juhtüksus sisaldab hüdraulikat ja juhtimissüsteemi. Rõhku mõõdetakse
rõhuanduri „PIS”, veetaset kaalumõõtmisseadise „LIS” abil ning need kuvatakse
juhtimissüsteemi ekraanile.
