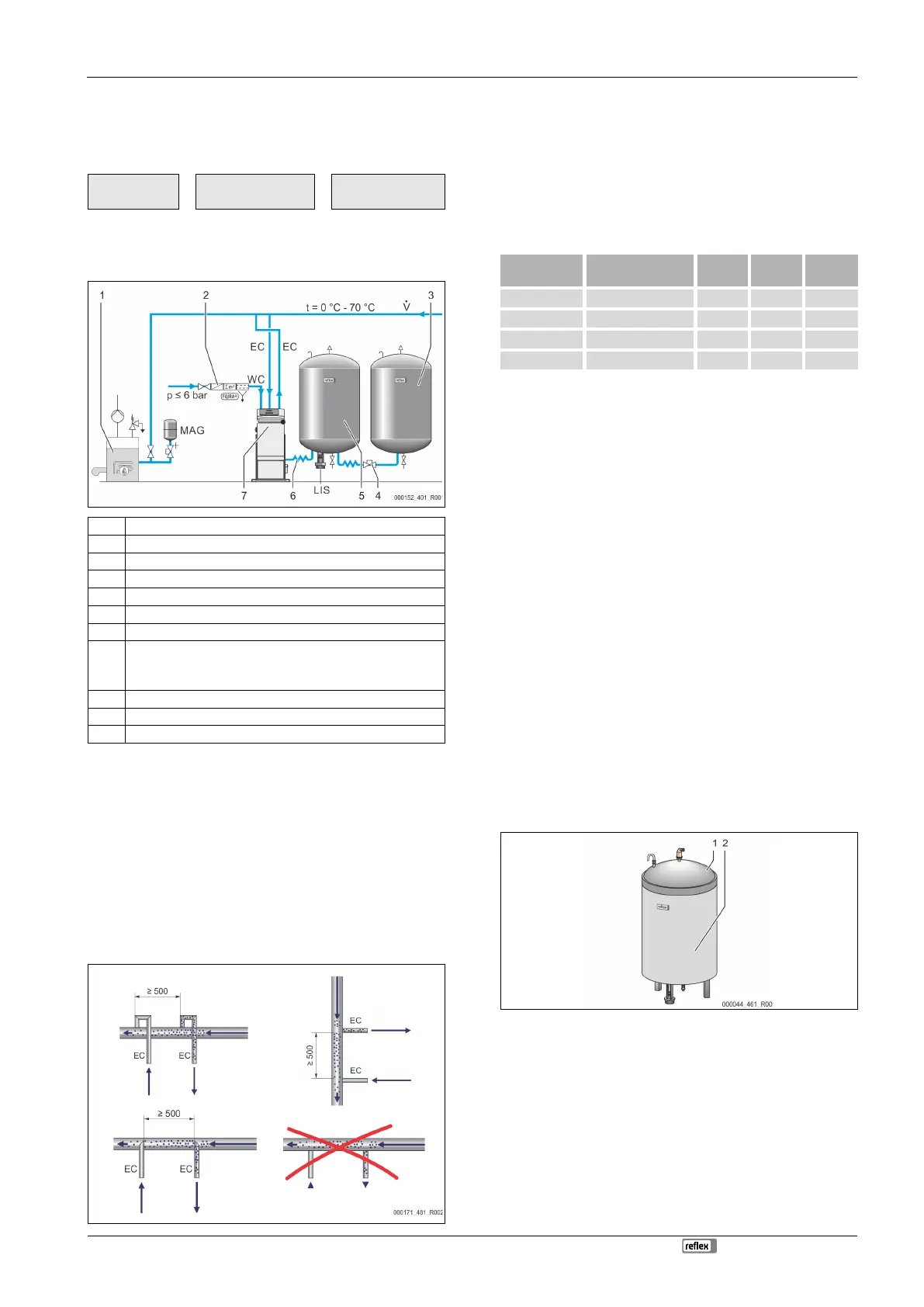

Montaj
Variomat Touch09.09.2022-Rev. C
Română
Racord la vasul de bază
Unitatea de comandă este poziţionată în raport cu vasul de bază, în funcţie de
varianta de instalare selectată şi se conectează cu vasul de bază, cu ajutorul
setului de racordare al acestuia.
Racordurile la instalaţie sunt marcate cu autocolante pe unitatea de comandă:
Pumpen
Überströmung Nachspeisung
Zur Anlage
Zur Anlage Zum Behälter
Racord al
pompei la
instalaţie
Racord al supapei de
descărcare la instalaţie
Racord al realimentării
la instalaţie
Racord la instalaţie
1 Generator de căldură
2
Dotarea suplimentară opţională
3 Vas de extindere
4 Cuplaj rapid Reflex R 1 x 1
5 Vas de bază
6 Set de racordare vas de bază
7 Reprezentare exemplificatoare a unităţii de comandă
EC Conductă de degazare
apă cu conţinut ridicat de gaze din instalaţie
apă degazată către instalaţie
LIS Dispozitiv de măsurare a nivelului „LIS“
WC Conductă de realimentare
MAG Vas de expansiune sub presiune
Dacă este necesar, instalaţi un vas de expansiune sub presiune, cu membrană
MAG ≥ 35 litri (de ex. Reflex N). Rolul acestuia este de a reduce frecvenţa de
conectare, putând fi utilizat în acelaşi timp ca protecţie individuală a
generatorului de căldură. La instalaţiile de încălzire, este necesar să se monteze
armături de blocare între echipament şi generatorul de căldură, conform
standardului DIN / EN 12828. În lipsa acestora, trebuie montate dispozitive de
blocare securizate.
Conducte de expansiune „EC“
Din cauza funcţiei de degazare, trebuie să montaţi două conducte de
expansiune „EC“.
O conductă dinspre instalaţie, pentru apa cu conţinut ridicat de gaze.
O conductă către instalaţie, pentru apa degazată.
Diametrul nominal „DN“ al racordului pentru conductele de expansiune „EC“ se
stabileşte în funcţie de presiunea minimă de funcţionare „P
0
“.
Calcularea P
0,
8.2 "Puncte de comutare Variomat", 489.
Diametrul nominal „DN“ de racordare este valabil pentru o conductă de
expansiune cu lungimea de până la 10 m. În cazul depăşirii acestei lungimi,
alegeţi o dimensiune mai mare. Instalarea se face în fluxul volumetric principal
„V” al sistemului instalaţiei. Conducta de expansiune pentru apa cu conţinut
ridicat de gaze se instalează înaintea conductei de expansiune pentru apa
degazată, privind din direcţia de curgere a instalaţiei.
Evitaţi pătrunderea impurităţilor grosiere şi implicit suprasolicitarea
colectorului de impurităţi „ST”. Racordaţi conductele de expansiune „EC“
conform variantelor de montare alăturate.
Tip
Presiunea minimă de
funcţionare p
0
(bar)
DN32
DN40
DN50
VS 2
-1 X --- ---
VS 2
-2/35 X --- ---
VS 2
-2 ≤ 3,5 --- X ---
VS 2
-2 > 3,5 --- --- X
Indicaţie!
Temperatura apei în punctul de racordare al conductelor de
expansiune „EC“ trebuie să se situeze între 0 °C şi 70 °C. Limitele de
utilizare nu se extind prin instalarea unor vase
preliminare. Din cauza
fluxului din timpul fazei de degazare nu este garantată protecţia
termică.
7.3.4.2 Conductă de realimentare
În cazul în care nu este racordată realimentarea automată cu apă, racordul
conductei de realimentare „WC” trebuie prevăzut cu un dop fals de R ½ ţoli.
Preveniţi defectarea echipamentului, asigurând o realimentare manuală
cu apă.
Instalaţi cel puţin un colector de impurităţi „ST“ cu dimensiunea
ochiurilor de ≤ 0,25 mm înainte de supapa electromagnetică de
realimentare.
Montaţi o conductă scurtă între colectorul de impurităţi „ST” şi
supapa electromagnetică de realimentare.
Indicaţie!
Dacă presiunea statică depăşeşte 6 bari, utilizaţi un reductor de
presiune în conducta de realimentare „WC”.
Indicaţie!
La o realimentare din reţeaua de apă potabilă, instalaţi la nevoie Reflex
Fillset pentru conducta de realimentare „WC”,
4.6 "Dotarea
sup
limentară opţională", 479.
Sistemele de realimentare Reflex, ca de exemplu Reflex Fillset,
sunt realizate pentru debite de realimentare < 1 m³/h.
7.3.5 Montarea termoizolaţiei
Montaţi termoizolaţia (2) opţională în jurul vasului de bază (1) şi închideţi-o cu
fermoarul.
Indicaţie!
La instalaţiile de încălzire, izolaţi vasul de bază şi conductele de
expansiune „EC“ pentru a împiedica o pierdere de căldură.
Pentru capacul vasului de bază şi pentru vasul de extindere nu
este necesară o termoizolaţie.
Indicaţie!
Montaţi la
faţa locului o termoizolaţie în cazul formării apei din
condens.
