Variomat Touch — 09.09.2022-Rev. C
Suomi —

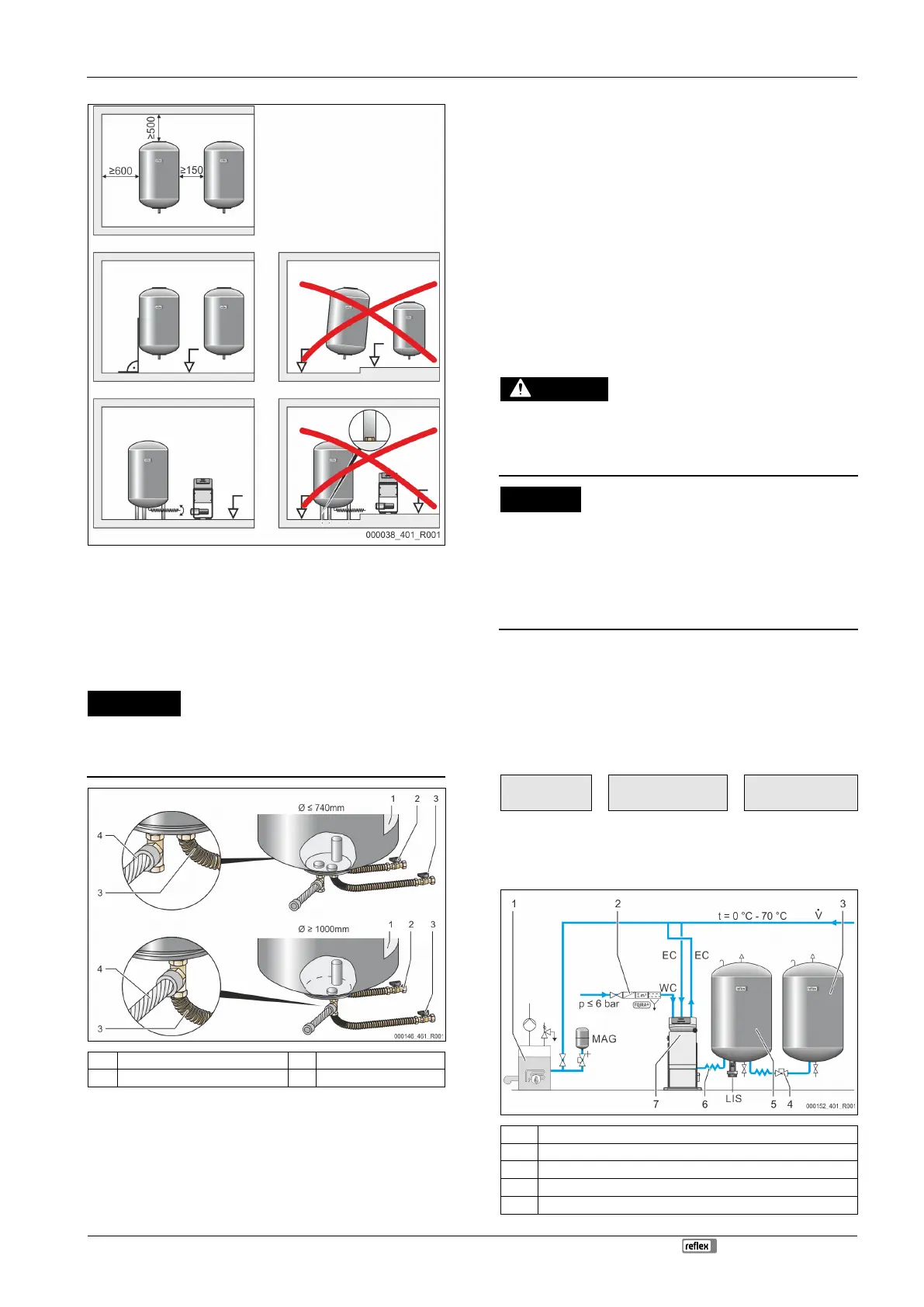

Noudata seuraavia ohjeita asentaessasi perussäiliötä ja rinnakkaisastioita:
• Kaikki astioiden laippa-aukot ovat kurkistus- ja huoltoaukkoja.
– Asenna astiat siten, että sivuille ja päälle jää riittävä etäisyys
kattoon ja seiniin.
• Asenna astiat kiinteälle alustalle.
• Varmista, että astiat ovat suorassa kulmassa ja seisovat vapaasti.
• Käytä rinnakkaisastioina rakenteeltaan ja mitoiltaan samanlaisia astioita.
• Varmista tasonmittauslaitteen "LIS" toiminta.
• Asenna ohjausyksikkö samalle tasolle astioiden kanssa.
Astioiden jalkoihin poratut reiät on tarkoitettu ainoastaan kuljetuksen
aikaiseen kiinnittämiseen.
• Älä kiinnitä astioita kiinteästi lattiaan.
1 Tarra 3 Pumpun liitäntäsarja
2 Ylivuotoletkun liitäntäsarja 4 Lisäsäiliön liitäntäsarja
• Suuntaa perussäiliö, 7.3.1 "Paikoitus", 432.
• Asenna liitäntäsarja (2) ja (3) ruuviliitoksineen ja tiivisteineen
perussäiliön alemman säiliölaipan liitäntöihin.
– Liitä ylivirtausletkun liitäntäsarja liitäntään (2), joka on tarran (1)
alapuolella. Jos liitännät menevät sekaisin, on olemassa pumpun
kuivakäynnin vaara.
– Kun säiliön Ø on enintään 740 mm:
• Kiinnitä liitäntäsarjat (2) ja (3) säiliölaipan molempiin
vapaisiin 1 tuuman putkinippoihin.
• Kiinnitä lisäsäiliön liitäntäsarja (4) T-kappaleen avulla
säiliölaipan lähtöön.
– Kun säiliön Ø on vähintään 1000 mm:
• Kiinnitä liitäntäsarja (2) säiliölaipan 1 tuuman putkinippaan.
• Kiinnitä liitäntäsarjat (3) ja (4) T-kappaleen avulla säiliölaipan
1 tuuman putkinippaan.
Huomautus!
Asenna lisäsäiliöön toim
itukseen sisältyvä liitäntäsarja (4). Kiinnitä
liitäntäsarja (4) asennuspaikalla putkijohdolla perussäiliöön.
-mallin hydrauliikan turvaventtiilin tehtävänä on varmistaa
pelkästään astian turvallisuus. Sen tehtävänä ei ole
varmistaa astiaan
liitetyn laitteiston turvallisuutta. Tyhjennysputki tulee sijoittaa siten,
ettei tyhjennys aiheuta vaaratilanteita.
7.3.4 Hydraulinen liitäntä
7.3.4.1 Liitäntä laitoksen järjestelmään
Ihon ja silmien palovammojen vaara kuuman vesihöyryn vuoksi.
Kuumasta varoventtiilistä voi suihkuta kuumaa vesihöyryä. Kuume
vesihöyry aihetutaa ihon ja silmien palovammoja.
• Varmista, että varoventtiilin puhallusletku on sijoitettu siten, ettei
ihmisiä joudu sen takia vaaraan.
HUOMIO
Virheellisen asennuksen aiheuttamat vauriot
letkujen/putkien liitäntöjen tai laitteiston muiden laitteiden asennuksessa
voivat kohdistaa laitteeseen lisäkuormitusta.
• Putkijohdot on liitettävä ja asennettava niin, ettei niihin kohdistu
voimaa, vääntövoimaa tai tärinää.
• Huolehdi tarvittaessa putkien tai laitteiden tukemisesta.
• Mahdollisten kysymysten yhteydessä käänny Reflexin
myynninjälkeisen huoltopalvelun puoleen.
Huomautus!
Astian jokainen liitäntä tulee varustaa veden puolella
korkillisella
venttiilillä ja tyhjennyslaitteella.
Liitäntä perussäiliöön
Ohjausyksikkö on valitun asennustavan mukaisesti sijoitettu perussäiliöön, ja
se kiinnitetään sen liitäntäsarjan avulla.
Laitokseen liitettävät liitännät on merkitty ohjausyksikköön tarroilla:
Überströmung Nachspeisung
Zur Anlage Zum Behälter
Laitokseen
liitettävä
pumpun liitäntä
Laitokseen liitettävä
ylivuotoventtiilin
liitäntä
Laitokseen liitettävä
lisäsyötön liitäntä
Laitoksen liitäntä
1 Lämmönkehitin
2 Valinnaiset lisävarusteet
3 Lisäsäiliö
4 Reflex-pikakytkin R 1 x 1
5 Perussäiliö
