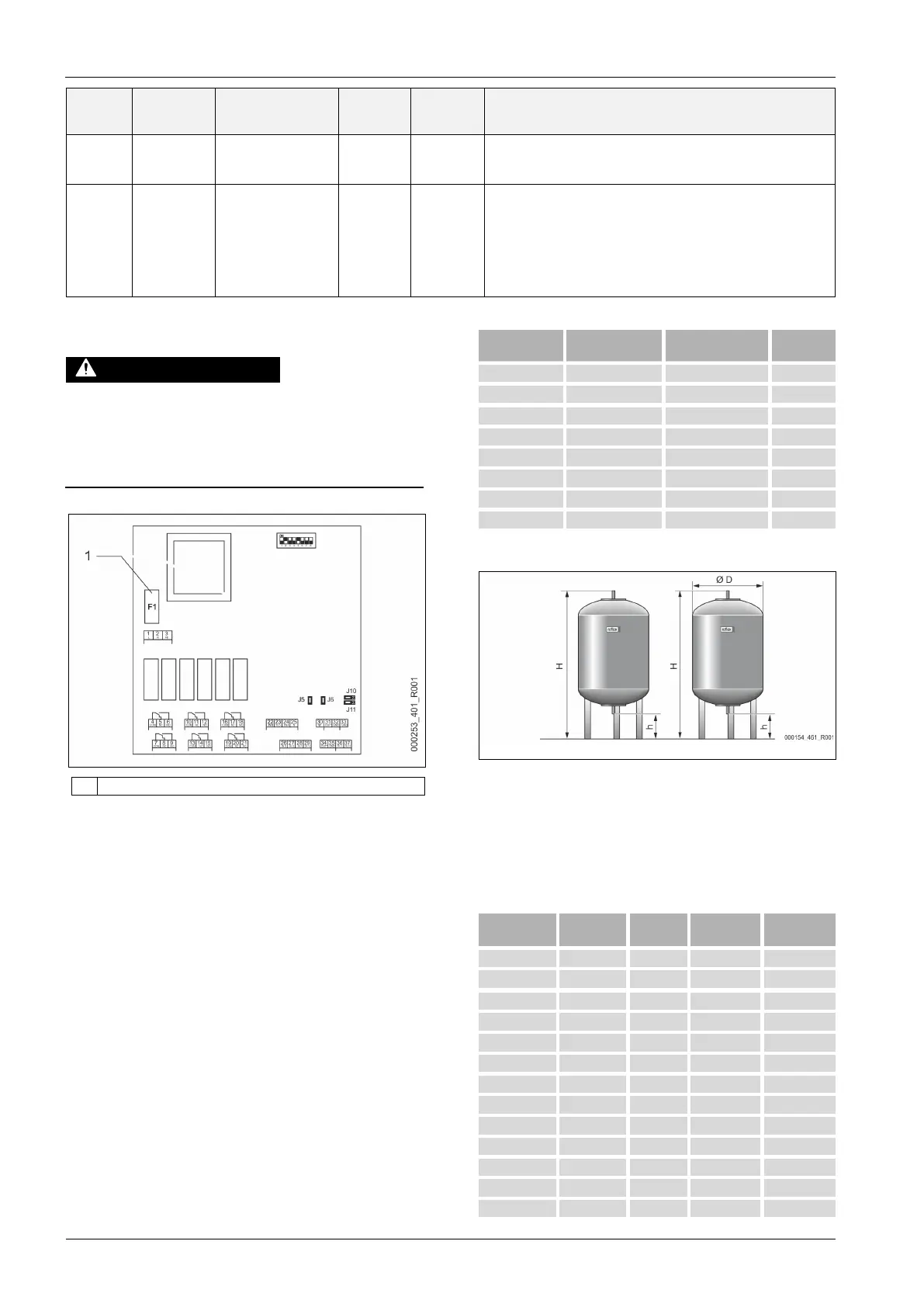

Dane techniczne
244
— Polski Variomat Touch — 09.09.2022-Rev. C
Miejscowość
Analiza sygnału
Tekst komunikatu
Zapis w
pamięci
usterek
Priorytet
przed
sekwencją
Sygnał na wejściu powoduje następujące działanie
5
Zestyk
przełączny
--- --- --- Przełącza się w trybie ręcznym
Przełącza się w trybie zatrzymania
Przełącza się przy aktywnych wejściach 3, 5, 6
6
Zestyk
przełączny
Błąd uzupełniania wody --- --- • Przekroczono ustawione wartości uzupełniania wody.
• Włącza następujące komunikaty w sterowniku urządzenia:
• „ER 06” Czas uzupełniania
• „ER 07” Cykle uzupełniania wody
• „ER 11” Ilość wody uzupełniającej
• „ER 15” Zawór do uzupełniania ubytków wody
• „ER 20” Maksymalna ilość wody uzupełniającej
5.3 Wymiana bezpieczników
NIEBEZPIECZEŃSTWO
Niebezpieczeństwo porażenia prądem!
Niebezpieczne dla życia obrażenia wskutek porażenia prądem
elektrycznym. Mimo wyciągnięcia wtyczki sieciowej zasilania na
elementach płyty urządzenia
może występować napięcie 230 V.
• Przed zdjęciem osłon odłączyć sterownik urządzenia od zasilania.
• Sprawdzić brak napięcia na płytce.
Bezpiecznik znajduje się na płycie głównej modułu I/O.
1
Bezpiecznik precyzyjny F1 (250 V, 0, 16 A zwłoczny)
Wykonać następujące czynności.
1. Odłączyć moduł I/O od zasilania napięciem.
• Wyciągnąć wtyczkę sieciową modułu.
2. Otworzyć pokrywę komory zacisków.
3. Zdjąć pokrywę obudowy.
4. Wymienić uszkodzony bezpiecznik.
5. Zamontować pokrywę obudowy
6. Zamknąć pokrywę zacisków.
7. Podłączyć wtyczkę zasilania napięciem modułu.
Wymiana bezpiecznika jest zakończona.
6 Dane techniczne
6.1 Zespół sterujący

Wskazówka!
Poniższe wartości odnoszą się do wszystkich zespołów
sterujących:
– Dopuszczalna temperatura na dopływie wody:
–
Dopuszczalna temperatura robocza:
–
Dopuszczalna temperatura otoczenia:
–
Stopień ochrony:
–
Liczba złączy RS-485:
–
Moduł I/O:
–
Napięcie elektryczne zespołu sterującego:
– Poziom hałasu:
120°C
70°C
0°C – 45°C
IP 54
1
Opcjonalnie
230 V; 2 A
55 db
Typ
Moc elektryczna
[kW]
Przyłącze elektryczne
[Hz; A]
Masa [kg]
VS 2-1/35 1,1 50; 5 29
VS 2-1/60 1,1 50; 5 37
VS 2-1/75 1,1 50; 5 50
VS 2-1/95 1,1 50; 5 53
VS 2-2/35 1,2 50; 5 58
VS 2-2/60 2,2 50, 10 61
VS 2-2/75 2,2 50, 10 89
VS 2-2/95 2,2 50, 10 92
6.2 Zbiorniki
Zbiornik podstawowy Zbiornik bateryjny

Wskazówka!
Dla zbiorników podstawowych dostępne są opcjonalne izolacje
cieplne,  4.6 "Opcjonalne wyposażenie dodatkowe",  241.

Wskazówka!
Poniższe wartości odnoszą się do wszystkich
zbiorników:
– Ciśnienie robocze:
–
Przyłącze:
6 barów
G1"
Typ
Średnica Ø
„D” [mm]
Masa [kg]
Wysokość „H”
[mm]
Wysokość „h”
[mm]
200 634 37 1060 146
300 634 54 1360 146
400 740 65 1345 133
500
740
78
1560
133
600 740 94 1810 133
800 740 149 2275 133
1000/740 740 156 2685 133
1000/1000 1000 320 2130 350
1500 1200 465 2130 350
2000 1200 565 2590 350
3000 1500 795 2590 380
4000 1500 1080 3160 380
5000 1500 1115 3695 380
