Техническое
обслуживание
Variomat Touch09.09.2022-Rev. C
Русский
Указание!
Работы
по техническому обслуживанию должны
проводиться
только специалистами или заводской
сервисной службой Reflex.
11.1 График техобслуживания
График техобслуживания представляет собой сводку
периодических работ в рамках технического обслуживания.
Работы
Контроль
Техобслуживание
Чистка
Периодичность
Проверка
герметичности
.
Насос «PU».
Резьбовые соединения.
Обратный клапан после
насоса «PU».
x x
Ежегодно
Чистка
грязеуловителя
«ST».
11.1.1 "Чистка
грязеуловителя", 473.
x x x
В зависимости от
условий
эксплуатации
Удаление шлама из основного и
дополнительных резервуаров.
11.1.2 "Чистка резервуаров",
473.
x x x
В зависимости от
условий
эксплуатации
Проверка
точек
переключения
подпитки.
11.2 "Проверка точек
переключения
", 473.
x
Ежегодно
Проверка
точек
переключения
автоматического режима.
11.2 "Проверка точек
переключения", 473.
x
Ежегодно
11.1.1 Чистка грязеуловителя
ВНИМАНИЕ
Опасность травмирования выходящей под давлением
жидкостью
Нарушение правил монтажа, демонтажа и работ по
техобслуживанию может привести к получению ожогов и
травмированию на присоединениях вследствие внезапного
выброса горячей воды или горячего пара под давлением.
Монтаж, демонтаж и работы по техобслуживанию должны
производиться с соблюдением всех предписаний.
Перед началом работ по монтажу, демонтажу и
техническому обслуживанию на присоединениях
необходимо убедиться в том, что система находится в
безнапорном состоянии.
Самое позднее по истечении времени длительной деаэрации
требуется очистить грязеуловитель «ST». Проверка необходима
также после длительной работы.

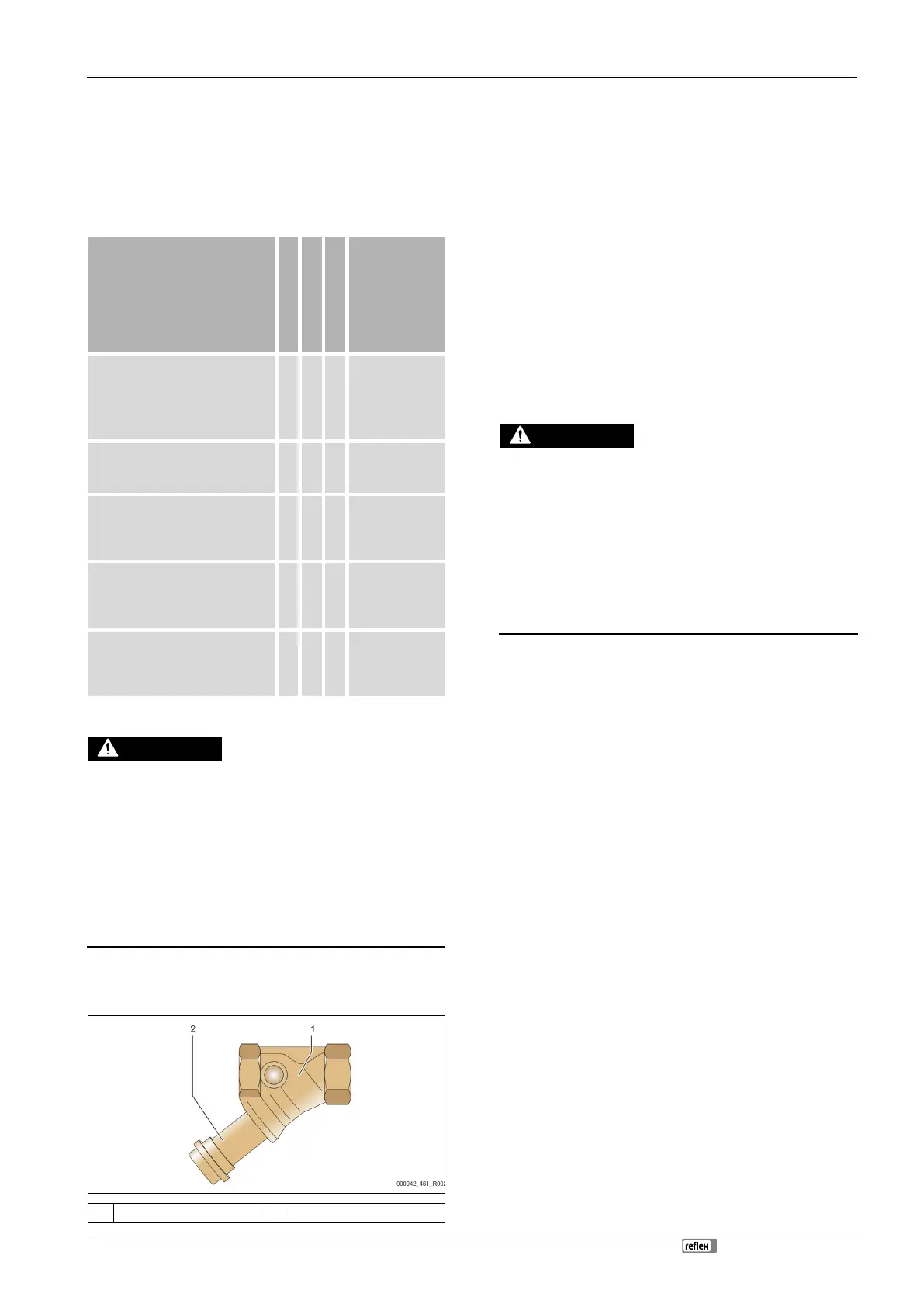

1
Грязеуловитель
«ST»
2
Вставка
грязеуловителя
1. Перейти в режим останова.
2. Закрыть шаровые краны перед грязеуловителем «ST» (1) и в
линии к основному резервуару.
3. Медленно открутить вставку грязеуловителя (2), чтобы снять
остаточное давление на этом участке трубопровода.
4. Вынуть сетчатый фильтр из вставки грязеуловителя, промыть
его чистой водой. В заключение очистить фильтр мягкой
щеткой.
5. Установить сетчатый фильтр на прежнее место во вставке
грязеуловителя, проверить целостность уплотнения и
ввернуть вставку в корпус грязеуловителя «ST» (1).
6. Открыть шаровые краны перед грязеуловителем «ST» (1) и в
линии к основному резервуару.
7. Удалить воздух из насоса «PU», 8.5 "Деаэрация насоса", 465.
8. Перейти в автоматический режим.
Указание!
Очистите
другие установленные грязеуловители (напр., в
«Fillset»).
11.1.2 Чистка резервуаров
ВНИМАНИЕ
Опасность
травмирования
выходящей
под
давлением
жидкостью
Нарушение правил монтажа, демонтажа и работ по
техобслуживанию может привести к получению ожогов и
травмированию на присоединениях вследствие внезапного
выброса горячей воды или горячего пара под давлением.
Монтаж, демонтаж и работы по техобслуживанию должны
производиться с соблюдением всех предписаний.
Перед началом работ по монтажу, демонтажу и
техническому обслуживанию на присоединениях
необходимо убедиться в том, что система находится в
безнапорном состоянии.
Очистить основной резервуар и дополнительные резервуары от
шлама.
1. Перейти в режим останова.
2. Опорожнить резервуары.
Открыть впускные и выпускные краны «FD» и слить всю
воду из резервуаров.
3. Рассоединить фланцевые соединения между основным
резервуаром и устройством, а также соединения
дополнительного резервуара (если имеется).
4. Демонтировать нижнюю крышку резервуаров.
5. Очистить крышки и пространство между мембранами и
резервуарами от шлама.
Проверить мембраны на предмет повреждения.
Проверить внутренние стенки резервуара на предмет
коррозионных повреждений.
6. Смонтировать крышки резервуаров.
7. Смонтировать трубные соединения между основным
резервуаром и устройством, а также дополнительным
резервуаром.
8. Закрыть впускной и выпускной кран «FD» резервуаров.
9. При помощи крана «FD» заполнить основной резервуар водой,
8.4 "Заполнение резервуаров водой", 465.
10. Перейти в автоматический режим.
11.2 Проверка точек переключения
Условием для проверки точек срабатывания является
правильность следующих настроек:
Минимальное рабочее давление P
0
, 8.2 "Точки
переключения Variomat", 463.
Измерение уровня на основном резервуаре.
Подготовка
1. Перейти в автоматический режим.
2. Закрыть клапаны перед резервуарами и расширительными
линиями «EC».
3. Записать отображаемый на дисплее уровень (значение в %).
