— Suomi Variomat Touch — 09.09.2022-Rev. C
ST Lianerotin
EC Kaasunpoistoletku
• Laitoksesta tulevalle, runsaasti kaasua sisältävälle vedelle.
• Laitokseen syötettävälle vedelle, josta kaasu on poistettu.
LIS Tason mittaus
Veden lisäsyöttö pehmennyslaitoksen kautta.
• Liitä laite aina päätilavuusvirtaan "V" kaasunpoiston takaamiseksi
laitoksen vedestä. Jos käytössä on keskitetty paluuvirtauksen sekoitus tai
hydraulisia suodattimia, kyseessä on laitteen puoli. Lämmönkehittimen
kattila saa yksittäissuojauksen.
• Käytä Impuls-täyttösarjaa, jos varustukseen kuuluu Reflex Fillsoft -
pehmennyslaitteita.
– Ohjaus arvioi lisäsyöttömäärän ja ilmoittaa
pehmennyspatruunoiden vaihtotarpeesta.
Huomautus!
Lisäsyöttöveden on laadultaan täytettävä voimassa olevien
määräysten, esim. VDI 2035, vaatimukset.
7.5 Sähkökytkentä
Sähköisku voi aiheuttaa hengenvaarallisia loukkaantumisia.
Virtaa johtaviin osiin koskeminen voi aiheuttaa hengenvaarallisia
loukkaantumisia.
• Varmista, että laitteen tulojohto on kytketty jännitteettömäksi ja että
sen uudelleen päälle kytkeytyminen on estetty.
• Varmista, ettei kukaan toinen henkilö voi kytkeä laitteistoa takaisin
päälle.
• Varmista, että laitteen sähkökytkentään liittyvät asennustyöt
teetetään aina sähköalan ammattilaisilla paikallisesti voimassa
olevien sähköteknisten säädösten mukaisesti.

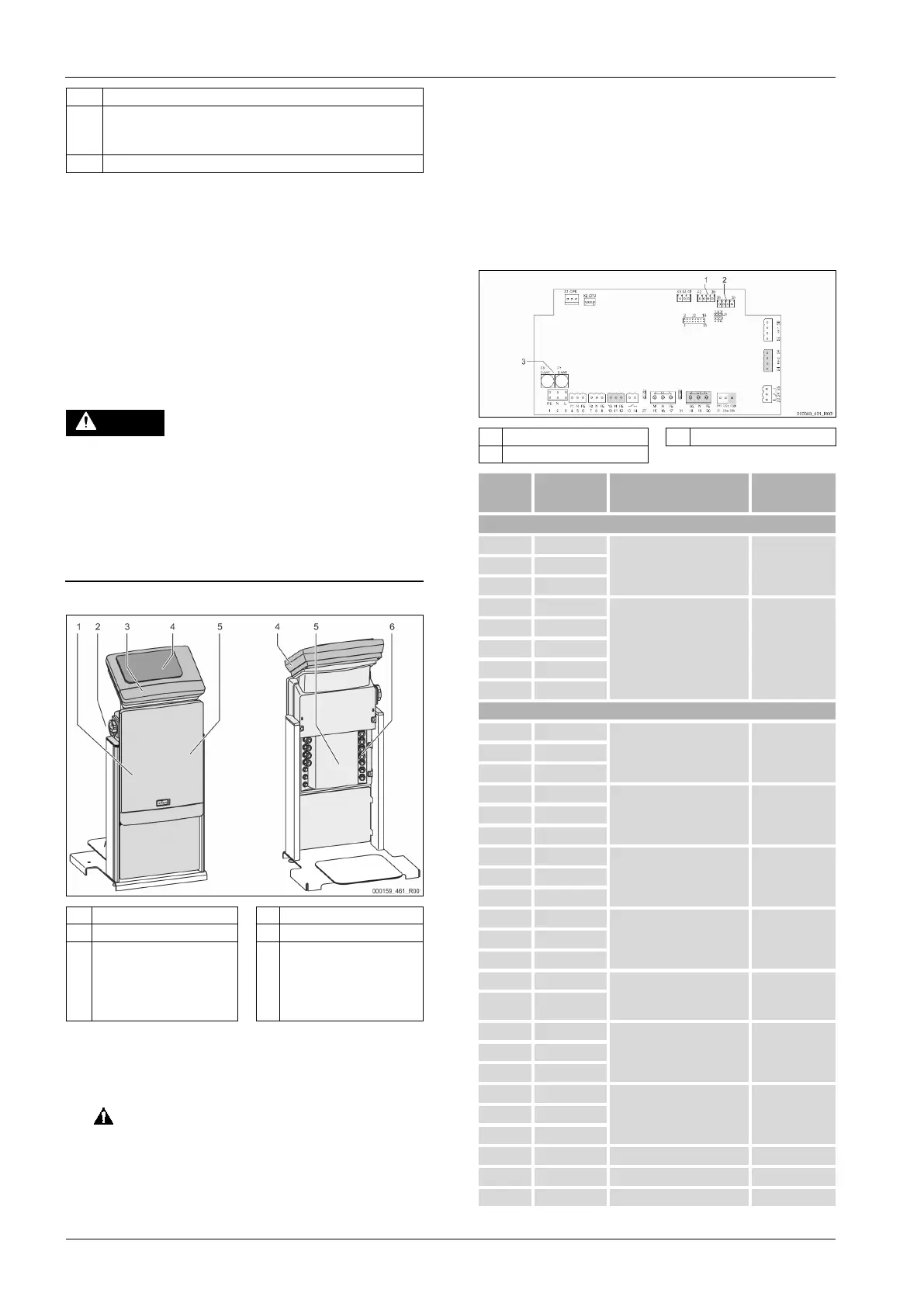

Sähköliitännässä on eroja liitäntäosan ja käyttöosan välillä.
1 Liitäntäosan suojus (avattava) 4 Kosketusohjaus
2 Pääkatkaisin 5 Liitäntäosa takaa
3 Käyttöosan suojus (avattava)
• RS-485-liitännät
• Paine- ja tasoulostulot
6 Kaapeliläpiviennit
• Syöttö ja suojaus
• Potentiaalivapaat
koskettimet
• Pumpun liitäntä "PU"
Seuraavat kuvaukset pätevät vakiojärjestelmiin ja rajoittuvat tarvittaviin
asennuspaikan liitäntöihin.
1. Kytke järjestelmä jännitteettömäksi ja estä virran kytkeytyminen
uudelleen päälle.
2. Poista suojukset.
VAARA Sähköiskun aiheuttamat hengenvaaralliset
loukkaantumiset. Laitteen piirilevyn osissa voi verkkopistokkeen
jännitteensyötöstä irrottamisen jälkeenkin olla 230 V:n jännite. Irrota
ennen suojusten poistamista laitteen ohjaus kokonaan
jännitteensyötöstä. Tarkista, ettei piirilevyssä ole jännitettä.
3. Aseta sopiva kaapelin ruuviliitos kaapeliläpivientiä varten liitäntäosan
takaosaan. Esimerkiksi M16 tai M20.
4. Vie kaikki kytkettävät kaapelit kaapelin ruuviliitosten läpi.
5. Kytke kaikki kaapelit kytkentäkaavioiden mukaisesti.
– Huomioi asennuspuolen suojauksessa laitteen kytkentätehot, 6
"Tekniset tiedot", 431.
6. Asenna suojus.
7. Kytke verkkopistoke 230 V:n jännitteensyöttöön.
8. Kytke laitos päälle.
Sähkökytkentä on tehty.
7.5.1 Kytkentäkaavio
7.5.2 Liitäntäosan kytkentäkaavio
2 Taso
Syöttö
X0/1 L
Syöttö 230 V, enintään 16 A Asennuspaikalla X0/2 N
X0/3 PE
X0/1 L1
Syöttö 400 V,
enintään 20 A
(Tämä koskee vain Variomat
Giga- ja Variomat 140 -
malleja!)
asennuspaikalla
X0/2 L2
X0/3 L3
X0/6 PE
Piirilevy
1 PE
Jännitteensyöttö tehtaalla 2 N
3 L
4 Y1
Lisäsyötön
magneettiventtiili WV
tehtaalla 5 N
6 PE
7 Y2
Ylivirtausventtiili PV 1
(moottorin palloventtiili tai
magneettiventtiili)
-- 8 N
9 PE
10 Y3
Ylivirtausventtiili PV 2
(moottorin palloventtiili tai
magneettiventtiili)
---
12 PE
13
Kuivakäyntisuojan ilmoitus
(potentiaalivapaa)
Maks. 230 V, 2 A
asennuspaikalla,
valinnainen
14
15 M1
Pumppu PU 1 tehtaalla 16 N
17 PE
18 M2
Pumppu PU 2 tehtaalla 19 N
20 PE
21 FB1 Pumpun 1 paineenvalvonta tehtaalla
22a FB2a Pumpun 2 paineenvalvonta tehtaalla
22b FB2b --- ---
