Variomat Touch — 09.09.2022-Rev. C
Nederlands —

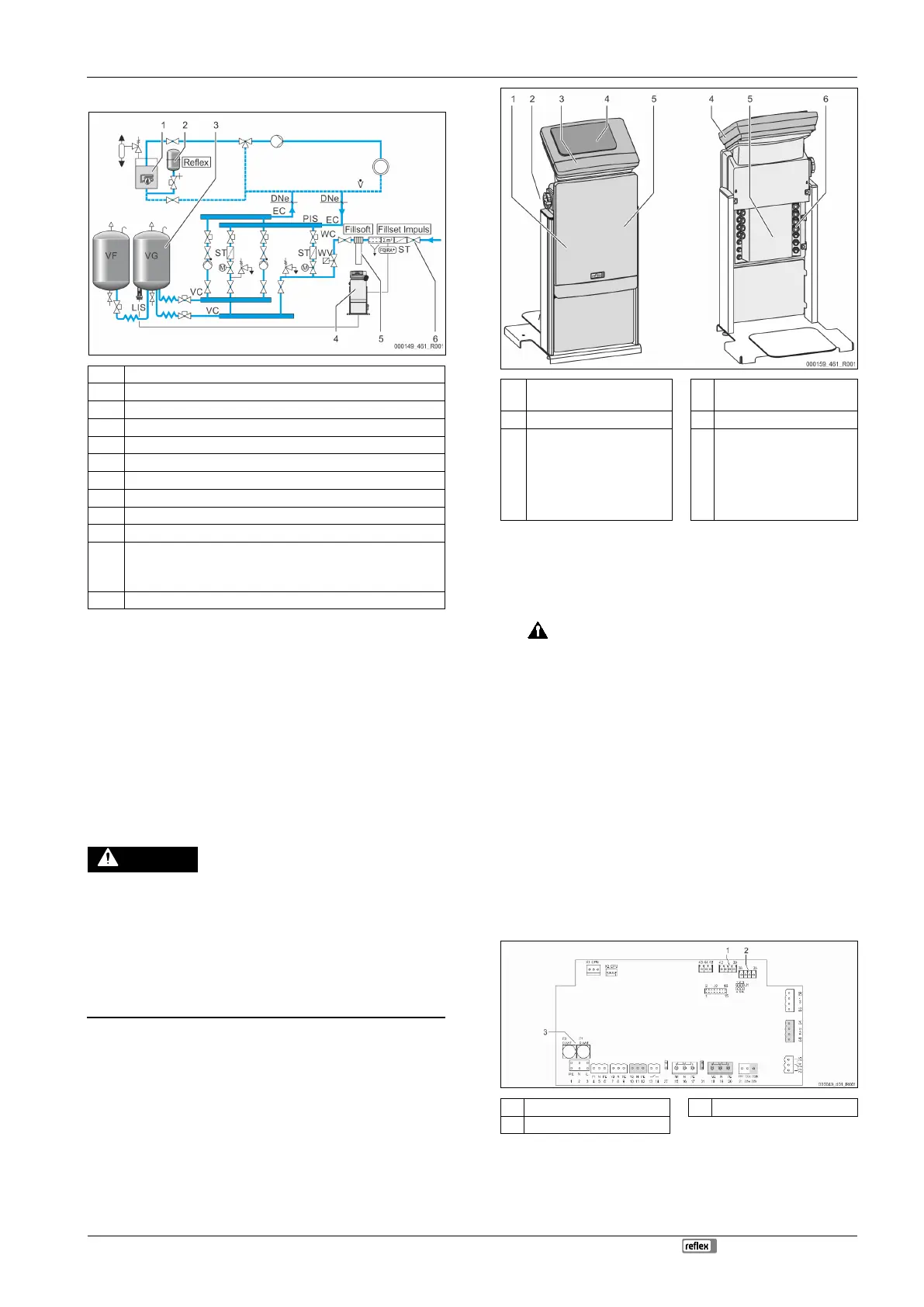

7.4.1.3 Toepassing in een installatie met centrale retourbijmenging
1 Warmtegenerator
2 Drukexpansievat “MAG”
3 Basisvat
5 Reflex Fillsoft
6 Fillset Impuls
WC Bijvulleiding
PIS Drukmeetomvormer
WV Magneetklep voor de bijvulling
ST Vuilvanger
EC Ontgassingsleiding
• voor het gasrijke water vanuit de installatie.
• voor het ontgaste water naar de installatie.
LIS Niveaumeting
Bijvulling met water via een onthardingsinstallatie.
• Koppel het apparaat altijd in de hoofdvolumestroom “V” zodat de
ontgassing van het installatiewater gegarandeerd is. Bij een centrale
retourbijmenging of bij hydraulische wissels is dit de installatiezijde. De
ketel van de warmtebron krijgt een individuele bescherming.
• Gebruik de Fillset impuls als de installatie uitgerust is met een Reflex
Fillsoft onthardingsinstallatie.
– De besturing analyseert de bijvulhoeveelheid en signaleert de
nodige vervanging van de onthardingspatronen.
Opmerking!
De kwaliteit van het bijvulwater moet voldoen aan de geldende
voorschriften, b.v. de Duitse norm VDI 2035.
7.5 Elektrische aansluiting
Levensbedreigend letsel door elektrische schokken.
Indien stroomvoerende onderdelen worden aangeraakt, bestaat het gevaar
van levensbedreigend letsel.
• Zorg dat de toevoerleiding naar het apparaat spanningsloos is en
beveiligd is tegen opnieuw inschakelen.
• Zorg dat de installatie niet door andere personen weer kan worden
ingeschakeld.
• Laat alle montagewerkzaamheden aan de elektrische aansluiting van
het apparaat alleen uitvoeren door een erkend elektromonteur en
volgens de plaatselijk geldende elektrotechnische voorschriften.
Bij de elektrische aansluiting wordt een verschil gemaakt tussen een
aansluitgedeelte en een bedieningsgedeelte.
1
Afdekkap aansluitgedeelte
(opklapbaar)
4 Aanraakbesturing
2 Hoofdschakelaar 5 Achterzijde aansluitgedeelte
3
Afdekkap
bedieningsgedeelte
(opklapbaar)
• RS-485 interfaces
• Uitgangen voor druk en
niveau
6 Kabeldoorvoeringen
• Voeding en beveiliging
• Potentiaalvrije
contacten
• Aansluiting pomp “PU”
De volgende beschrijvingen zijn van toepassing op standaard apparatuur en
dus beperkt tot de aansluitingen die noodzakelijk zijn op het terrein van de
eigenaar.
1. Schakel de installatie spanningsvrij en beveilig deze tegen onopzettelijk
opnieuw inschakelen.
2. Verwijder de afdekkingen.
GEVAAR – levensbedreigend letsel door elektrische schokken. In
delen van de printplaat in het apparaat kan een spanning van 230 V
aanwezig zijn, ofwel de stekker losgekoppeld is van de voeding. Koppel
de besturingseenheid van het apparaat volledig los van het stroomnet,
voordat u de afdekkappen verwijdert. Controleer of de printplaat
spanningsvrij is.
3. Sluit een geschikte kabelwartel aan voor de kabeldoorvoer aan de
achterzijde van het aansluitgedeelte. Bijvoorbeeld M16 of M20.
4. Voer alle te leggen kabels door de kabelwartels.
5. Sluit alle kabels aan volgens de schakelschema's.
– Let op het aansluitvermogen van het apparaat zodat geen gevaar
ontstaat voor het terrein van de eigenaar, 6 "Technische
gegevens", 338.
6. Monteer de afdekking.
7. Sluit de netstekker aan op de 230 V-voedingsspanning.
8. Schakel het systeem in.
De elektrische aansluiting is voltooid.
7.5.1 Schakelschema
7.5.2 Schakelschema – aansluitgedeelte
2 Niveau
