I/O-modul (
valgfrit udvidelsesmodul)
Variomat Touch — 09.09.2022-Rev. C
Dansk —
Ekspansionsbeholder
Der kan tilsluttes en grundbeholder og flere sekundære beholdere som
ekstraudstyr. En membran opdeler beholderne i et luft- og et vandrum og
forhindrer dermed, at luftens ilt trænger ind i ekspansionsvandet. Luftrummet
står i forbindelse med atmosfæren via en ledning "VE". Grundbeholderen
forbindes fleksibelt hydraulisk med styreenheden. Dette sikrer funktionen i
niveaumålingen "LIS", der arbejder med en vægtmålecelle.
Styreenhed
Styreenheden indeholder hydraulikken og styringen. Trykket registreres med
tryksensoren "PIS", niveauet registreres med vægtmålecellen "LIS" og vises på
styringens display.
Opretholdelse af tryk
Når vandet varmes op, stiger trykket i anlægget. Hvis trykket, der er indstillet
på styringen, overskrides, åbner overstrømningsventilen "PV" og tapper vand
af anlægget og over i grundbeholderen "VG" via ekspansionsledningen "EC".
Trykket i systemet falder igen. Når vandet afkøles, falder trykket i anlægget.
Hvis det indstillede tryk underskrides, slås pumpen "PU" til og pumper vand ud
af grundbeholderen og tilbage til anlægget via ekspansionsledningen "EC".
Trykket i anlægssystemet stiger. Opretholdelsen af trykket sikres af styringen
og stabiliseres yderligere af trykekspansionsbeholderen "MAG".
Afgasning
Der kræves to ekspansionsbeholdere "EC" til at afgasse anlægsvandet. En
ledning til det gasrige vand fra anlægget og en returledning til det afgassede
vand hen til anlægget. Under afgasningen er pumpen "PU" og
overstrømningsventilen "PV" i drift. Derved føres en gasholdig delstrøm af
anlægsvandet V via den trykløse grundbeholder. Her udskilles de frie og
opløste gasser fra vandet ved atmosfærisk tryk og føres væk via
afgasningsventilen "DV". Styringen sikrer den hydrauliske udligning i kraft af
reguleringen af overstrømningsventil "PV" (motorkuglehane). Denne proces
kan anvendes i tre forskellige varianter (permanent. interval- eller
efterløbsafgasning).
Efterfødning
Hvis den minimale vandstand i grundbeholderen underskrides, åbner
efterfødningsventilen "WV", indtil det ønskede niveau igen er nået. Ved
efterfødningen overvåges antallet af rekvisitioner, tiden og efterfødningstiden
under en cyklus. I forbindelse med en kontaktvandmåler FQIRA+ overvåges
hver enkelt efterfødningsmængde og den samlede efterfødningsmængde.
4.5 Leveringsomfang
Leveringsomfanget beskrives på følgesedlen, og indholdet anføres på
emballagen. Kontroller straks efter varernes modtagelse, om de er
fuldstændige og ubeskadiget. Informer straks om transportskader.
Grundudstyr til trykholdefunktionen:
• Enheden på en palle.
– styreenhed og grundbeholder "VG".
– Grundbeholder med tilbehøret emballeret ved foden af
beholderen.
• Be- og udluftning "VE"
• Afgasnings-ventil "DV"
• Reduktionsmuffe
• Vægtmålecelle "LIS"
– Folielomme med betjeningsvejledning.
4.6 Valgfrit ekstraudstyr
Følgende ekstraudstyr fås til enheden:
• Varmeisolering til grundbeholderen
• Følgebeholdere
– Emballeret med tilbehør på beholderfoden
• Be- og udluftning "VE"
• Afgasningsventil "DV"
• Reduktionsmuffe
• Ekstraudstyr med BOB-rør til temperaturbegrænser "TAZ+"
• Fillset til efterfødning med vand.
– Med integreret systemadskiller, vandtæller, snavssamler og
afspærringer til efterfødningsledningen "WC".
• Fillset Impuls med kontaktvandstæller FQIRA+ til efterfødning med vand.
• Servitec til efterfødning og afgasning.
• Fillsoft til blødgøring af efterfødningsvand fra brugsvandssystem.
– Fillsoft kobles mellem Fillset og enheden. Enhedens styring
evaluerer efterfødningsmængden og signalerer, hvornår
blødgøringspatronerne skal skiftes.
• Udvidelser til enhedens styring:
– I/O-modul til klassisk kommunikation
– Kommunikationsmodul til ekstern betjening af styringen
– master/slave-forbindelse til samvirkekoblinger med maks. 10
enheder.
– Samvirkekobling til udvidelse af ydelsen og parallelkobling af 2
hydraulisk direkte forbundne anlæg
– Busmoduler:
• Profibus DP
• Ethernet (Modbus TCP/IP)
• Modbus RTU
• BACnet-IP
• BACnet MS/TP
• Detektor membranbrud.
Bemærk!
Der udleveres separate brugsanvisninger sammen med
ekstraudstyret.
5 I/O-modul (valgfrit udvidelsesmodul)
I/O-modulet er tilsluttet og kabelført fra fabrikkens side.
Det bruges til udvidelse af ind- og udgangene på Control Touch styringen.
Seks digitale indgange og seks digitale udgange bruges til behandling af
meldinger og alarmer:
Tre indgange som åbnekontakter med 24 V internt potentiale til
standardindstillinger.
• Ekstern temperaturovervågning
• Min. tryksignal
• Manuel efterfødning af vand
Tre indgange som sluttekontakter med 230 V eksternt potentiale til
standardindstillinger.
• Nødstop
• Manuel drift (f.eks. til pumpe eller kompressor)
• Manuel drift til overstrømningsventilen
Potentialfri som veksler. Standardindstilling for meldinger:
• Efterfødningsfejl
• Underskridelse af minimalt tryk
• Overskridelse af maksimalt tryk
• Manuel drift eller stopdrift
Vedr. standardindstillingerne af I/0-modulerne, 5.2.3
"Standardindstillinger af I/O-modul", 361
Alle digitale ind- og udgange kan indstilles frit. Indstillingen
foretages af Reflex-fabrikskundeservice, 13.1 "Reflex-
fabrikskundeservice", 378

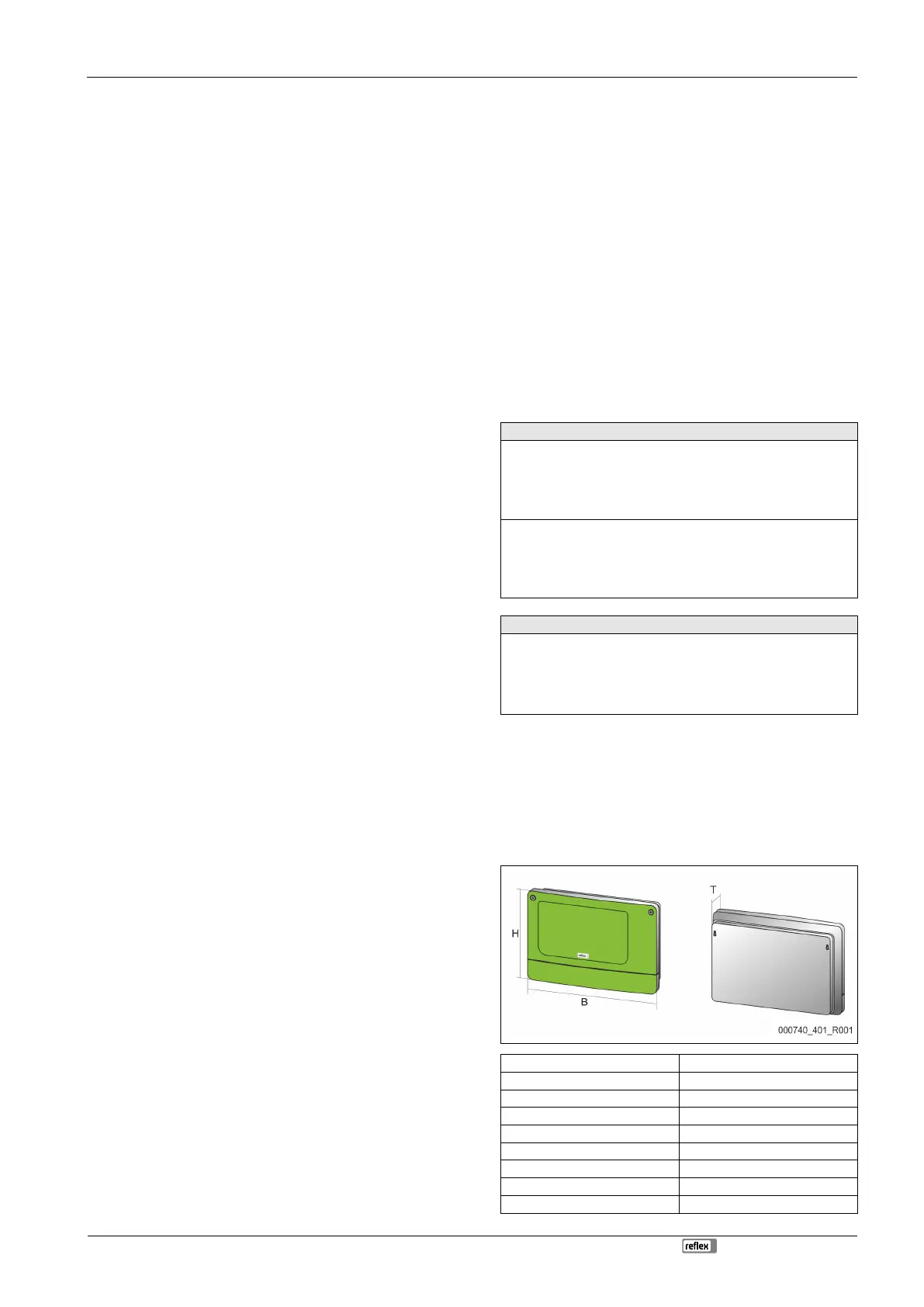

5.1 Tekniske data
Hus Kunststofhus
Bredde (B): 340 mm
Højde (H): 233,6 mm
Dybde (D): 77 mm
Vægt: 2,0 kg
Tilladt driftstemperatur: -5 °C – 55 °C
Tilladt opbevaringstemperatur: -40 °C – 70 °C
Spændingsforsyning: 230 V AC, 50 – 60 Hz (IEC 38)
