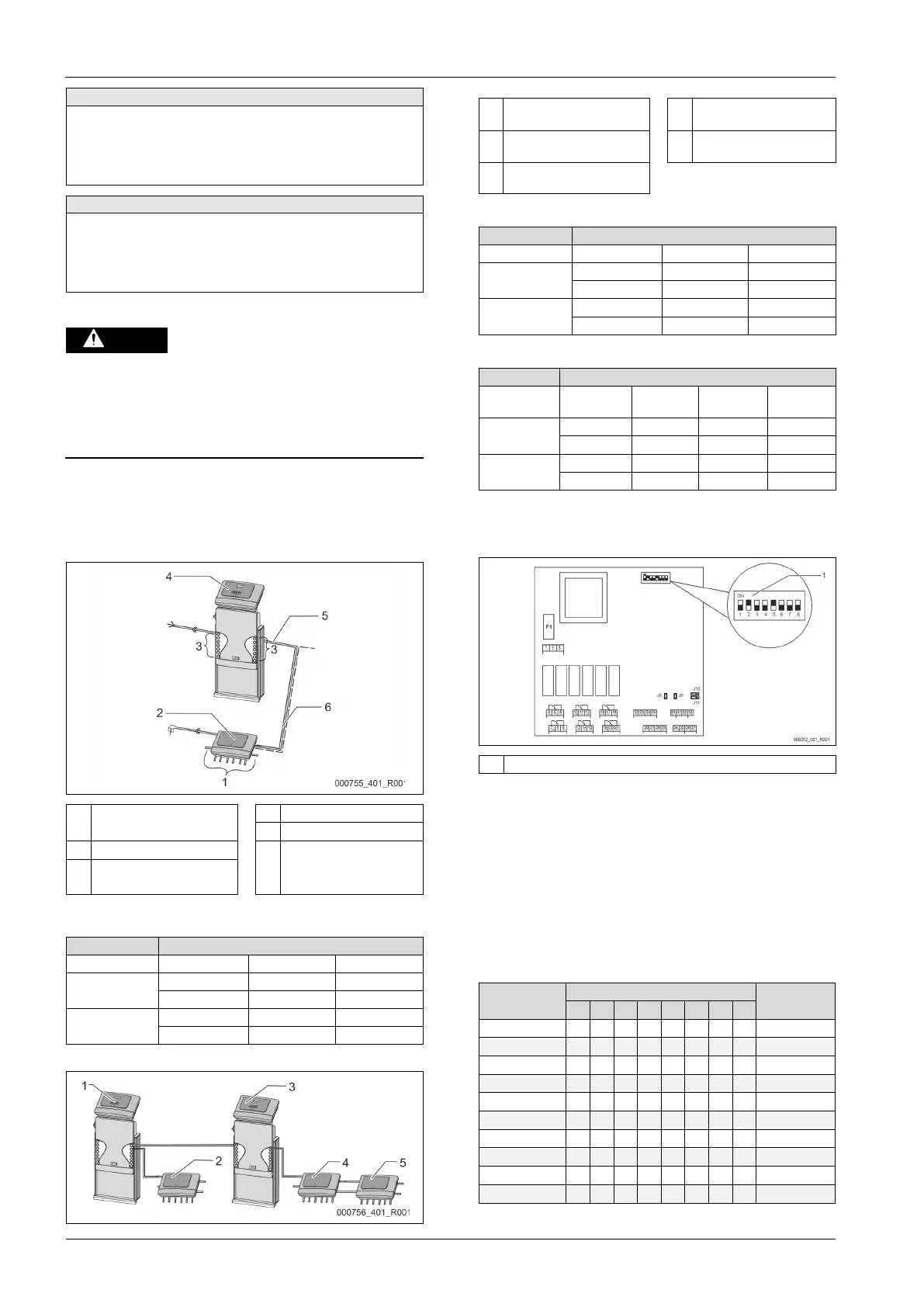

-modul (valbar tilläggsmodul)
— Svenska Variomat Touch — 09.09.2022-Rev. C
• 6 potentialfria reläutgångar (växelkontakt)
• 3 digitalingångar 230 V AC
• 3 digitalingångar 24 V AC
• 2 analoga utgångar (dessa behövs inte eftersom det redan finns i
Control Touch-styrningen.)
• RS-485
• 19,2 kbit/s
• Potentialfri
• Anslutning via kontakt- eller skruvplintar
5.2 Inställningar
Livsfarliga skador genom elektrisk stöt. Även om nätkontakten dras ut från
spänningsförsörjningen kan en spänning på 230 V ligga på delar av
enhetens kretskort.
• Koppla från enhetens styrning fullständigt från
spänningsförsörjningen innan skyddsplåtarna tas av.
• Kontrollera att kretskortet är spänningslöst.
5.2.1 Ställa in slutmotstånd i RS-485-nät
Exempel för aktivering eller avaktivering av slutmotstånd i RS-485-nät.
• På styrningens moderkort hittar du DIP-kontakterna 1 och 2.
• Maximal längd på 1000 meter för RS-485-anslutningen
Enhetsstyrning med I/O-modul
1 I/O-modulens reläutgångar*
• 6 digitala utgångar
4 Styrning Control Touch
5 RS-485-förbindelser
2 I/O-modul 6 Valbar RS-485-förbindelse
• Master – slave
• Fältbuss
3
I/O-ledningarnas
anslutningar
* De 2 analoga utgångarna behövs inte eftersom det i Control Touch-
styrningen redan finns två analoga utgångar för tryck- och nivåmätning.
Inställning av slutmotstånd
Inställningar I/O-modul Control Touch
avaktiverad --- ---
aktiverad --- X
avaktiverad --- ---
Enhetsstyrningar och I/O-modul i master-/slave-funktionen
1
Control Touch-styrningen i
master-funktionen
4
I/O-modul för slave-
funktionen
2
I/O-modul för master-
funktionen
5 I/O-modul för utökning
3
Styrning av Control Touch i
slave-funktionen
Master-funktion
Inställning av slutmotstånd
Inställningar I/O-modul Control Touch
aktiverad X ---
avaktiverad --- ---
aktiverad --- X
avaktiverad --- ---
Slave-funktion
Inställning av slutmotstånd
Inställningar I/O-modul
I/O-modul
för utökning
Control
Touch
aktiverad --- X ---
avaktiverad X --- ---
aktiverad --- --- X
avaktiverad --- --- ---
5.2.2 Inställning av moduladress
Ställa in moduladressen på I/O-modulens moderkort
1 DIP-kontakt
DIP-kontaktens position
DIP-kontakt 1 – 4: • För att ställa in moduladressen
• Variabel inställning på ON eller OFF
DIP-kontakt 5: • Kontinuerligt på position ON
DIP-kontakt 6 – 8: • För interna testsyften
• Under driften i position OFF
Ställ in moduladressen med DIP-kontakterna 1 – 4.
Gör så här:
1. Dra ut nätkontakten från I/O-modulen.
2. Öppna huslocket.
3. Ställ DIP-kontakt 1 – 4 i position ON eller OFF.
1 1 0 0 0 1 0 0 0 1
2 0 1 0 0 1 0 0 0 2
3 1 1 0 0 1 0 0 0 3
4 0 0 1 0 1 0 0 0 4
5 1 0 1 0 1 0 0 0 5
6 0 1 1 0 1 0 0 0 6
7 1 1 1 0 1 0 0 0 7
8 0 0 0 1 1 0 0 0 8
9 1 0 0 1 1 0 0 0 9
10 0 1 0 1 1 0 0 0 10
