I/O
-modul (razširitveni modul kot dodatna oprema)
174
— Slovenščina Variomat Touch — 09.09.2022-Rev. C
5.2.3 Standardne nastavitve I/O-modula
Vhodi in izhodi I/O-modula se opremijo s standardno nastavitvijo.
Standardne nastavitve lahko po potrebi spremenite in prilagodite lokalnim
razmeram.
Vklop vhodov 1 – 6 I/O-modula se prikaže v pomnilniku napak na krmilju
aparata.

Napotek!
•
Standardne nastavitve veljajo od verzije programske opreme
V1.10.
•
Dodatno je mogoče prosto nastaviti vse digitalne vhode in
izhode. Nastavitev opravi servisna služba podjetja Reflex, 
13.1
"Servisna služba podjetja Reflex",  191
Kraj
Izvrednotenje
signalov
Besedilo sporočila
Vnos v
pomnilniku
motenj
Prednost pred
potekom
Signal na vhodu sproži naslednjo akcijo
VHODI
1 Odpiralo
Zunanje nadziranje
temperature
Da Da • Magnetni ventili so zaprti.
• Magnetni ventil (2) v prelivnem vodu (1)
• Magnetni ventil (3) v prelivnem vodu (2)
• Izhodni rele (1) se vklopi.
2 Odpiralo
Zunanji signal, minimalni
tlak
Da Ne • Magnetni ventili so zaprti.
• Magnetni ventil (2) v prelivnem vodu (1)
• Magnetni ventil (3) v prelivnem vodu (2)
• Izhodni rele (2) se vklopi.
3 Odpiralo Ročno napajanje Da Da • Magnetni ventil (1) v napajalnem vodu se ročno odpre.
• Izhodni rele (5) se vklopi.
4 Zapiralo Zasilni izklop Da Da • Črpalki (1) in (2) sta izklopljeni.
• Magnetni ventili (2) in (3) v prelivnih vodih so zaprti.
• Magnetni ventil (1) v napajalnem vodu je zaprt.
• Vklopi „zbirno motnjo“ v krmilju aparata.
5 Zapiralo Ročna črpalka 1 Da Da • Črpalka (1) se ročno vklopi.
• Izhodni rele (5) se vklopi.
6 Zapiralo Ročni prelivn.-1 Da Da Magnetni ventil (1) se odpre.
IZHODI
1 Menjalnik --- --- --- Glejte vhod 1
2 Menjalnik --- --- --- Glejte vhod 2
3 Menjalnik --- --- --- • Minimalni tlak je pod zaht. vrednostjo.
• Sporočilo „ER 01“ v krmilju
4 Menjalnik --- --- --- • Maksimalni tlak je prekoračen
• Sporočilo „ER 10“ v krmilju
5 Menjalnik --- --- --- Vklopi pri ročnem obratovanju
Vklopi pri ustavitvenem obratovanju
Vklopi pri aktivnih vhodih 3,5,6
6 Menjalnik Napaka napajanja --- --- • Nastavne vrednosti napajanja so prekoračene.
• Vklopi naslednje motnje v krmilju aparata:
• „ER 06“ čas napajanja
• „ER 07“ cikli napajanja
• „ER 11“ količina napajanja
• „ER 15“ ventil napajanja
• „ER 20“ maksimalna količina napajanja
5.3 Menjava varovalk
NEVARNOST
Nevarnost zaradi električnega udara!
Življenjsko nevarne poškodbe zaradi električnega udara. Na delih platine
aparata je lahko tudi, če izvlečete
omrežni vtič napajanja z napetostjo, prisotna napetost 230 V.
• Preden boste odstranili pokrove, krmilje aparata v celoti izklopite iz
napajanja.
• Preverite, da platina ni pod napetostjo.

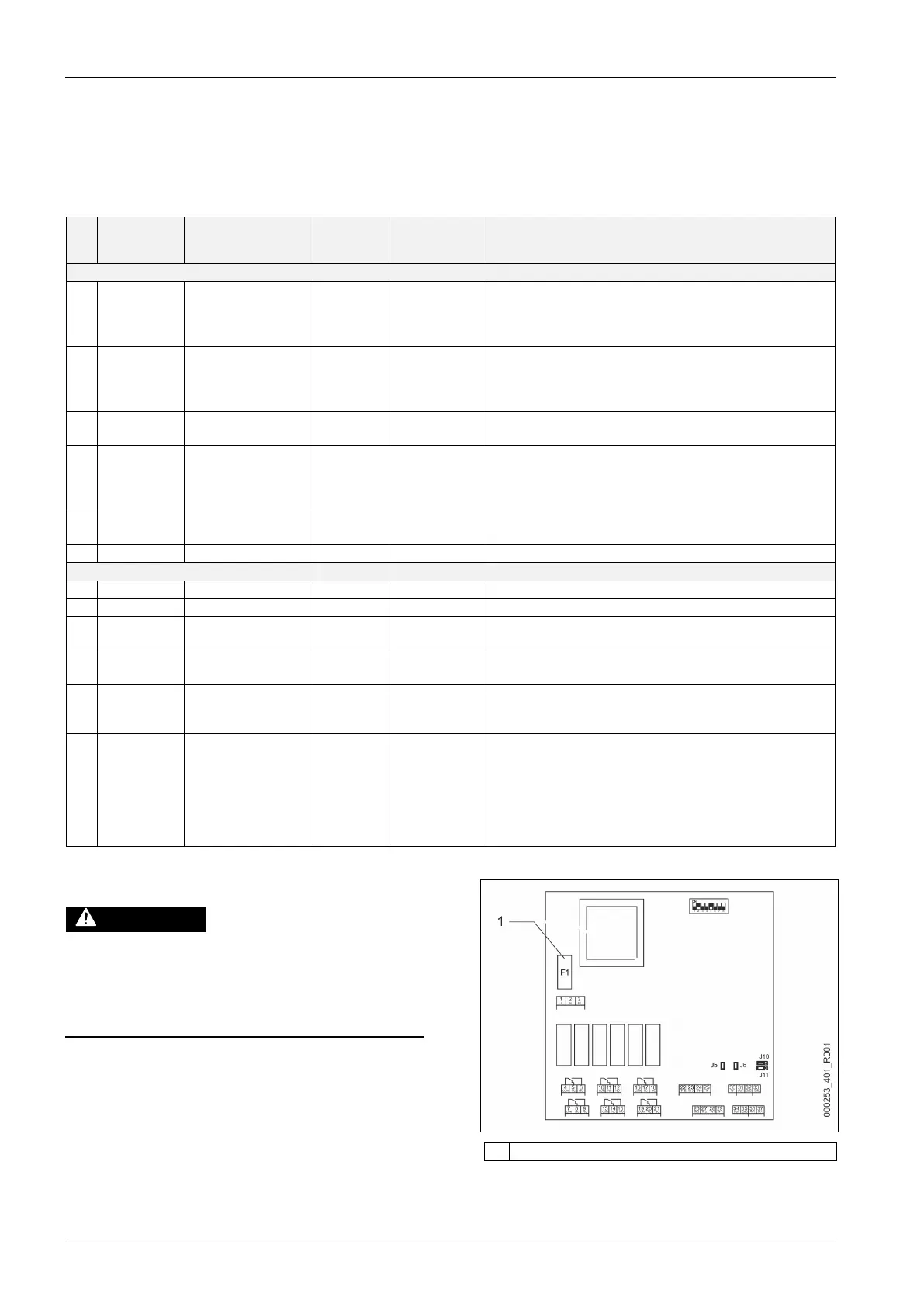

Varovalka se nahaja na osnovni platini I/O-modula.
1 Fina varovalka F1 (250 V, 0, 16 A počasna)
Storite naslednje:
1. Izklopite I/0-modul iz napajanja z napetostjo.
• Izvlecite omrežni vtič ven iz modula.
