— Română Variomat Touch — 09.09.2022-Rev. C

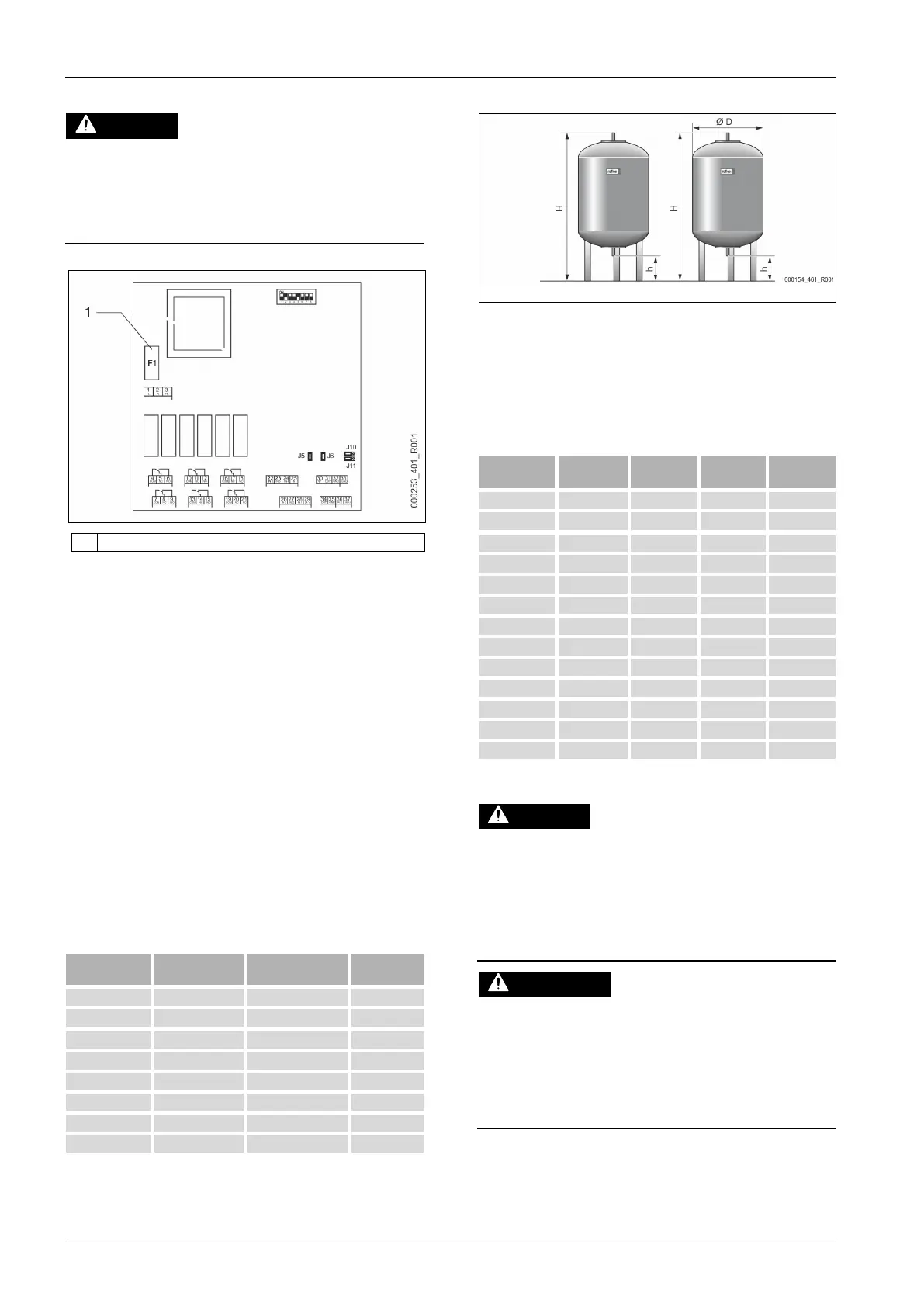

5.3 Schimbarea siguranţelor
Pericol de electrocutare!
Vătămări corporale prin electrocutare, care pun în pericol viaţa. Chiar dacă
s-a scos ştecărul de alimentare, pe piesele plăcuţei cu circuite imprimate a
aparatului poate exista o tensiune de 230 V.
• Înainte de a îndepărta apărătorile, întrerupeţi complet alimentarea
electrică a unităţii de comandă a echipamentului.
• Verificaţi plăcuţa cu circuite imprimate să fie scoasă de sub tensiune.
Siguranţa se găseşte pe placa de bază a modulului I/O.
1 Microsiguranţă F1 (250 V, 0, 16 A fuzibilă)
Procedaţi aşa cum este indicat în continuare.
1. Deconectaţi modulul I/0 de la alimentarea electrică.
• Scoateţi ştecărul de alimentare din modul.
2. Deschideţi capacul compartimentului pentru borne.
3. Scoateţi capacul carcasei.
4. Înlocuiţi siguranţa defectă.
5. Aplicaţi capacul carcasei.
6. Închideţi capacul compartimentului pentru borne.
7. Conectaţi modulul la alimentarea electrică, cu ştecărul.
Înlocuirea siguranţei a luat sfârşit.
6 Date tehnice
6.1 Unitate de comandă
Indicaţie!
Valorile următoare sunt valabile pentru toate
unităţile de comandă:
– Temperatura admisă pe tur:
–
Temperatură de funcţionare admisă:
Temperatură ambiantă admisă:
Grad de protecţie:
Număr interfeţe RS-485:
Modul IO:
Tensiune electrică unitatea de comandă:
70 °C
0 °C – 45 °C
IP 54
1
Opţional
230 V; 2 A
Conectare electrică [
Hz; A]
VS 2-1/35 1,1 50; 5 29
VS 2-1/60 1,1 50; 5 37
VS 2-1/75 1,1 50; 5 50
VS 2-2/35 1,2 50; 5 58
VS 2-2/60 2,2 50; 10 61
VS 2-2/75 2,2 50; 10 89
VS 2-2/95 2,2 50; 10 92
6.2 Vase
Vas de bază Vas de extindere
Indicaţie!
Pentru vasele de bază sunt disponibile izolaţii termice opţionale,
4.6 "Dotarea suplimentară opţională", 479.
Indicaţie!
Valorile următoare sunt valabile pentru toate
vasele:
– Presiunea de funcţionare:
–
Racord:
G1 "
200 634 37 1060 146
300 634 54 1360 146
400 740 65 1345 133
500 740 78 1560 133
600 740 94 1810 133
800 740 149 2275 133
1000/740 740 156 2685 133
1000/1000 1000 320 2130 350
1500 1200 465 2130 350
2000 1200 565 2590 350
3000 1500 795 2590 380
5000 1500 1115 3695 380
7 Montaj
Vătămări corporale prin electrocutare, care pun în pericol viaţa.
La atingerea componentelor aflate sub tensiune se produc vătămări
corporale care pun în pericol viaţa.
• Asiguraţi-vă cu privire la deconectarea cablului de alimentare de la
aparat şi asigurarea împotriva repornirii.
• Asiguraţi-vă că instalaţia nu poate fi repornită de alte persoane.
• Asiguraţi-vă că lucrările de montaj la conexiunea electrică a
echipamentului sunt efectuate doar de către un electrician calificat,
conform prevederilor electrotehnice aplicabile locale.
Pericol de vătămare corporală din cauza lichidului evacuat sub presiune
În cazul unei montări sau unei demontări defectuoase, al unor lucrări de
întreţinere efectuate incorect, la racorduri pot surveni arsuri şi vătămări
corporale, dacă prin acestea ţâşneşte brusc apă fierbinte sau abur fierbinte
sub presiune.
• Asiguraţi efectuarea unei montări, demontări şi unor lucrări de
întreţinere corecte din punct de vedere tehnic.
• Înainte de a efectua montarea, demontarea sau lucrările de
întreţinere la racorduri, asiguraţi-vă că instalaţia este depresurizată.
