I/O modul (voliteľný rozšírený modul)
Variomat Touch09.09.2022-Rev. C
Slovensky
ST Zachytávač nečistôt LIS
Tlaková meracia dóza k
zisteniu hladiny stavu vody
FQIRA+ Kontaktný vodomer DV Odplyňovací ventil
WC Dopĺňacie potrubie VE Vetranie a odvzdušnenie
Expanzná nádoba
Tu môžu byť pripojené základná nádoba a voliteľne viaceré sekundárne
nádoby. Membrána delí nádoby na vzduchový priestor a priestor s vodou a
bráni tak prieniku vzdušného kyslíka do expanznej vody. Vzduchová komora je
v spojení cez potrubie „VE“ s atmosférou. Základná nádoba sa spája s riadiacou
jednotkou hydraulicky flexibilne. To zabezpečuje funkcia merania úrovne „LIS“,
ktorá pracuje s tlakovou meracou dózou.
Riadiaca jednotka
Riadiaca jednotka obsahuje hydraulické zariadenie a riadenie. Tlak sa
zaznamenáva cez senzor tlaku „PIS“, úroveň cez tlakovú meraciu dózu „LIS“ a
zobrazí sa na displeji riadenia.
Udržiavanie tlaku
Ak sa voda zahreje, tak stúpa tlak v systéme zariadení. Pri prekročení tlaku
nastaveného na riadení sa otvára prepúšťací ventil „PV“ a vypúšťa vodu zo
zariadenia cez expanzné potrubie „EC“ do základnej nádoby. Tlak v systéme
znovu klesne. Ak sa voda ochladí, tak klesne tlak v systéme zariadení. Pri
poklese nastaveného tlaku sa zapne čerpadlo „PU“ a čerpá vodu zo základnej
nádoby cez expanzné potrubie „EC“ naspäť do zariadenia. Tlak v systéme
zariadení stúpa. Udržanie tlaku sa zabezpečuje prostredníctvom riadenia a
prostredníctvom tlakovej expanznej nádoby „MAG“ prídavne stabilizuje.
Odplynenie
Na odplyňovanie vody zariadenia sa vyžadujú dva expanzné potrubia „EC“.
Jedno potrubie pre vodu bohatú na plyn zo zariadenia a jedno spätné potrubie
pre odplynenú vodu k zariadeniu. Počas odplyňovania sa nachádza čerpadlo
„PU“ a prepúšťací ventil „PV“ v prevádzke. Tým sa čiastkočný tok vody
zariadenia s obsahom plynu V vedie cez beztlakovú základnú nádobu. Tu sa
vytriedia voľné a uvoľnené plyny cez atmosférický tlak z vody a odvádzajú cez
odplyňovací ventil „DV“. Riadenie zabezpečuje hydraulické vyrovnanie
prostredníctvom regulácie zdvihu prepúšťacieho ventilu „PV.(guľový kohút
motora). Tento proces sa môže použiť v troch rôznych variantách (trvalé
odplynenie, intervalové odplynenie alebo dobehové odplyňovanie).
Dopĺňanie
Ak sa prekročí smerom nadol minimálny stav vody v základnej nádobe , otvorí
sa doplňujúci ventil „WV“ tak dlho kým sa znovu nedosiahne požadovaná
úroveň. Pri dopĺňaní sa kontroluje počet požiadaviek, čas a doba dopĺňania
počas jedného cyklu. V spojení s kontaktným vodomerom FQIRA+ sa
kontroluje príslušné samostatné dopĺňané množstvo a celkové dopĺňa
množstvo.
4.5 Rozsah dodávky
Rozsah dodávky sa popisuje na dodacom liste a obsah sa zobrazí na obale.
Skontrolujte okamžite po príjme tovaru dodávku na kompletnosť a poškodenia.
Zobrazenie škôd vzniknutých pri preprave.
Základné vybavenie na udržiavanie tlaku:
Prístroj na jednej palete.
Riadiaca jednotka a základná nádoba „VG“.
Zabalená základná nádoba s príslušenstvom na montážnej nohe.
Vetranie a odvzdušnenie „VE“
Odplyňovacíventil „DV
Redukčné hrdlo
Tlaková meracia dóza pre hmotnosť „LIS“
Fóliová taška s návodom na obsluhu.
4.6 Voliteľné prídavné vybavenie
Nasledujúce doplňujúce výbavy sú k dostaniu pre prístroj:
Tepelná izolácia pre základnú nádobu
Prídavná nádoba
Zabalené s príslušenstvom na montážnej nohe
Vetranie a odvzdušnenie „VE“
Odplyňovací ventil „DV
Redukčné hrdlo
Prídavné vybavenie s potrubím BOB pre obmedzovač teploty „TAZ+“
Fillset pre dopĺňanie s vodou.
S integrovaným systémovým separátorom, vodomerom,
zachytávačom nečistôt a uzávermi pre dopĺňacie potrubie „WC“.
Fillset Impuls s kontaktným vodomerom FQIRA+ pre dopĺňanie s vodou.
Servitec pre dopĺňanie a odplyňovanie.
Fillsoft pre zmäkčenie dopĺňanej vody z vodovodnej siete s pitnou vodou.
Fillsoft sa zapája medzi Fillset a prístrojom. • Riadenie prístroja
vyhodnocuje dopĺňané množstvá a signalizuje potrebnú výmenu
zmäkčovacích vložiek.
Rozšírenia pre riadenie prístroja:
I/O moduly pre klasickú komunikáciu
Komunikačný modul pre externú obsluhu riadenia
Master-Slave-Connect pre kompozitné obvody s maximálne 10
prístrojmi.
Kompozitný obvod k rozšíreniu výkonu a paralelný obvod 2
hydraulicky priamo spojených zariadení
Zbernicové moduly:
Profibus DP
Ethernet (Modbus TCP/IP)
Modbus RTU
BACnet-IP
BACnet MS/TP
Detektor prasknutia membrány.
Upozornenie!
S doplňujúcimi
vybaveniami sa dodávajú separátne návody na
obsluhu.

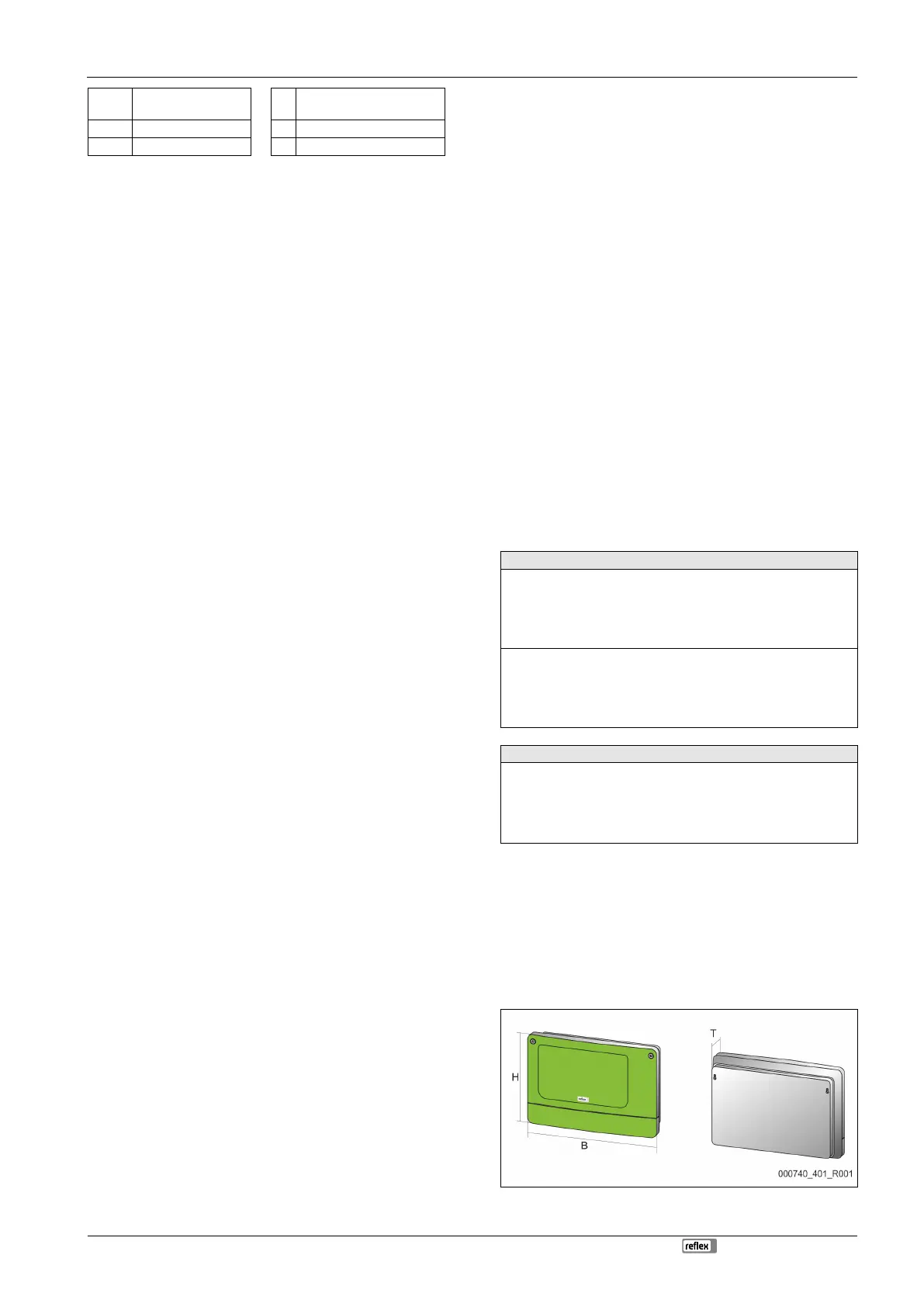

5 I/O modul (voliteľný rozšírený modul)
I/O modul je pripojený z výroby a prepojený káblami.
Slúži k rozšíreniu vstupov a výstupov riadenia Control Touch.
Šesť digitálnych vstupov a šesť digitálnych výstupov slúži k spracovaniu hlásení
a alarmov:
Vstupy
Tri vstupy ako otvárač s 24 V vlastným potenciálom pre štandardné
nastavenia.
Externé monitorovanie teploty
Minimum signál tlaku
Manuálne dopĺňanie vody
Tri vstupy ako zatvárač s 230 V externým potenciálom pre štandardné
nastavenia.
Núdzové vyp.
Manuálna prevádzka (napr. pre čerpadlo alebo kompresor)
Manuálna prevádzka pre prepúšťací ventil
Výstupy
Ako menič bezpotenciálový. Štandardné nastavenie pre hlásenia:
Chyba dopĺňania
Prekročenie nadol minimálneho tlaku
Prekročenie maximálneho tlaku
Manuálna prevádzka alebo zastavovacia prevádzka
Upozornenie!
Pre štandardné nastavenia I/0 modulov, 5.2.3 "Štandardné
nastavenia I/O modulu", 197
Voliteľne sú všetky digitálne vstupy a výstupy voľne
nastaviteľné. Nastavenie sa uskutočňuje prostredníctvom
zákazníckeho servisu podniku Reflex, 13.1 "Zákaznícky servis
podniku firmy Reflex", 214
5.1 Technické údaje
