Variomat Touch — 09.09.2022-Rev. C
Magyar —
7.1 Szerelési feltételek
7.1.1 A szállítási állapot ellenőrzése
A készüléket kiszállítás előtt gondosan ellenőrizzük és becsomagoljuk. Nem lehet
kizárni, hogy szállítás közben ne sérüljön meg.
Az alábbiak szerint járjunk el:
1. Az áru beérkezése után ellenőrizzük a szállítmányt.
• teljességre.
• szállítás közben megsérült-e.
2. Dokumentáljuk a károkat.
3. Vegyük fel a kapcsolatot a szállítóval és reklamáljuk a kárt.
7.2 Előkészítések
A szállított készülék állapota:
• Ellenőrizzük a készülék valamennyi csavarkötését, hogy szorosan
illeszkednek-e. Szükség esetén húzza utána a csavarokat.
A készülék összeszereléséhez szükséges előkészületek:
• Idegeneknek tilos a belépés.
• Fagymentes, jól szellőztetett helyiség.
– Helyiséghőmérséklet 0 °C ... 45 °C (32 °F ... 113 °F).
• Sík, teherbíró padló.
– A tartályok feltöltésekor biztosítsuk a padló megfelelő teherbírását.
– Vegyük figyelembe, hogy a vezérlőegység és a tartályok egy szintre
legyenek állítva.
• Betöltési és vízelvezetési lehetőség.
– DIN 1988 - 100 és En 1717 szabványoknak megfelelő DN 15
töltőcsatlakozást állítsunk rendelkezésre.
– Opcionális hidegvíz bekeverést állítsunk rendelkezésre.
– Készítsünk lefolyót a kiürített vízhez.
• Elektromos csatlakoztatás, 6 "Műszaki adatok", 152.
• Csak engedélyezett szállító- és emelőeszközöket használjunk.
– A tartályokon lévő emelőfülek a DIN 28086 szabvány szerint
függőleges felállításra készültek. Kizárólag szerelési segédeszközként
szolgálnak a felállítás során.
Két emelőfüllel rendelkező tartályok szállításához traverzt kell
használni.
• A méretezésnél a keresztirányú és hosszanti gyorsulási erők nem lettek
figyelembe véve. Ha ilyen típusú terhelések léphetnek fel, akkor ehhez
külön igazolásra van szükség, és ezt egyeztetni kell.
7.3 Elvégzése
Szakszerűtlen szerelés által okozott kár
A csővezetékek vagy a berendezés szerelvényeinek csatlakoztatása további
igénybevételnek teheti ki az készüléket.
• A csővezetékeket erős- és nyomatékmentesen csatlakoztassuk, és
rezgésmentesen fektessük.
• Szükség esetén gondoskodjunk a csővezetékek vagy szerelvények
megtámasztásáról.
• Kérdések esetén forduljunk a Reflex After Sales & Service részleghez.
Az összeszereléshez az alábbi munkákat végezzük el:
• Állítsuk be a készüléket.
• Töltsük ki az alaptartályt és esetleg ha vannak, a követő tartályokat.
• Hozzuk létre a vezérlőegység víz oldali csatlakozásait a berendezés felé.
• A sorkapocs bekötési terv szerint hozzuk létre az interfészeket.
• Egymás között csatlakoztassuk az opcionális követő tartályokat és az
alaptartályt.
Tudnivaló!
Szereléskor vegyük figyelembe a
szerelvények kezelését és a csatlakozó
vezetékek befolyási lehetőségeit.
7.3.1 Elhelyezés
Határozzuk meg a vezérlőegység, az alaptartályok és adott esetben a kiegészítő
tartályok helyzetét.
• Variomat 2-1:
– A vezérlőegységet az alaptartály mindkét oldalán vagy előtt lehet
felállítani. A vezérlőegységnek az alaptartályhoz képest mért
távolsága a csomagban található csatlakozókészlet hosszából adódik.
• Variomat 2-2:
– A vezérlőegységet az alaptartály jobb és bal oldalán lehet felállítani.
A vezérlőegységnek az alaptartályhoz képest mért távolsága a
csomagban található csatlakozókészlet hosszából adódik.

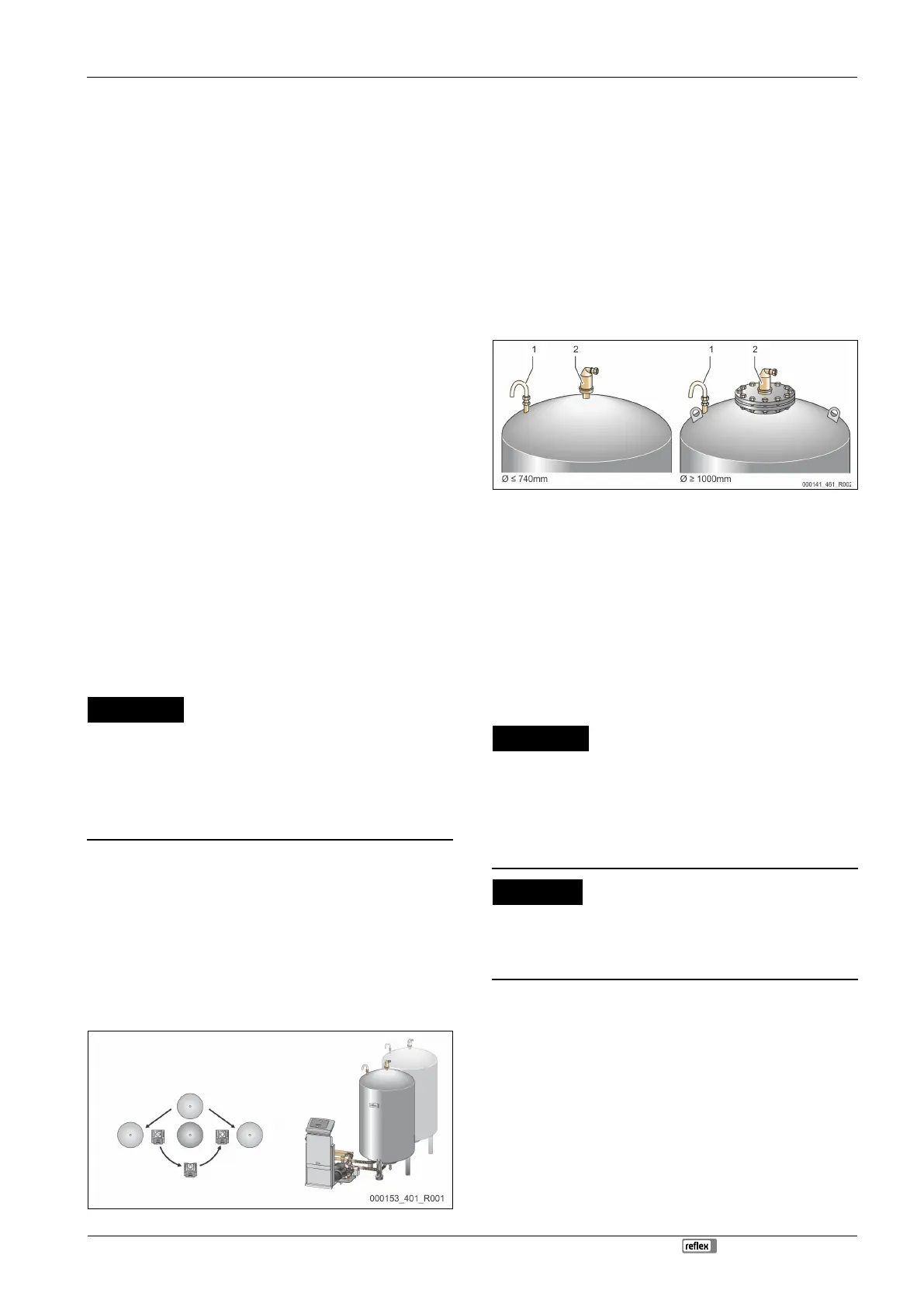

7.3.2 Az tartályokhoz való rászerelhető részek szerelése
A felszerelhető komponensek fóliatasakba vannak csomagolva és a tartályok
egyik lábához vannak rögzítve.
• Nyomáskiegyenlítő könyök (1).
• Reflex Exvoid előszerelt visszacsapó szeleppel (2)
• „LIS” súlymérőcella
A felszerelhető komponensek esetén az alábbi munkákat végezzük el:
1. Szereljük fel a Reflex Exvoid (2) készüléket a mindenkori tartály
csatlakozójára.
2. Távolítsuk el a védősapkát a visszacsapó szelepről.
3. Szereljük fel a tartályokra a nyomáskiegyenlítő könyököt (1) szorítógyűrűs
csavarzattal a szellőztetés és a légtelenítés felé.
Tudnivaló!
A „LIS“ súlymérőcellát
csak az alaptartály végleges felállítása után
szereljük be, 7.3.3 "A tartályok felállítása", 153.
Tudnivaló!
Ne zárjuk el a szellőztetőt és légtelenítőt, hogy a működés zavartalan
legyen.
7.3.3 A tartályok felállítása
FIGYELEM
Szakszerűtlen szerelés által okozott kár
A csővezetékek vagy a berendezés szerelvényeinek csatlakoztatása további
igénybevételnek teheti ki az készüléket.
• A csővezetékeket erős- és nyomatékmentesen csatlakoztassuk, és
rezgésmentesen fektessük.
• Szükség esetén gondoskodjunk a csővezetékek vagy szerelvények
megtámasztásáról.
• Kérdések esetén forduljunk a Reflex After Sales & Service részleghez.
Készülékkárok a szivattyú szárazonfutása következtében
A szivattyú szakszerűtlen csatlakoztatásakor fennáll a szárazonfutás veszélye.
• A túláramgyűjtő és a szivattyú csatlakozását nem szabad összecserélni.
• Ügyeljünk arra, hogy a szivattyú megfelelően legyen csatlakoztatva az
