I/O modülü (opsiyonel genişletme modülü)
Variomat Touch — 09.09.2022-Rev. C
Türk —
ST Kir toplayıcısı LIS
Su seviyesini tespit etmek için
ağırlık ölçüm hücresi
FQIRA+ Kontak su sayacı DV Gaz tahliye valfi
WC Su takviye hattı VE Havalandırma ve hava tahliyesi
Genleşme tankı
Bir ana tank ve isteğe bağlı olarak birden fazla ikincil tank bağlı olabilir. Bir
membran, tankları bir hava ve bir su bölmesine ayırır ve böylece genleşme
suyuna hava oksijeni girişini önler. Hava bölmesi, bir "VE" hattı üzerinden
atmosfere bağlıdır. Ana tank kontrol ünitesine hidrolik olarak esnek bir şekilde
bağlanır. Bu şekilde bir ağırlık ölçüm hücresi ile çalışan "LIS" seviye ölçümü
fonksiyonu sağlanır.
Kontrol ünitesi
Kontrol ünitesi, hidrolik ve kumanda sistemini içerir. Basınç, basınç sensörü
"PIS" üzerinden ve seviye, "LIS" ağırlık ölçüm hücresi üzerinden tespit edilir ve
kumanda sisteminin ekranında gösterilir.
Basıncın korunması
Su ısıtıldığında, sistemdeki basınç artar. Kumanda sisteminde ayarlanan basınç
aşıldığında, "PV" taşma valfi açılır ve sistemdeki su "EC" genleşme hattı
üzerinden ana tanka tahliye edilir. Sistemdeki basınç tekrar düşer. Su
soğuduğunda, sistemdeki basınç düşer. Ayarlanan basıncın altında
kalındığında, "PU" pompası açılır ve ana tanktaki su "EC" genleşme hattından
sisteme geri beslenir. Sistemdeki basınç artar. Basınç koruma işlemi, kumanda
sistemi tarafından gerçekleştirilir ve "MAG" basınçlı genleşme tankı tarafından
ilave olarak stabilize edilir.
Gaz tahliyesi
Sistem suyunda gaz giderme için iki "EC" genleşme hattı gereklidir. Bir hat,
sistemin gaz açısından zengin suyunu ve bir geri dönüş hattı, gazdan
arındırılmış suyu sisteme geri beslemek için gereklidir. Gaz giderme işlemi
esnasında "PU" pompası ve "PV" taşma valfi devrededir. Böylece gaz açısından
zengin V sistem suyunun kısmî akışı, basınçsız ana tank üzerinden taşınır.
Burada serbest ve çözülen gazlar, atmosferik basınç üzerinden sudan ayrılır ve
"DV" gaz tahliye valfi üzerinden çıkarılır. Kumanda, "PV” taşma valfinin
(motorlu küresel vananın) strokunu ayarlayarak hidrolik dengeleme sağlar. Bu
süreç, üç farklı şekilde (kesintisiz gaz tahliyesi, aralıklı gaz tahliyesi veya
müteakip gaz tahliyesi) uygulanabilir.
Su takviyesi
Ana tanktaki asgari su seviyesinin altına inildiğinde, "WV" su takviye vanası
istenen seviye tekrar elde edilene dek açılır. Su takviyesinde bir döngü
esnasında olan talep sayısı, süre ve su takviye süresi denetlenir. Bir FQIRA+
kontak su sayacı ile bağlantılı olarak ilgili su takviye miktarı ve toplam su
takviye miktarı denetlenir.
4.5 Teslimat kapsamı
Teslimatın kapsamı sevk irsaliyesinde tanımlanır ve içerik ambalajın üzerinde
gösterilir. Ürünü teslim aldıktan hemen sonra teslimatta eksik ve hasar olup
olmadığını kontrol edin. Nakliye hasarlarını derhal şikayet edin.
Basınç korumaya yönelik temel donanım:
• Palet üzerinde cihaz.
– Kontrol ünitesi ve "VG" ana tankı.
– Ana tank, montaj ayağındaki aksesuarlar ile birlikte paketlenmiştir.
• "VE" havalandırması ve hava tahliyesi
• “DV” gaz gidermevalfi
• Redüksiyon manşonu
• “LIS” ağırlık ölçüm hücresi
– Kullanım kılavuzunun bulunduğu folyo torba.
4.6 Opsiyonel ek donanım
Cihaz için şu ek donanımlar temin edilebilir:
• Ana tank için ısı yalıtımı
• İkincil tanklar
– Montaj ayağındaki aksesuarlar ile birlikte paketlenmiştir
• "VE" havalandırması ve hava tahliyesi
• "DV" gaz tahliye valfi
• Redüksiyon manşonu
• Sıcaklık sınırlayıcısı "TAZ+" için BOB borulu ek donanım
• Su takviyesi için Fillset.
– “WC" su takviye hattı için, entegre sistem ayırıcı, su sayacı, kir
toplayıcısı ve kapatıcılar ile.
• Su takviyesi için FQIRA+ kontak su sayaçlı Fillset Impuls.
• Su takviyesi ve gaz giderme işlemi için Servitec.
• Kullanım suyu sistemlerinden gelen takviye suyunun yumuşatılması için
Fillsoft.
– Fillsoft; Fillset ile cihaz arasına takılır. Cihazın kumandası, su takviye
miktarlarını değerlendirir ve yumuşatma kartuşlarının değişmesi
gerektiğini gösterir.
• Cihazın kumandası için genişletmeler:
– Klasik iletişim için G/Ç modülleri
– Kumandanın haricî kullanımı için iletişim modülü
– En fazla 10 cihazla birleşik devreler için Master-Slave-Connect.
– Doğrudan hidrolik bağlantılı 2 sistem için paralel bağlantı ve güç
genişletme için birleşik bağlantı
– Veri yolu modülleri:
• Profibus DP
• Ethernet (Modbus TCP/IP)
• Modbus RTU
• BACnet-IP
• BACnet MS/TP
• Membran yırtılma dedektörü.
Bilgi!
Ek donanımlarla birlikte ayrı kullanım kılavuzları teslim edilir.
5 I/O modülü (opsiyonel genişletme modülü)
I/O modülünün bağlantısı ve kablolaması fabrika tarafından yapılmıştır.
Bu modül, Control Touch kumandanın giriş ve çıkışlarını genişletmek için
kullanılır.
Altı dijital giriş ve altı dijital çıkış, mesajların ve alarmların işlenmesi için
kullanılır:
Üç giriş, standart ayarlar için 24 V öz potansiyelli normalde kapalı kontaktır.
• Harici sıcaklık denetimi
• Asgari basınç sinyali
• Manüel su takviyesi
Üç giriş, standart ayarlar için 230 V harici potansiyelli normalde açık
kontaktır.
• Acil Kapama
• Manüel işletim (örn. pompa veya kompresör için)
• Taşma valfi için manüel işletim
Potansiyelsiz değiştirme kontağıdır. Mesajlar için standart ayar:
• Su takviye hatası
• Asgari basıncın altına düşme
• Azami basıncın üstüne çıkma
• Manüel işletim veya durma işletimi
I/O modüllerinin standart ayarları için bkz. Bölüm 5.2.3 "I/O
modülü standart ayarları", 505
Opsiyonel olarak tüm dijital giriş ve çıkışlar serbestçe
ayarlanabilir. Ayarlama Reflex müşteri hizmetleri tarafından
yapılır, 13.1 "Reflex fabrika müşteri hizmetleri", 522

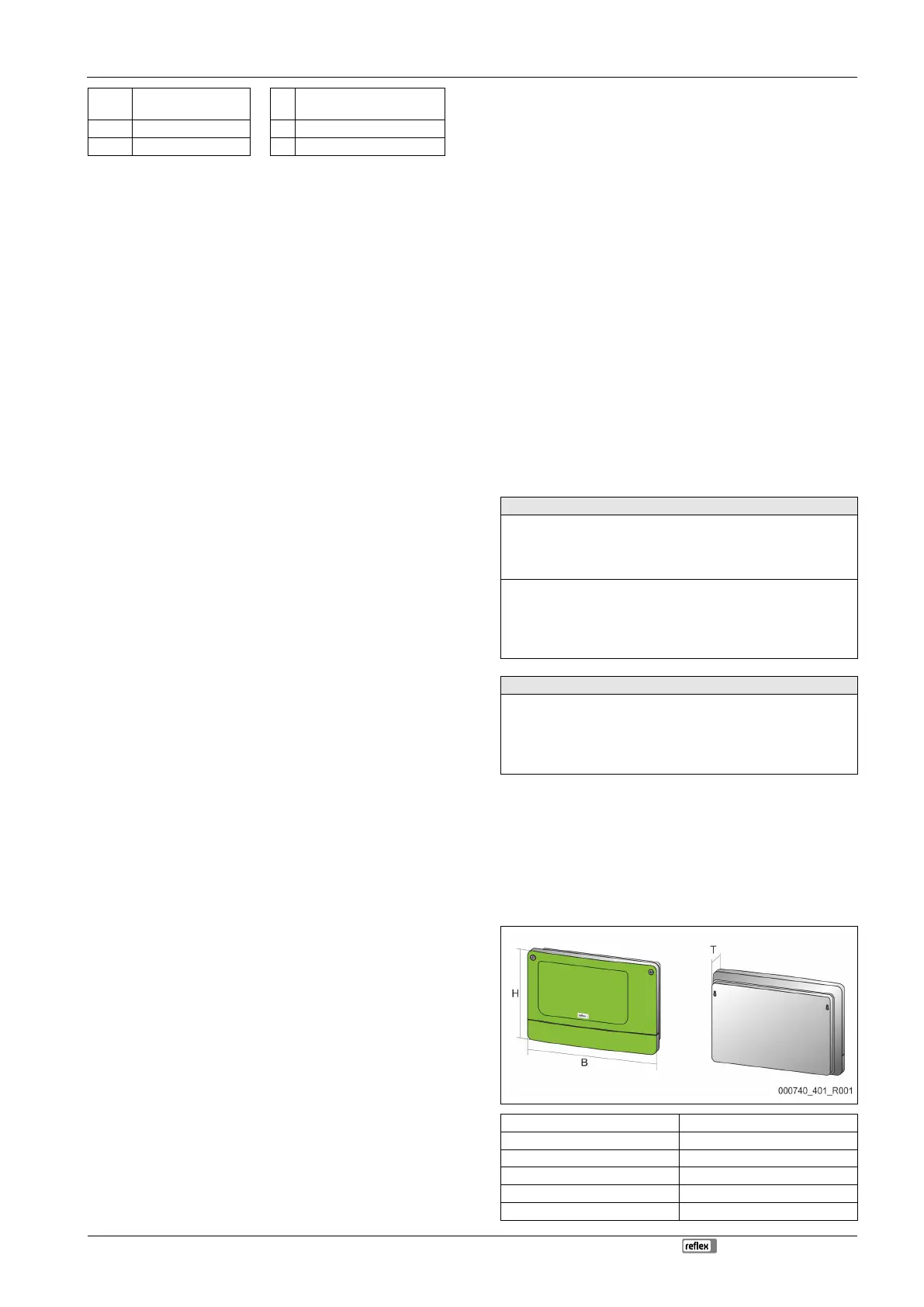

5.1 Teknik veriler
Muhafaza Plastik muhafaza
Genişlik (G): 340 mm
Yükseklik (Y): 233,6 mm
Derinlik (D): 77 mm
Ağırlık: 2,0 kg
Müsaade edilen işletim sıcaklığı: -5 °C – 55 °C
