Montaža
180
— Slovenščina Variomat Touch — 09.09.2022-Rev. C
7.5 Električni priključek
NEVARNOST
Življenjsko nevarne poškodbe zaradi električnega udara.
Pri dotikanju sklopov, ki so pod napetostjo, se lahko življenjsko nevarno
poškodujete.
• Prepričajte se, da je napajalni vod do aparat odklopljen in zavarovan
pred ponovnim vklopom.
• Zagotovite, da druge osebe naprave ne bodo mogle vklopiti.
• Zagotovite, da bodo montažna dela na električnem priključku aparata
izvajali samo električarji in v skladu z lokalno veljavnimi
elektrotehničnimi predpisi.

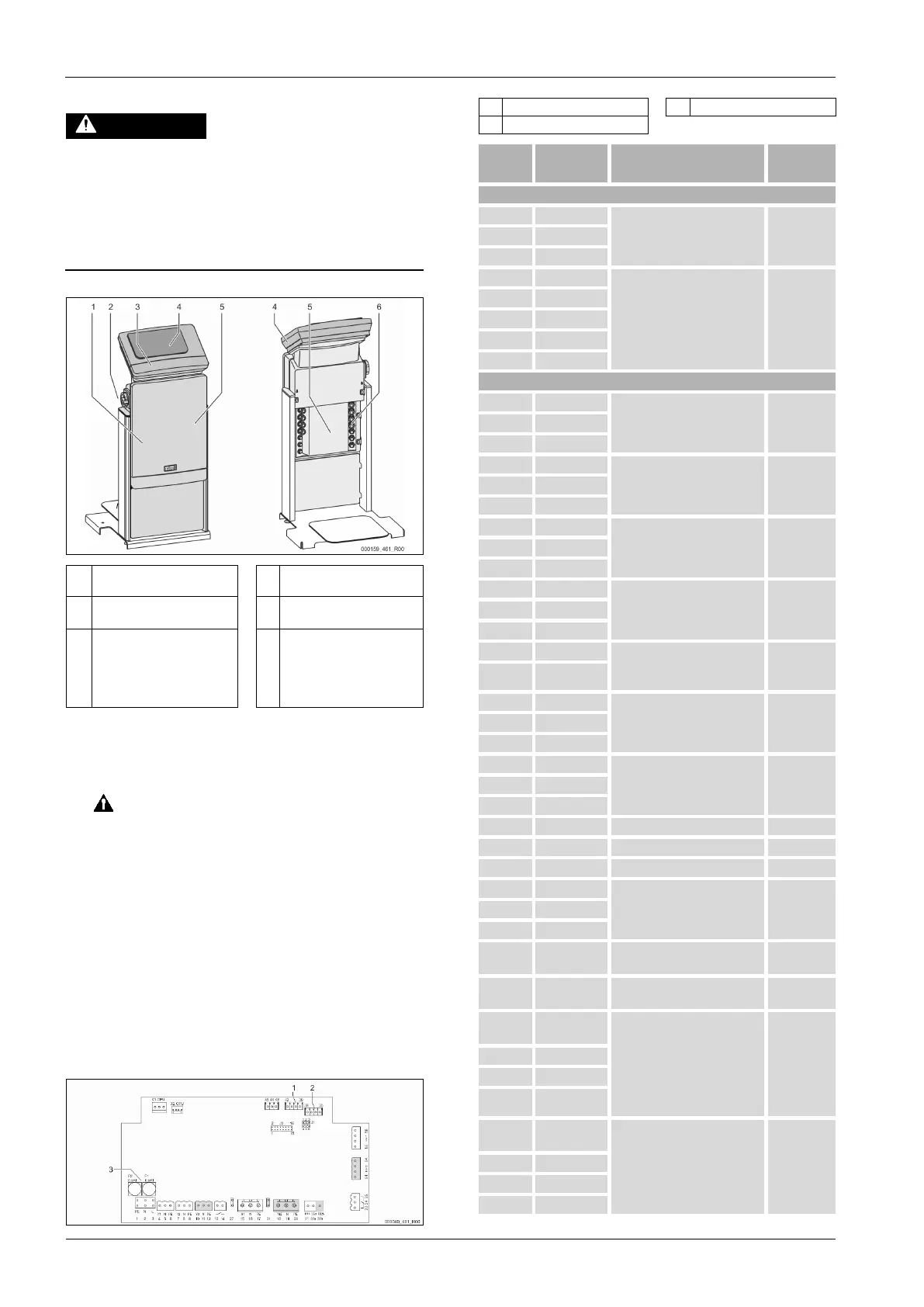

Pri električnem priključku razlikujemo med priključnim in upravljalnim delom.
1
Pokrov priključnega dela (za
odpret)
4 Dotično krmilje
2 Glavno stikalo 5
Hrbtna stran priključnega
dela
3
Pokrov upravljalnega dela (za
odpret)
• Vmesniki RS-485
• Izhodi za tlak in nivo
6 Odprtine za vodenje kablov
• Napajanje in varovala
• Kontakti brez
potenciala
• Priključek črpalke „PU“
Naslednji opisi veljajo za standardne naprave in se omejujejo na priključke, ki
jih je treba izdelati na mestu postavitve.
1. Preklopite napravo v breznapetostno stanje in jo zavarujte proti
ponovnemu vklopu.
2. Odvzemite pokrove.
NEVARNOST Življenjsko nevarne poškodbe zaradi električnega
udara. Kljub temu, da ste izvlekli omrežni vtič iz vtičnice za napajanje, so
lahko deli platine aparata še vedno pod napetostjo 230 V. Preden boste
odstranili pokrove, krmilje aparata v celoti izklopite iz napajanja.
Preverite, da platina ni pod napetostjo.
3. Vstavite primeren vijačni spojnik za kable za vodenje kabla na hrbtni
strani priključnega dela. Na primer je to M16 ali M20.
4. Napeljite vse potrebne kable skozi vijačni spojnik za kable.
5. Vse kable priključite v skladu s priključnim načrtom.
– Upoštevajte za zaščito na mestu postavitve vrednosti priključne
moči aparata,  6 "Tehnični podatki",  175.
6. Montirajte pokrov.
7. Priključite omrežni vtič na vtičnico oskrbe z napetostjo 230 V.
8. Vklopite napravo.
Električni priključek je izdelan.
7.5.1 Priključni načrt
7.5.2 Priključni načrt za priključni del
1 Tlak 3 Varovalke
2
Nivo
Številka
sponke
Signal
Funkcija
Kabelska
povezava
Oskrba z napetostjo
X0/1 L
Napajanje 230 V, maksimalno
16 A
Na mestu
postavitve
X0/2
N
X0/3 PE
X0/1 L1
Napajanje 400 V,
največ 20 A
(Velja samo za Variomat Giga in
Variomat 140!)
Na mestu
postavitve
X0/2 L2
X0/3 L3
X0/4 N
X0/6 PE
Platine
1 PE
Oskrba z napetostjo Tovarniško 2 N
3 L
4
Y1
Magnetni ventil za napajanje
WV
Tovarniško 5 N
6 PE
7 Y2
Prelivni ventil PV 1 (motorna
krogelna pipa ali magnetni
ventil)
-- 8 N
9 PE
10 Y3
Prelivni ventil PV 2 (motorna
krogelna pipa ali magnetni
ventil)
--- 11 N
12 PE
13
Sporočilo zaščite proti suhemu
teku (brez potenciala)
najv. 230 V, 2 A
Na mestu
postavitve,
kot opcija
14
15
M1
Črpalka PU 1 Tovarniško 16 N
17 PE
18 M2
Črpalka PU 2 Tovarniško 19 N
20 PE
21 FB1 Nadzor napetosti črpalke 1 Tovarniško
22a FB2a Nadzor napetosti črpalke 2 Tovarniško
22b FB2b --- ---
23 NC
Zbirno sporočilo (brez
potenciala)
najv. 230 V, 2 A
Na mestu
postavitve,
kot opcija
24 COM
25 NO
27 M1
Ploščati vtič za oskrbo črpalke 1
z napetostjo
Tovarniško
31 M2
Ploščati vtič za oskrbo črpalke 2
z napetostjo
Tovarniško
35
+18 V
(modra)
Analogni vhod za merjenje
nivoja LIS
na osnovni posodi
Kabel:
tovarniško
dodan;
Senzor-vtič:
za dodati na
mestu
postavitve
36 GND
37 AE (rjava)
38 PE (oklep)
39
+18 V
(modra)
Analogni vhod za tlak PIS
na osnovni posodi
Na mestu
postavitve,
kot opcija
40 GND
41 AE (rjava)
42 PE (oklep)
