Reflex Variomat Touch VS 2-1/60 Original Operating Manual

Montavimas
272
— Lietuvių k. Variomat Touch — 09.09.2022-Rev. C
1 Šilumos generatorius
2
Pasirenkama papildoma įranga
3 Papildomas indas
4 „Reflex“ greitojo sujungimo jungtis R 1 x 1
5 Pagrindinis indas
6 Pagrindinio indo jungiamųjų dalių rinkinys
7
Valdymo bloko iliustracijos pavyzdys
EC Degazavimo linija
• dujų prisotintas vanduo iš įrangos
• degazuotas vanduo į įrangą
LIS Lygio matuoklis „LIS“
WC Papildymo linija
MAG Slėginis plėtimosi indas
Jei reikia, įrenkite ≥ 35 litrų membraninį slėginį plėtimosi indą MAG (pvz.,
„Reflex N“). Jis mažina įsijungimo dažnumą ir kartu gali būti naudojamas
šilumos generatoriui apsaugoti. Jei įrengiama šildymo įranga, pagal DIN / EN
12828 tarp įrenginio ir šilumos generatoriaus turi būti montuojama blokavimo
armatūra. Kitu atveju turi būti įtaisomi užfiksuojamieji uždarikliai.

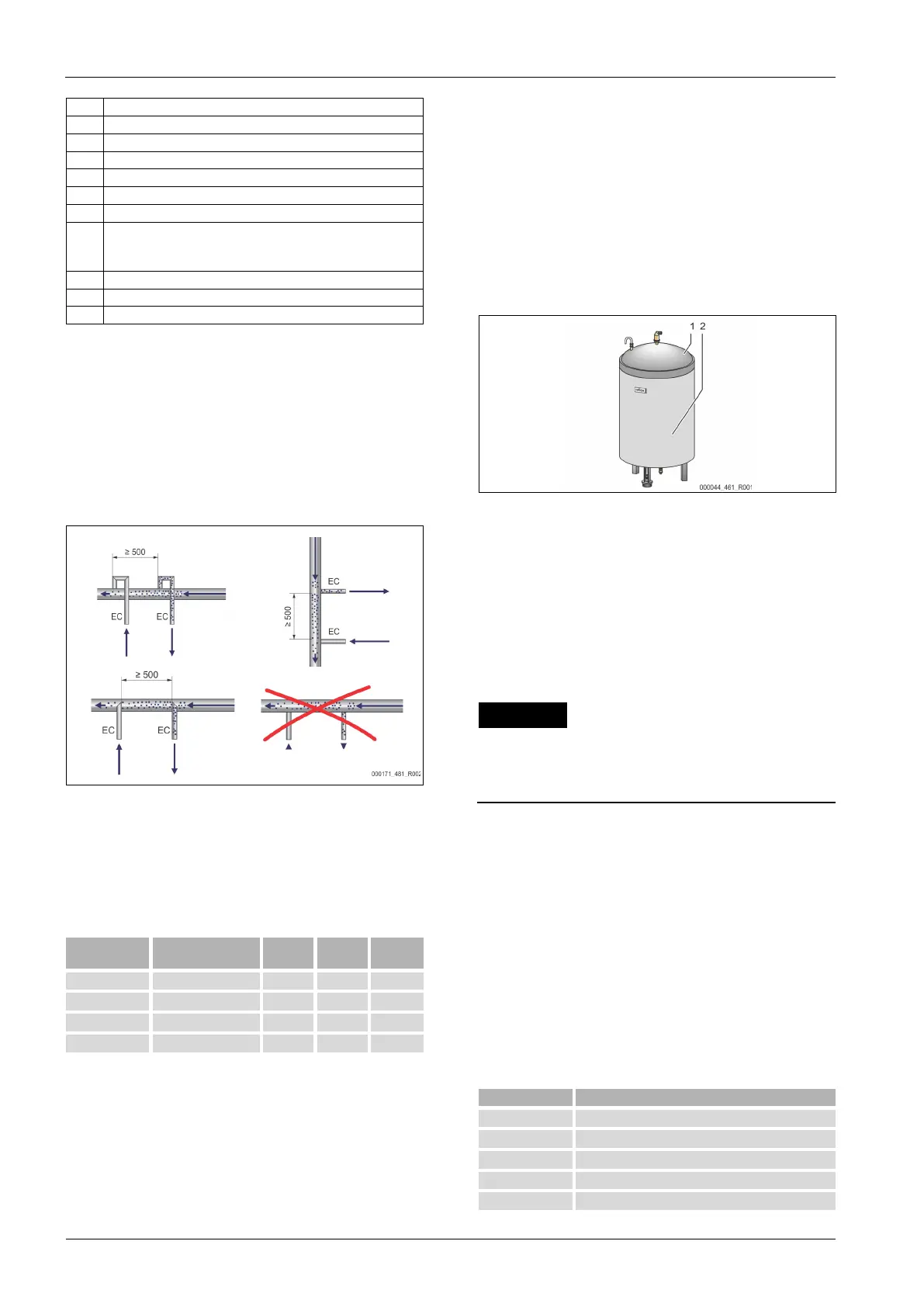

Plėtimosi linijos „EC“
Dėl degazavimo funkcijos reikia nutiesti dvi plėtimosi linijas „EC“.
• Viena linija iš įrangos – dujų prisotintam vandeniui.
• Viena linija į įrangą – degazuotam vandeniui.
Nominalus jungties plotis „DN“, skirtas plėtimosi linijoms „EC“, turi būti
pritaikytas pagal minimalų darbinį slėgį „P
0
“.
P
0
apskaičiavimas,  8.2 "„Variomat“ perjungimo vertės",  276.
Nominalus jungties plotis „DN“ taikomas iki 10 m ilgio plėtimosi linijoms. Jei
linija ilgesnė, rinkitės vienu dydžiu didesnę jungtį. Susiejimas turi būti
atliekamas sistemos pagrindiniame sraute „V“. Srauto tekėjimo kryptimi žiūrint
link įrangos, vandens su dujomis plėtimosi linija turi būti įrengta prieš plėtimosi
liniją su degazuotu vandeniu.
Stenkitės, kad nepatektų stambių nešvarumų ir dėl to nepersipildytų įrenginio
purvo rinktuvas „ST“. Plėtimosi linijas „EC“ prijunkite pagal šalia pateiktas
schemas.
Tipas
Minimalus darbinis
slėgis p
0
(bar)
DN32
DN40
DN50
VS 2
-1 X --- ---
VS 2
-2/35 X --- ---
VS 2
-2 ≤ 3,5 --- X ---
VS 2
-2 > 3,5 --- --- X

Pastaba!
Plėtimosi linijų „EC“ prijungimo taške
vandens temperatūra turi būti
nuo 0
°C iki 70 °C. Naudojant indus priekyje, veikimo diapazonas
nepadidėja. Pratekant per degazavimo fazę nebūtų užtikrinama
šiluminė apsauga.
7.3.4.2 Papildymo linija
Jei prie įrenginio neprijungtas automatinio vandens papildymo prietaisas,
papildymo jungtį „WC“ reikia uždaryti ½ colio akle G.
• Kad įrenginys nesugestų, papildykite vandens rankiniu būdu.
• Prieš papildymo magnetinį vožtuvą sumontuokite mažiausiai vieną purvo
rinktuvą „ST“, kurio filtro akučių dydis ≤ 0,25 mm.
– Tarp purvo rinktuvo „ST“ ir papildymo magnetinio vožtuvo
nutieskite trumpą liniją.

Pastaba!
Kai viršijamas statinis 6
bar slėgis, papildymo linijoje „WC“ naudokite
slėgio reduktorių.

Pastaba!
Jei papildoma iš vandentiekio, prireikus
papildymo linijoje „WC“
įrenkite „Reflex Fillset“
,  4.6 "Pasirenkama papildoma įranga",  266.
•
„Reflex“ papildymo sistemos (pavyzdžiui, „Reflex Fillset“)
sukonstruotos papildymo našumui iki < 1 m³/val. pasiekti.
7.3.5 Šiluminės izoliacijos montavimas
Ant pagrindinio indo (1) uždėkite papildomą šilumos izoliaciją (2), užtraukite
jos užtrauktuką.

Pastaba!
Šildymo įrangos pagrindinį indą ir plėtimosi linijas „EC“ izoliuokite,
kad nebūtų prarandama šiluma.
–
Pagrindiniam indo dangčiui ir papildomam indui šilumos
izoliacijos nereikia.

Pastaba!
Jei susidaro kondensato, objekte sumontuokite šilumos
izoliaciją.
7.3.6 Svorio matavimo elemento montavimas
DĖMESIO
Svorio matavimo elemento pažeidimas netinkamai montuojant
Netinkamai sumontavus pripildymo lygio matuoklio „LIS“ svorio matavimo
elementą, kyla pavojus pažeisti, gali netinkamai veikti funkcijos ir sutrikti
matavimas.
• Laikykitės svorio matavimo elemento montavimo nuorodų.
Lygio matuoklis LIS veikia su svorio matavimo elementu. Jį montuokite tik tada,
kai pagrindinis indas yra reikiamoje padėtyje,  7.3.3 "Indų pastatymas",
 270. Atkreipkite dėmesį į šias pastabas:
• Nuo pagrindinio indo kojų nuimkite transportavimo apsaugas (medžio
trinkeles).
• Pakeiskite transportavimo apsaugą svorio matavimo elementu.
– Svorio matavimo elementą, naudojant pristatytus varžtus, galima
pasirinktinai montuoti prie pagrindinio indo kojos. Tačiau tvirtinti
prie info kojos nebūtina.
• Stenkitės svorio matavimo elemento nestumdyti, pavyzdžiui, vėliau
išlygiuodami indą.
• Pagrindinį indą ir pirmą papildomą indą prijunkite lanksčiomis žarnomis.
– Naudokite pridedamą jungčių rinkinį,  7.3.3 "Indų pastatymas",
 270.
• Nustatykite pripildymo lygio nulinę padėtį, kai pagrindinis indas
išlygiuotas ir iki galo ištuštintas,  8.6 "Valdiklio parametrų nustatymas
kliento meniu",  278.
Orientacinės lygio matavimo vertės:
Pagrindinis indas
Matavimo intervalas
200 l 0–4 bar
300–500 l 0–10 bar
600–1000 l 0–25 bar
1500–2000 l 0–60 bar
3000–5000 l 0–100 bar
