Variomat Touch — 09.09.2022-Rev. C
Português —
5 Unidade de comando
WC Tubagem de realimentação
PIS Transdutor de pressão
WV Eletroválvula para a realimentação
ST Filtro de sujidade
EC Tubagem de desgaseificação
• Para a água rica em gás vinda da instalação.
• Para a água desgaseificada fornecida à instalação.
LIS Medição do nível
A água de aquecimento urbano é especialmente adequada como água de
realimentação.
• Pode prescindir-se do tratamento da água.
• Utilizar um filtro de sujidade "ST" para a realimentação com uma abertura
de malha ≥ 0,25 mm.
Nota!
É necessária a aprovação do fornecedor da água de aquecimento
urbano.

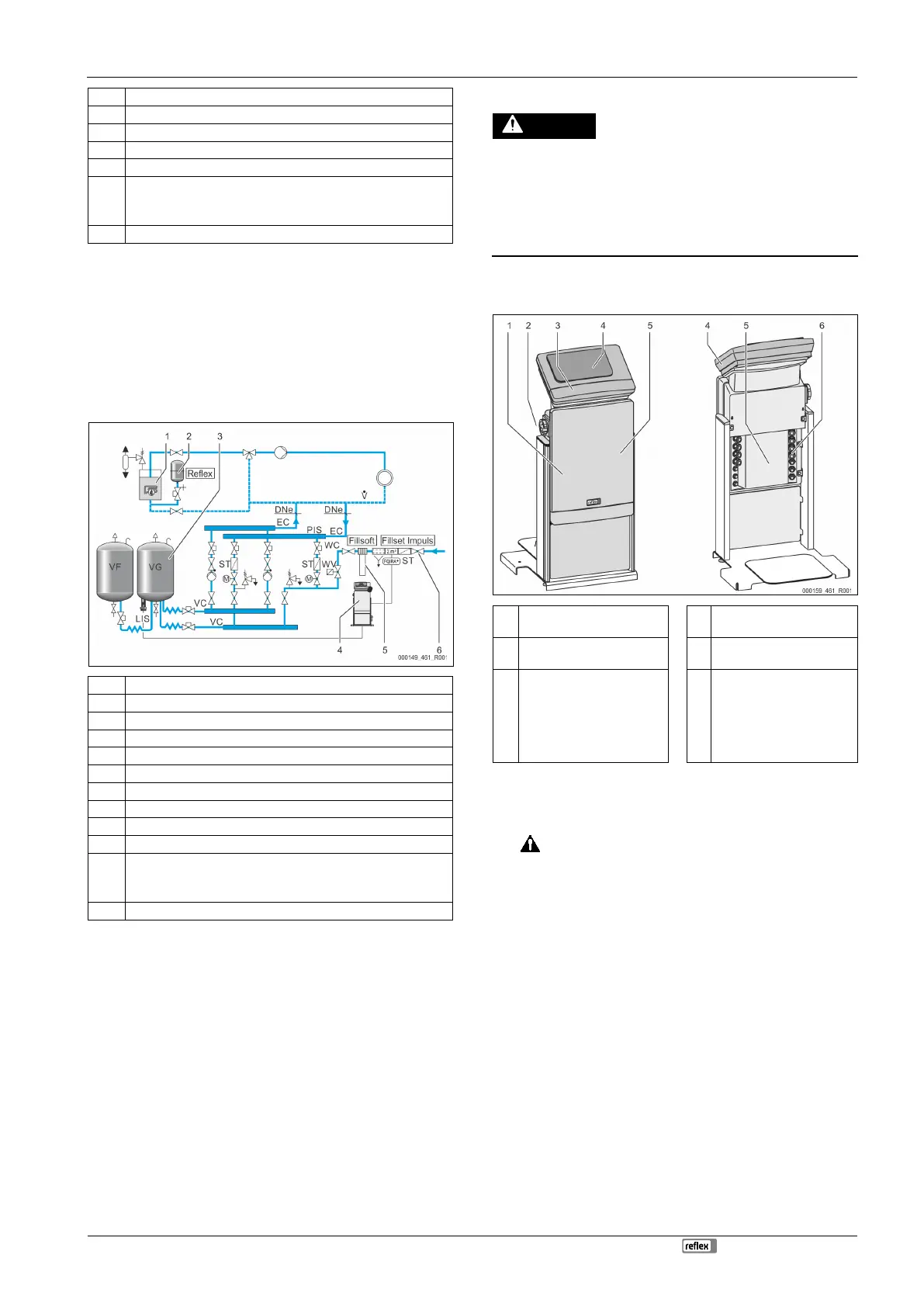

7.4.1.3 Utilização numa instalação com adição no fluxo de retorno central
1 Gerador de calor
2 Vaso de expansão "MAG"
4 Unidade de comando
5 Reflex Fillsoft
6 Fillset Impuls
WC Tubagem de realimentação
PIS Transdutor de pressão
WV Eletroválvula para a realimentação
ST Filtro de sujidade
EC Tubagem de desgaseificação
• Para a água rica em gás vinda da instalação.
• Para a água desgaseificada fornecida à instalação.
LIS Medição do nível
Realimentação de água através de um sistema de descalcificação.
• Ligar o aparelho sempre no caudal volúmico principal "V", de modo a
assegurar a desgaseificação da água da instalação. No caso de adição no
fluxo de retorno central ou utilização de separadores hidráulicos, esse é o
lado da instalação. A caldeira do gerador de calor tem uma proteção
individual.
• Se o sistema estiver equipado com instalações de descalcificação Fillsoft da
Reflex, utilizar o Fillset Impuls.
– A unidade de comando avalia a quantidade de realimentação e
indica quando é necessário substituir os cartuchos de descalcificação.
Nota!
A qualidade da água de realimentação tem de estar em conformidade
com as normas aplicáveis, por exemplo, VDI 2035.
7.5 Ligação elétrica
Lesões fatais causadas por choque elétrico.
O contacto com componentes sob tensão provoca lesões fatais.
• Assegurar que a linha de alimentação ao aparelho esteja desligada da
corrente e bloqueada para não voltar a ser ligada.
• Assegurar que o sistema não possa voltar a ser ligado por terceiros.
• Assegurar que os trabalhos de montagem na ligação elétrica do
aparelho sejam realizados exclusivamente por um eletricista e de
acordo com as regras eletrotécnicas em vigor no local.
Na ligação elétrica distingue-se entre um módulo de ligação e um módulo de
comando.
1
Cobertura do módulo de
ligação (rebatível)
4 Comando Touch
2 Interruptor principal 5
Lado de trás do módulo de
3
Cobertura do módulo de
operação (rebatível)
• Interfaces RS-485
• Saídas Pressão e Nível
6 Passa-cabos
• Alimentação e proteção
por fusível
• Contactos sem
potencial
As descrições a seguir são aplicáveis às instalações padrão e limitam-se às
ligações necessárias da responsabilidade do cliente.
1. Desligar a instalação da corrente e bloqueá-la para não voltar a ser ligada.
2. Remover as coberturas.
PERIGO Lesões fatais causadas por choque elétrico. Em certas partes
da placa de circuitos do aparelho pode estar presente uma tensão de 230
V, mesmo depois de desligar a ficha da corrente. Antes de remover as
coberturas, desligar a unidade de comando do aparelho completamente
da corrente. Certificar-se de que a placa de circuitos não está sob tensão.
3. Instalar um bucim adequado para o passa-cabos no lado de trás do módulo
de ligação. Por exemplo, M16 ou M20.
4. Passar todos os cabos que vão ser instalados através dos bucins.
5. Ligar todos os cabos de acordo com o esquema de terminais.
– Ter em atenção a potência de ligação do aparelho para instalar a
proteção por fusível no local, 6 "Dados técnicos", 104.
6. Montar a cobertura.
7. Ligar a ficha à corrente 230 V.
8. Ligar a instalação.
A ligação elétrica está concluída.
