Montering
Dansk Variomat Touch09.09.2022-Rev. C

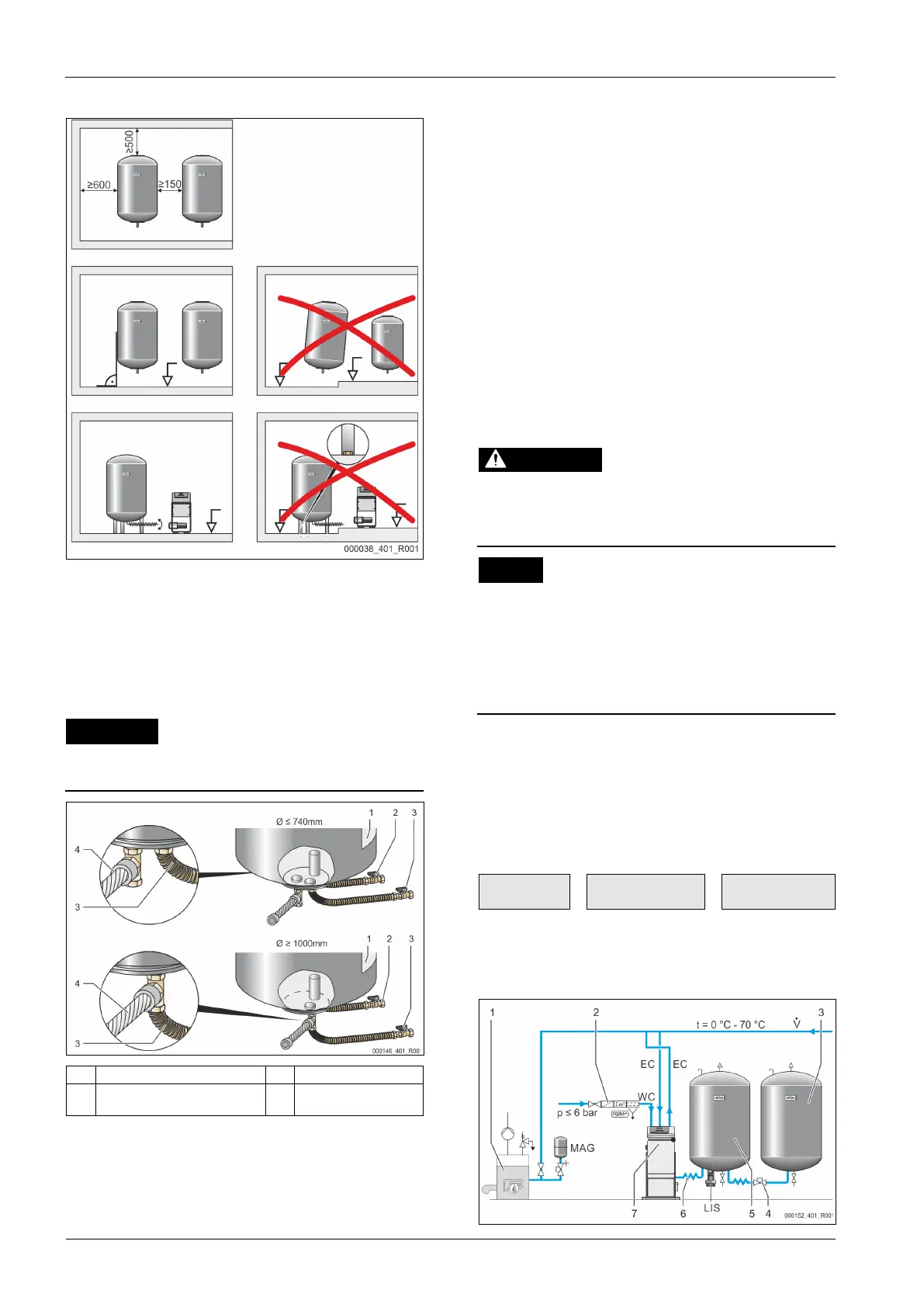

Bemærk følgende informationer i forbindelse med opstillingen af
grundbeholderen og de sekundære beholdere:
Alle flangeåbninger på beholderne er inspektions- og
vedligeholdelsesåbninger.
Opstil beholderne med tilstrækkelig afstand til sider og loft.
Stil beholderne på et fast og jævnt gulv.
Sørg for, at beholderne står frit og i vater.
Brug beholdere af samme konstruktion og med samme mål ved brug af
sekundære beholdere.
Sørg for, at niveaumålingen "LIS" fungerer, som den skal.
Opstil styreenheden i samme plan som beholderne.
OBS
Materielle skader
Borehullerne i beholderens fødder bruges udelukkende til transportsikring.
Beholderne må ikke forbindes fast med gulvet.
1 rkat 3 Tilslutningssæt "Pumpe"
2
Tilslutningssæt
"Overstrømningsledning"
4
Tilslutningssæt sekundær
beholder
Juster grundbeholderen i vater, 7.3.1 "Positionering", 363.
Monter tilslutningssættet (2) og (3) med kabelforskruningerne og
pakningerne på tilslutningerne til grundbeholderens nederste
beholderflange.
Husk at tilslutningssættet til overstrømningsledningen skal sluttes
til tilslutningen (2) under mærkaten (1). Hvis der byttes om på
tilslutningerne, er der fare for, at pumpen løber tør.
Ved beholdere på op til Ø 740 mm:
Slut tilslutningssættet (2) og (3) til de to frie 1-tommers
rørnipler på beholderflangen.
Slut tilslutningssættet (4) fra den sekundære beholder på
beholderflangens afgang med T-stykket.
Ved beholdere fra Ø 1000 mm:
Slut tilslutningssættet (2) til 1-tommers rørniplen
beholderflangen.
Slut tilslutningssættet (3) og (4) til beholderflangens 1-
tommers rørnippel med T-stykket.
Bemærk!
Monter det vedlagte tilslutningssæt (4) på den valgfrie sekundære
beholder. Forbind tilslutningssættet (4) med en fleksibel
rørledning til
grundbeholderen på opstillingsstedet.
Bemærk!
Sikkerhedsventilen på Variomatens hydraulik bruges kun til at sikre
beholderen. Den bruges ikke til at sikre det tilsluttede anlæg.
Udblæsningsledningen skal lægges, så der ikke opstår fare v
ed
udblæsningen.
7.3.4 Hydraulisk tilslutning
7.3.4.1 Tilslutning til anlægssystemet
FORSIGTIG
Forbrændinger af hud og øjne ved varm vanddamp.
Der kan blæse varm vanddamp ud af sikkerhedsventilen. Den varme
vanddamp kan forårsage forbrænding af hud og øjne.
Sørg for, at udblæsningsledningen fra sikkerhedsventilen trækkes
således, at der ikke er fare for personskade.
OBS
Skader på grund af ukyndig montage
Tilslutning af rørledninger eller anlæggets komponenter kan medføre
større belastninger af enheden.
Rørledningerne skal tilsluttes kraft- og momentfrit og lægges uden
sving.
Sørg for at understøtte rørledninger eller apparater, hvis der er behov
for det.
Hvis du har spørgsmål, bedes du kontakte Reflex After Sales &
Service.
Bemærk!
Enhver beholdertilslutning skal forsynes med en kappeventil og en
tømningsanordning på vandsiden.
Tilslutning til grundbeholderen
Styreenheden er positioneret i forhold til grundbeholderen i
overensstemmelse med den valgte opstillingsvariant og forbindes med
grundbeholderens tilslutningssæt.
Mærkater på styreenheden viser tilslutningerne til anlægget:
Pumpen
Überströmung Nachspeisung
Zur Anlage
Zur Anlage Zum Behälter
Tilslutning
Pumpe til
anlægget
Tilslutning
Overstrømningsventil
til anlægget
Tilslutning
Efterfødning til
anlægget
Tilslutning til anlægget
