tränger in i expansionsvattnet. Luftutrymmet står i förbindelse med
atmosfären via en ledning ”VE” . Baskärlet förbinds hydrauliskt flexibelt med
styrenheten. Det säkrar funktionen för nivåmätningen ”LIS” som arbetar med
en viktmätcell.
Styrenhet
Styrenheten innehåller hydrauliken och styrningen. Trycket registreras av
tryckgivaren ”PIS”, nivån av tryckmätcellen ”LIS” och visas på styrningens
display.
Tryckhållning
Då vattnet värms upp stiger trycket i anläggningens system. Då det tryck som
ställts in i styrningen överskrids öppnas överströmningsventilen ”PV” och
släpper ut vatten ur anläggningen via expansionsledningen ”EC” i baskärlet
”VG”. Trycket i systemet faller igen. Då vattnet kyls ned faller trycket i
anläggningens system. Om det inställda trycket underskrids kopplas pumpen
”PU” in och transporterar vatten från baskärlet via expansionsledningen ”EC”
tillbaka in i anläggningen. Trycket i anläggningssystemet stiger.
Tryckhållningen garanteras genom styrningen och stabiliseras ytterligare
genom tryckexpansionskärlet ”MAG”.
Avgasning
För avgasning av anläggningsvattnet behövs två expansionsledningar ”EC”. En
ledning för det gasrika vattnet från anläggningen och en returledning för det
avgasade vattnet till anläggningen. Under avgasningen är pumpen ”PU” och
överströmningsventilen ”PV” i drift. Därigenom leds en gasrik delström av
anläggningsvattnet V genom det trycklösa baskärlet. Här skiljs de fria och lösta
gaserna ut ur vattnet genom atmosfärens tryck och förs bort via
avgasningsventilen ”DV”. Styrningen garanterar hydraulisk utjämning genom
att reglera lyftet av en överströmningsventil ”PV” (motorkulventil). Denna
process kan tillämpas i tre olika varianter (kontinuerlig, intervall- eller
efterflödesavgasning).
Eftermatning
Om minimivattennivån i baskärlet underskrids öppnas eftermatningsventilen
”WV” tills den önskade nivån har uppnåtts igen. Vid eftermatningen övervakas
antalet begäranden, tid och eftermatningstid under en cykel. I kombination
med en kontaktvattenmätare FQIRA+ övervakas respektive enskild
eftermatningsmängd samt den totala eftermatningsmängden.
4.5 Leveransomfång
Leveransomfånget beskrivs på följesedeln och innehållet visas på
förpackningen. Kontrollera leveransen avseende fullständighet och skador
direkt vid varornas ankomst. Anmäl transportskador omedelbart.
Grundutrustning för tryckhållning:
• Enheten på en lastpall.
– Styrenhet och baskärl ”VG”.
– Baskärl med tillbehör förpackade vid behållarfoten.
• Luftning och avluftning ”VE”
• Avgasnings-ventil ”DV”
• Reduktionsmuff
• Viktmätcell ”LIS”
– Foliepåse med bruksanvisning.
4.6 Extrautrustning som tillval
Följande tillvalsutrustning finns att få till enheten:
• Värmeisolering för grundfatet
• Följefat
– Med tillbehör förpackade på behållarfoten
• Luftning och avluftning ”VE”
• Avgasningsventil ”DV”
• Reduktionsmuff
• Tilläggsutrustning med BOB-rör till temperaturbegränsaren ”TAZ+”
• Fillset för eftermatning med vatten.
– Med integrerad systemseparator, vattenmätare, smutsfälla och
avstängningsventiler för eftermatningsledningen ”WC”.
• Fillset impuls med kontaktvattenmätare FQIRA+ för eftermatning med
vatten.
• Servitec för eftermatning och avgasning.
• Fillsoft för avhärdning av eftermatningsvatten från tappvattennätet.
– Fillsoft kopplas in mellan Fillset och enheten. Enhetens styrning
utvärderar eftermatningsmängderna och signalerar nödvändigt
byte av avhärdningspatroner.
• Kompletteringar för styrning av enheten:
– I/O-moduler för klassisk kommunikation
– Kommunikationsmodul för extern manövrering av styrningen
– Master-slave-connect för centrala kopplingar med maximalt 10
enheter.
– Sammankoppling för effektutökning och parallellkoppling av 2
hydrauliskt direktförbundna anläggningar
– Bussmoduler:
• Profibus DP
• Ethernet (Modbus TCP/IP)
• Modbus RTU
• BACnet-IP
• BACnet MS/TP
• Membranbrottsindikering.
Obs!
Tillvalsutrustningen levereras med separata bruksanvisningar.
5 I/O-modul (valbar tilläggsmodul)
I/O-modulen har anslutits och ledningsdragits på fabrik.
Den används för att utöka Control Touch-styrningens in- och utgångar.
Sex digitala ingångar och sex digitala utgångar används för att bearbeta
meddelanden och larm:
Tre ingångar som öppnande kontakt med 24 V egenpotential för
standardinställningar.
• Extern temperaturövervakning
• Minimum trycksignal
• Manuell eftermatning av vatten
Tre ingångar som slutande kontakt med 230 V extern potential för
standardinställningar.
• Nödstopp
• Manuell drift (t.ex. för pumpar och kompressor)
• Manuell drift för överströmningsventilen
Potentialfri som växelkontakt. Standardinställning för meddelanden:
• Eftermatningsfel
• Det lägsta trycket underskrids
• Det högsta trycket överskrids
• Manuell drift eller stoppdrift
För I/0-modulens standardinställningar, 5.2.3 "I/O-modulens
standardinställningar", 407
Alternativt kan alla digitala in- och utgångar ställas in fritt.
Inställningarna görs av Reflex kundtjänst, 13.1 "Reflex
kundtjänst", 424

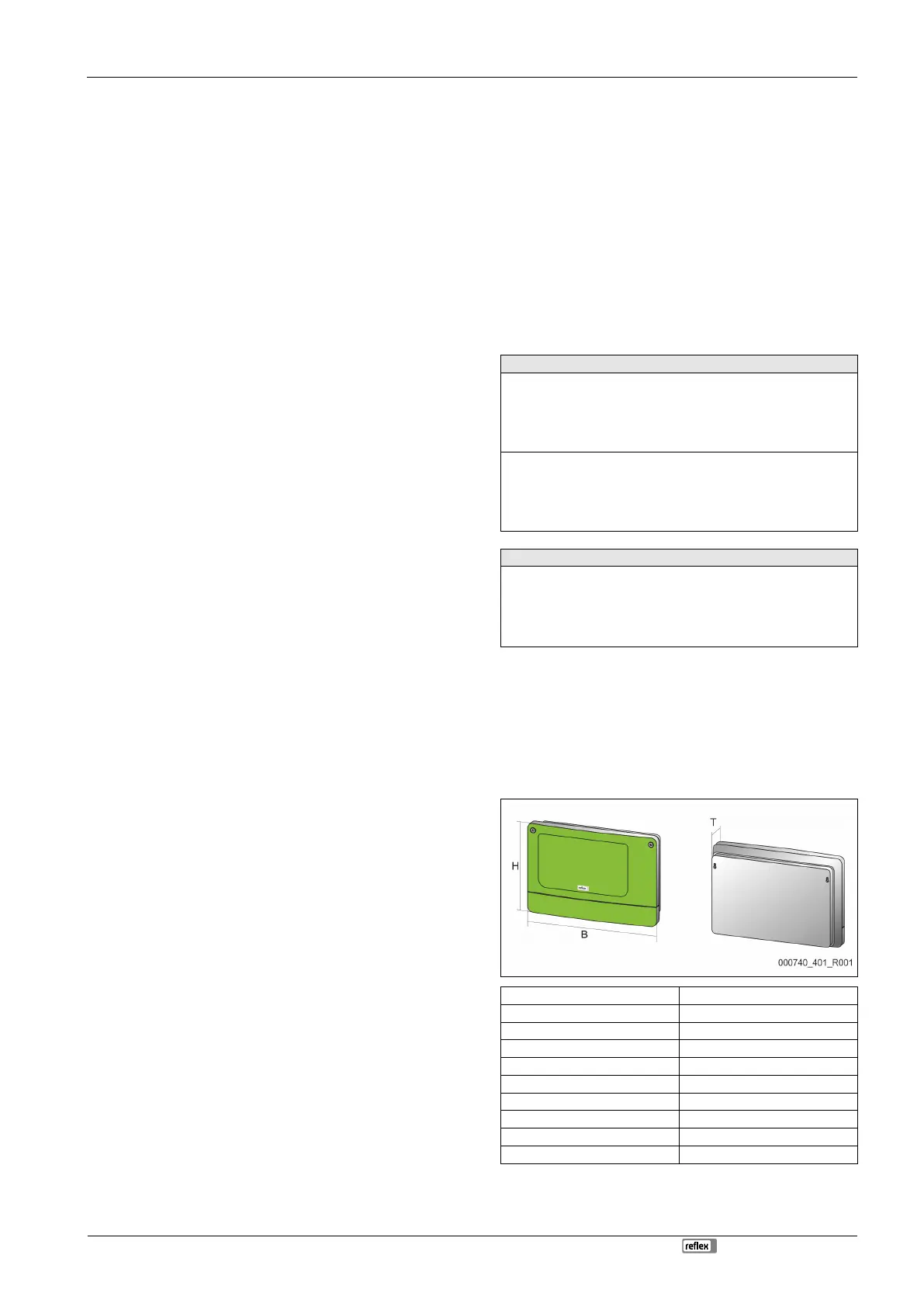

5.1 Tekniska data
Bredd (B): 340 mm
Höjd (H): 233,6 mm
Djup (D): 77 mm
Vikt: 2,0 kg
Tillåten driftstemperatur:
Tillåten förvaringstemperatur: -40 °C – 70 °C
Kapslingsklass IP: IP 64
Spänningsförsörjning: 230 V AC, 50 – 60 Hz (IEC 38)
Säkring (primär): 0,16 A trög
