Variomat Touch — 09.09.2022-Rev. C
Polski —
1 Źródło ciepła
2 Naczynie wzbiorcze „MNW”
3 Zbiornik podstawowy
4 Zespół sterujący
5 Reflex Fillset
WC Przewód uzupełniania wody
PIS Przetwornik pomiarowy ciśnienia
WV Zawór elektromagnetyczny do uzupełniania wody
EC Przewód odgazowywania
• Woda nieodgazowana z instalacji.
• Woda odgazowana do instalacji.
LIS Miernik poziomu
Instalacja z jednym kotłem ≤ 350 kW, temperatura wody < 100°C.
• Przy uzupełnianiu wody z sieci wody pitnej trzeba zainstalować na
doprowadzeniu wody urządzenie Fillset firmy Reflex ze zintegrowanym
separatorem systemowym.
• Jeżeli na doprowadzeniu wody nie zostanie zainstalowane urządzenie
Fillset firmy Reflex, to należy zainstalować osadnik zanieczyszczeń „ST” z
filtrem o średnicy oczek ≥ 0,25 mm.
Wskazówka!
Jakość wody uzupełniającej musi spełniać obowiązujące przepisy, np.
VDI
2035.
Jeżeli jakość nie zostanie osiągnięta, to do zmiękczania wody do
uzupełniania ubytków z sieci wody pitnej zastosować
urządzenie Reflex Fillsoft.

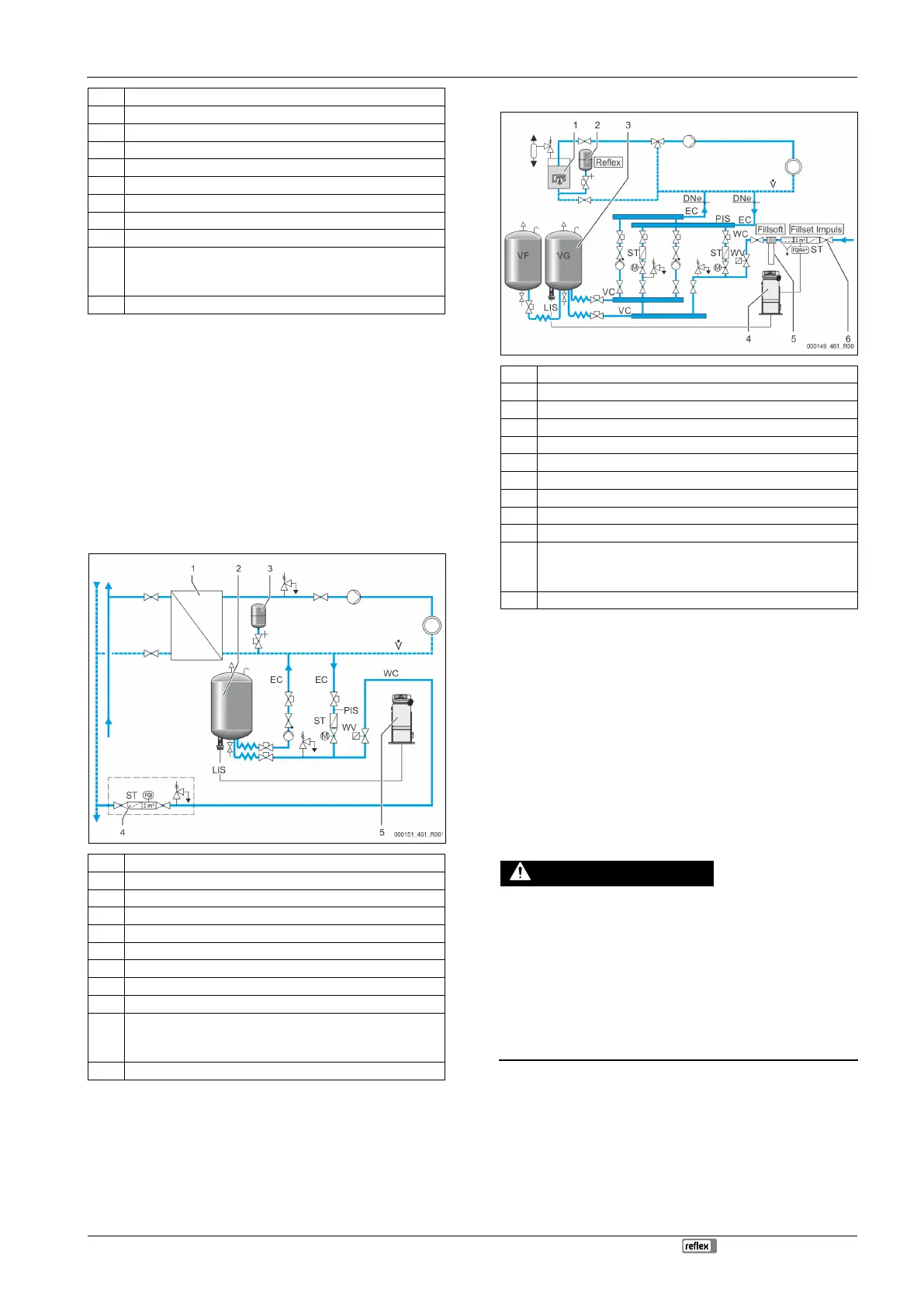

7.4.1.2 Użytkowanie przy podłączeniu do węzła cieplnego
1 Domowy węzeł cieplny sieci ciepłowniczej
2 Zbiornik podstawowy
3 Naczynie wzbiorcze „MNW”
4 Zespół przygotowania wody do uzupełniania (zapewnia inwestor)
WC Przewód uzupełniania wody
PIS Przetwornik pomiarowy ciśnienia
WV Zawór elektromagnetyczny do uzupełniania wody
ST Osadnik zanieczyszczeń
EC Przewód odgazowywania
• Woda nieodgazowana z instalacji.
• Woda odgazowana do instalacji.
LIS Miernik poziomu
Woda z sieci ciepłowniczej sprawdza się doskonale jako woda do uzupełniania
ubytków.
• W takim przypadku można zrezygnować z uzdatniania wody.
• Na uzupełnianiu wody należy zainstalować osadnik zanieczyszczeń „ST“ z
filtrem o średnicy oczek ≥ 0,25 mm.
Wskazówka!
Konieczne jest uzyskanie zgody od operatora sieci ciepłowniczej.
7.4.1.3 Użytkowanie w instalacji z centralnym podmieszaniem na powrocie
1 Źródło ciepła
2 Naczynie wzbiorcze „MNW”
3 Zbiornik podstawowy
5 Reflex Fillsoft
6 Fillset Impuls
WC Przewód uzupełniania wody
PIS Przetwornik pomiarowy ciśnienia
WV Zawór elektromagnetyczny do uzupełniania wody
ST Osadnik zanieczyszczeń
EC Przewód odgazowywania
• Woda nieodgazowana z instalacji.
• Woda odgazowana do instalacji.
LIS Miernik poziomu
Uzupełnianie wody poprzez zespół zmiękczania.
• Urządzenie zawsze należy podłączyć do głównego strumienia przepływu
„V“, aby zapewnić odgazowanie wody cyrkulacyjnej. W przypadku
centralnego podmieszania na powrocie lub rozgałęzień hydraulicznych
jest to po stronie instalacji. Dla kotła źródła ciepła przewidziane jest
wówczas zabezpieczenie indywidualne.
• W przypadku zainstalowania zespołów zmiękczających Reflex Fillsoft
należy używać urządzenia Fillset Impuls.
– Sterownik kontroluje ilości uzupełnianej wody i sygnalizuje
konieczność wymiany wkładów zmiękczających.
Wskazówka!
Jakość wody uzupełniającej musi spełniać obowiązujące przepisy, np.
VDI 2035.
7.5 Przyłącze elektryczne
Niebezpieczne dla życia obrażenia wskutek porażenia prądem
elektrycznym.
Dotknięcie elementów przewodzących prąd powoduje niebezpieczne dla
życia obrażenia.
• Upewnić się, że przewód zasilający do urządzenia jest odłączony od
napięcia i zabezpieczony przed ponownym włączeniem.
• Upewnić się, że nie ma możliwości ponownego włączenia instalacji
przez inne osoby.
• Upewnić się, że prace montażowe przy podłączeniu elektrycznym
urządzenia będą wykonywane wyłącznie przez specjalistę elektryka
zgodnie z lokalnie obowiązującymi przepisami z zakresu
Przy podłączeniu elektrycznym rozróżnia się moduł przyłączeniowy i moduł
sterowania.
