Reflex Variomat Touch VS 2-1/60 Original Operating Manual

Система
управления
Variomat Touch — 09.09.2022-Rev. C
Русский —
467
Функции:
В случае отключения на летний период циркуляционных насосов
системы деаэрация не требуется, т.к. в устройство не поступает
газонасыщенная вода. Экономится энергия.
По завершении летнего периода необходимо в пользовательском
меню снова активировать программу интервальной или, если это
необходимо, длительной деаэрации.
Подробное описание порядка выбора программ деаэрации,
 10.3.4 "Настройка программ деаэрации",  469.

Указание!
Система
поддержания давления устройства должна
работать
и в летний период.
– Автоматический режим остается активированным.
9.2 Повторный ввод в эксплуатацию
ВНИМАНИЕ
Опасность травмирования при запуске насоса
Запуск насоса во время вращения двигателя отверткой за
крыльчатку может привести к травмам рук.
• Перед проворачиванием насоса отверткой за крыльчатку
вентилятора отключить насос от источника напряжения.
ВАЖНО
Повреждение устройства при пуске насоса
Запуск насоса во время вращения двигателя отверткой за
крыльчатку может привести к повреждению насоса.
• Перед проворачиванием насоса отверткой за крыльчатку
вентилятора отключить насос от источника напряжения.
После длительного простоя (устройство обесточено или находится
в режиме останова) возможно блокирование насосов. Перед
возобновлением эксплуатации необходимо отверткой провернуть
насосы за крыльчатку вентилятора двигателя.

Указание!
В
рабочем режиме блокирование насосов предотвращается
за счет принудительного пуска спустя 24 часа простоя.
10 Система управления

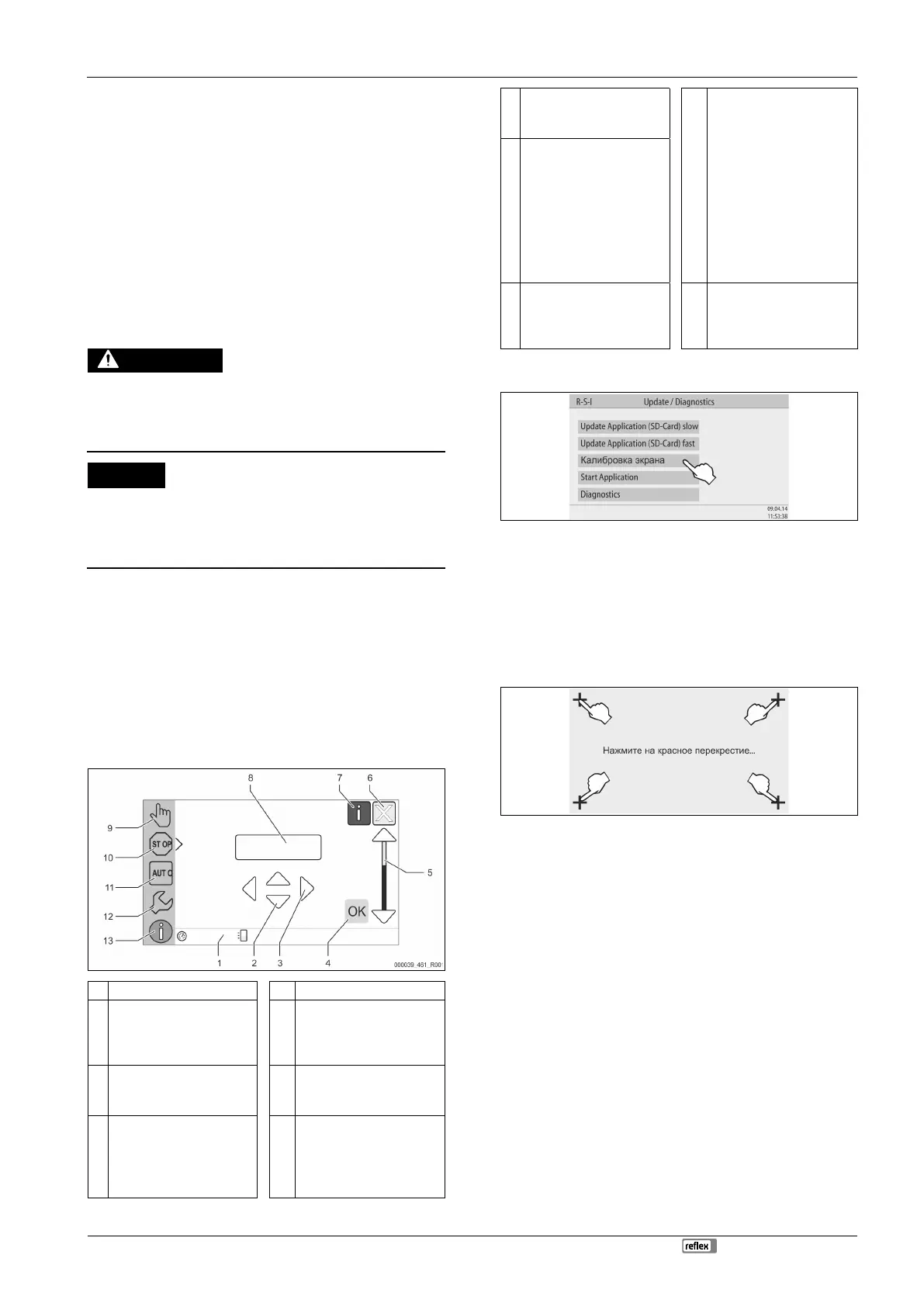

10.1 Обращение с панелью управления
1
Сигнальная
строка
8
Отображаемое
значение
2
Кнопки
«▼»/ «▲»
• Настройка цифр.
9
Кнопка
«
Ручной
режим
»
• Для
функциональных
проверок.
3
Кнопки
«»/ «»
• Выбор цифр.
10
Кнопка
«
Режим
останова
»
• Для ввода в
эксплуатацию
.
4
Кнопка «OK»
• Подтверждение
ввода/квитирование.
• Пролистывание в
меню
.
11
Кнопка «Автоматический
режим»
• Для длительного
режима работы.
5
Прокрутка изображения
«вверх» / «вниз»
• Скроллинг в меню.
12
Кнопка «Меню
настройки»
• Для настройки
параметров.
• Память ошибок.
• Память параметров.
• Настройки
индикации.
• Сведения об
основном
резервуаре.
• Версия ПО.
6
Кнопка «Возврат»
• Отмена.
• Переход назад в
главное меню.
7
Кнопка
«
Просмотр
справочных текстов»
• Просмотр
справочных текстов.
13
Кнопка
«Информационное меню»
• Отображение общей
информации.
10.2 Калибровка сенсорного экрана
Если нажатие нужных кнопок не выполняется должным образом,
можно произвести калибровку сенсорного экрана.
1. Выключить устройство главным выключателем.
2. Нажать пальцем на сенсорное поле, не отпускать палец.
3. При нажатом сенсорном поле включить главный
выключатель.
– При запуске программы система управления
автоматически перейдет в функцию «Update / Diagnostics».
4. Нажать на кнопку калибровки сенсорного экрана.
5. Поочередно нажать на перекрестия, отображаемые на
сенсорном экране.
6. Выключить устройство главным выключателем, затем снова
включить.
Сенсорный экран полностью калиброван.
10.3 Выполнение настроек в системе управления
Настройки в системе управления можно выполнять вне
зависимости от выбранного и активированного режима работы.
10.3.1 Пользовательское меню
10.3.1.1 Обзор пользовательского меню
Индивидуальные значения установки корректируются и
считываются при помощи пользовательского меню. Во время
первого ввода в эксплуатацию заводские настройки требуется
адаптировать к условиям работы системы.

Указание!
Описание
порядка управления,  10.1 "Обращение с
панелью управления",

467.
