— Polski Variomat Touch — 09.09.2022-Rev. C

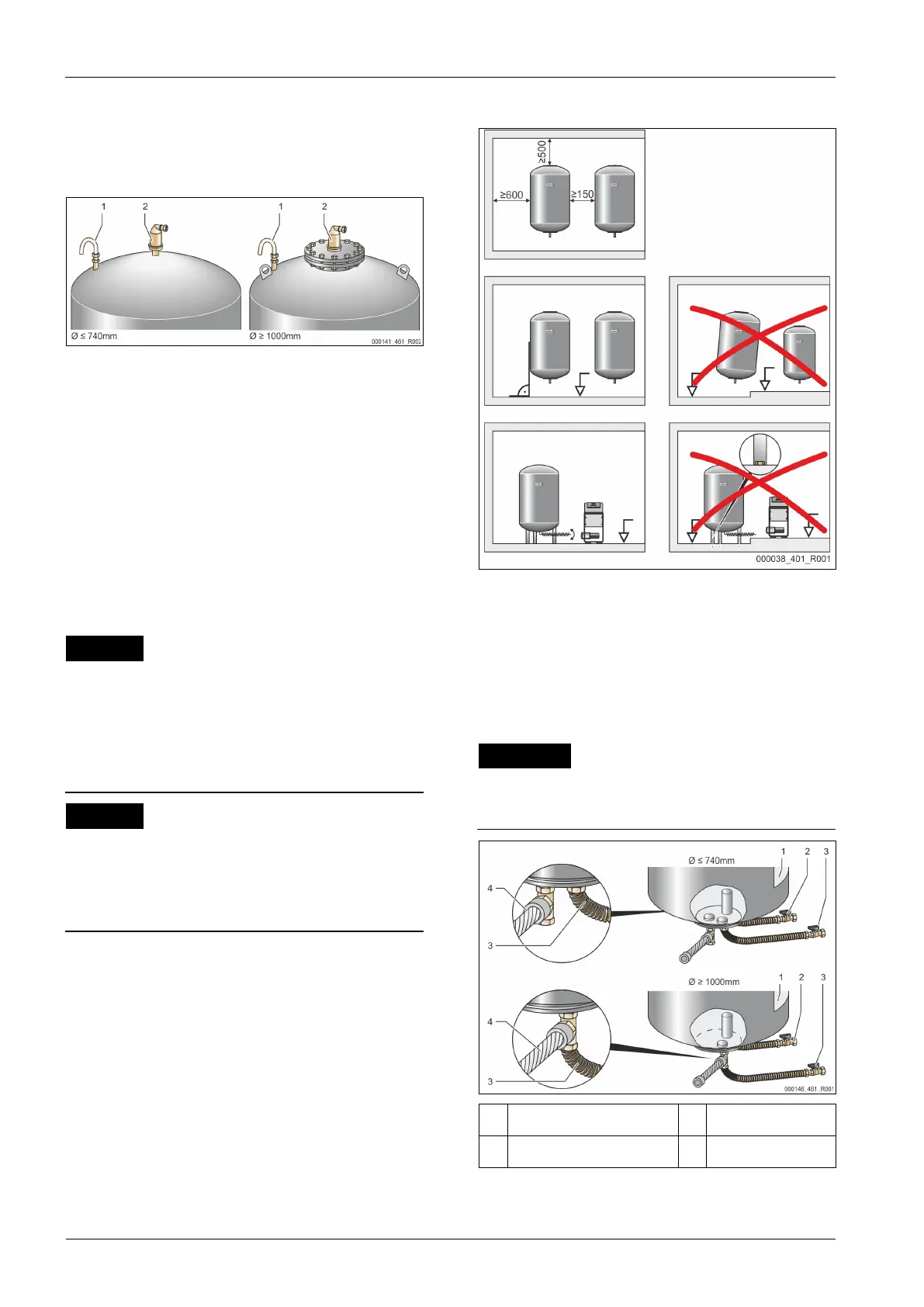

7.3.2 Montaż elementów osprzętu zbiorników
Elementy osprzętu są zapakowane w worek foliowy przyczepiony do nogi
zbiorników.
• Kolano kompensacyjne ciśnienia (1).
• Reflex Exvoid z zamontowanym wstępnie zaworem zwrotnym (2)
• Wagowa cela pomiarowa „LIS”
W ramach montażu elementów osprzętu wykonać następujące prace
montażowe:
1. Zamontować Reflex Exvoid (2) na przyłączu danego zbiornika.
2. Zdjąć osłonę z zaworu zwrotnego.
3. Za pomocą złącza śrubowego z pierścieniem zaciskowym zamontować
na zbiornikach kolano kompensacyjne (1) do napowietrzania i
odpowietrzania.
Wskazówka!
Wagową celę pomiarową „LIS” montować dopiero po ostatecznym
ustawieniu zbiornika podstawowego,
7.3.3 "Ustawianie
Wskazówka!
Nie zamykać napowietrzania i odpowietrzania, aby zagwarantować
bezawaryjną pracę.
7.3.3 Ustawianie zbiorników
Uszkodzenia wskutek nieprawidłowego montażu
Przyłącza rurociągów lub osprzętu do instalacji mogą powodować
dodatkowe obciążenia urządzenia.
• Rurociągi należy podłączać w taki sposób, aby nie oddziaływały na
nie żadne siły ani naprężenia oraz układać tak, aby nie generować
drgań.
• W razie potrzeby zapewnić podparcie rurociągów i osprzętu.
• W przypadku pytań należy zwrócić się do działu After Sales & Service
Uszkodzenia urządzenia wskutek pracy pompy na sucho
W razie nieprawidłowego podłączenia pompy istnieje niebezpieczeństwo
pracy na sucho.
• Wykluczyć możliwość zamiany przyłącza kolektora przelewowego z
przyłączem pompy.
• Sprawdzić prawidłowe połączenie pompy ze zbiornikiem
Podczas ustawiania zbiornika podstawowego i zbiorników bateryjnych
przestrzegać następujących zasad:
• Wszystkie otwory kołnierzowe zbiorników są otworami rewizyjnymi i
konserwacyjnymi.
– Ustawiając zbiorniki, zachować dostateczną odległość od ścian i
stropu.
• Ustawić zbiorniki na stabilnej płaskiej posadzce.
• Zbiorniki trzeba ustawić pod kątem prostym w sposób wolnostojący.
• W przypadku montażu zbiorników bateryjnych używać zbiorników o
takiej samej konstrukcji i rozmiarach.
• Zapewnić prawidłowe działanie miernika poziomu „LIS”.
• Jednostkę sterującą i zbiorniki ustawiać na jednym poziomie.
Otwory w nogach zbiorników stanowią wyłącznie zabezpieczenie
transportowe.
• Nie przytwierdzać zbiorników trwale do posadzki.
1 Naklejki 3
Zestaw przyłączeniowy
„pompa”
2
Zestaw przyłączeniowy „przewód
przelewowy”
4
Zestaw przyłączeniowy
zbiornika bateryjnego
