Модуль
ввода/вывода (опциональный модуль расширения)
452
— Русский
Variomat Touch — 09.09.2022-Rev. C
• Дополнительное оснащение с трубой BOB для ограничителя
температуры «TAZ+»
• Комплект «Fillset» для подпитки водой.
– С интегрированным системным разделителем,
водомером, грязеуловителем и запорами для линии
подпитки «WC».
• «Fillset Impuls» с контактным водомером FQIRA+ для подпитки
водой.
• Servitec для подпитки и деаэрации.
• «Fillsoft» для умягчения воды подпитки из сети питьевого
водоснабжения.
– «Fillsoft» устанавливается между «Fillset» и устройством.
Система управления устройства анализирует объем
подпитки и подает сигнал о необходимости замены
умягчительных патронов.
• Расширения для системы управления устройства:
– модули ввода/вывода для классического обмена
данными;
– коммуникационный модуль для внешнего управления
системой управления;
– Master-Slave-Connect для компаундных схем с макс. 10
устройствами;
– компаундная схема для увеличения мощности и
параллельного подключения 2 гидравлических систем с
прямым гидравлическим соединением;
– шинные модули:
• Profibus DP
• Ethernet (Modbus TCP/IP)
• Modbus RTU
• BACnet-IP
• BACnet MS/TP
• Сигнализатор повреждения мембраны.

Указание!
К
опциональному оснащению прилагаются
дополнительные руководства по эксплуатации.
5 Модуль ввода/вывода (опциональный
модуль расширения)
Подключение и проводной монтаж модуля ввода/вывода
осуществляются на заводе-производителе.
Модуль используется для расширения входов и выходов системы
управления Control Touch.
Шесть цифровых входов и шесть цифровых выходов используются
для обработки сообщений и аварийных сигналов:
Входы
Три входа как размыкающие контакты с собственным
потенциалом 24 В для стандартных настроек.
• Внешний контроль температуры
• Сигнал минимального давления
•
Ручная
подпитка
водой
Три входа как замыкающие контакты с внешним потенциалом
230 В для стандартных настроек.
• Аварийное выключение
• Ручной режим (напр., для насоса или компрессора)
•
Ручной
режим
для
перепускного
клапана
Выходы
Беспотенциальные
переключающие
контакты
.
Стандартная
настройка для сообщений:
• Ошибка подпитки
• Давление ниже минимального
• Давление выше максимального
• Ручной режим или режим останова

Указание!
•
Стандартные настройки модулей ввода/вывода,
 5.2.3 "Стандартные настройки модуля
ввода/вывода",  454
•
В качестве опции возможна произвольная настройка
всех цифровых входов и выходов. Настройка
выполняется заводской сервисной службой
Reflex, 13.1 "
Заводская сервисная служба Reflex
",  475

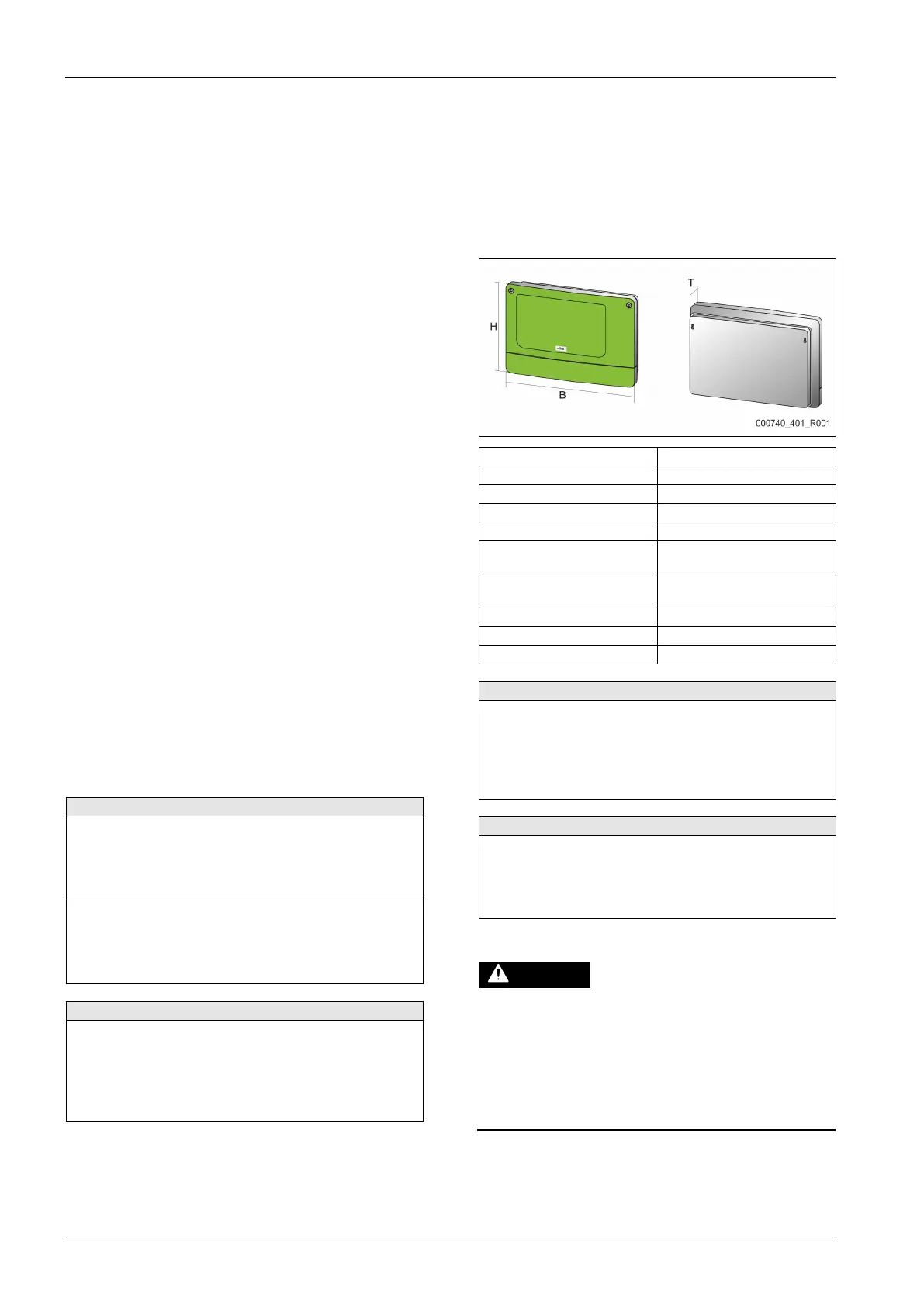

5.1 Технические характеристики
Корпус
пластиковый
корпус
Ширина
(
Ш
): 340
мм
Высота
(H): 233,6
мм
Глубина
(
Г
): 77
мм
Масса
: 2,0
кг
Допустимая
рабочая
температура
:
-5 °C – 55 °C
Допустимая
температура
хранения
:
-40 °C – 70 °C
Класс
защиты
IP:
IP 64
Подача
напряжения
: 230
В
AC, 50 – 60
Гц
(IEC 38)
Предохранитель
(
первичный
): 0,16
А
,
инерционный
Входы / выходы
• 6
беспотенциальных
релейных
выходов
(
переключающие
контакты)
• 3 цифровых входа 230 В AC
• 3 цифровых входа 24 В AC
• 2 аналоговых выхода (не требуются, так как уже входят в
систему
управления
Control Touch.)
Интерфейсы к системе управления
• RS-485
• 19,2 кбит/с
• Беспотенциальный
• Подключение контактными или винтовыми зажимами
• Протокол RSI
5.2 Настройки
ОПАСНО
Опасность
для
жизни
из
-
за
поражения
электрическим
током
!
Угроза для жизни в случае поражения электрическим током.
Некоторые детали платы устройства могут оставаться под
напряжением 230 В даже после отсоединения сетевого штекера
от источника питания.
• Перед снятием крышек блока управления необходимо
полностью отключить устройство от источника
электропитания.
• Убедиться в том, что плата обесточена.
