— Română Variomat Touch — 09.09.2022-Rev. C
7.3.6 Montajul celulei de măsurare a greutăţii
ATENŢIE
Deteriorare a capsulei manometrice ca urmare a unui montaj
necorespunzător
Defecţiuni, funcţionare defectuoasă şi măsurări eronate ale capsulei
manometrice pentru dispozitivul de măsurare a nivelului „LIS“ din cauza
unui montaj necorespunzător.
• Respectaţi instrucţiunile pentru montarea capsulei manometrice.
Dispozitivul de măsurare a nivelului „LIS” funcţionează cu ajutorul unei capsule
manometrice. Montaţi capsula când vasul de bază se află în poziţia sa finală,
7.3.3 "Instalarea vaselor", 484. Reţineţi următoarele indicaţii:
• Îndepărtaţi siguranţa pentru transport (paralelipipedul din lemn) de la
piciorul rezervorului de la vasul de bază.
• Înlocuiţi siguranţa pentru transport cu capsula manometrică.
– Capsula manometrică poate fi fixată opţional la piciorul
rezervorului vasului de bază, cu şuruburile furnizate odată cu
echipamentul. Însă o fixare nu este neapărat necesară.
• Evitaţi solicitările bruşte ale capsulei manometrice, de exemplu ca urmare
a alinierii ulterioare a vasului.
• Racordaţi vasul de bază şi primul vas secundar folosind furtunuri de
racordare flexibile.
– Utilizaţi seturile de racordare livrate împreună cu instalaţia, 7.3.3
"Instalarea vaselor", 484.
• Nu efectuaţi o compensare la zero a nivelului de umplere decât dacă
vasul de bază este aliniat şi golit complet, 8.6 "Parametrizarea unităţii
de comandă în meniul clientului", 491.
Valori orientative pentru măsurătorile de nivel:
200 l 0 – 4 bari
300 – 500 l 0 – 10 bari
600 – 1000 l 0 – 25 bari
1500 – 2000 l 0 – 60 bari
3000 – 5000 l 0 – 100 bari
Indicaţie!
Celula de măsurare a greutăţii nu este rezistentă la presiune şi nu
trebuie vopsită!
7.4 Variante de comutare şi de realimentare
7.4.1 Funcţie
Nivelul de umplere curent din vasul de bază este determinat de dispozitivul de
măsurare a nivelului „LIS“ şi este evaluat în unitatea de comandă. Valoarea
nivelului minim de umplere este introdusă în meniul clientului al unităţii de
comandă. La scăderea sub nivelul minim de umplere, se deschide supapa de
realimentare „WV“ şi umple vasul de bază.
Indicaţie!
Pentru completarea realimentării din reţeaua de apă potabilă, Reflex vă
oferă echipamentul Fillset cu separator de sistem integrat şi instalaţia
de dedurizare Fillsoft,
4.6 "Dotarea suplimentară opţională",

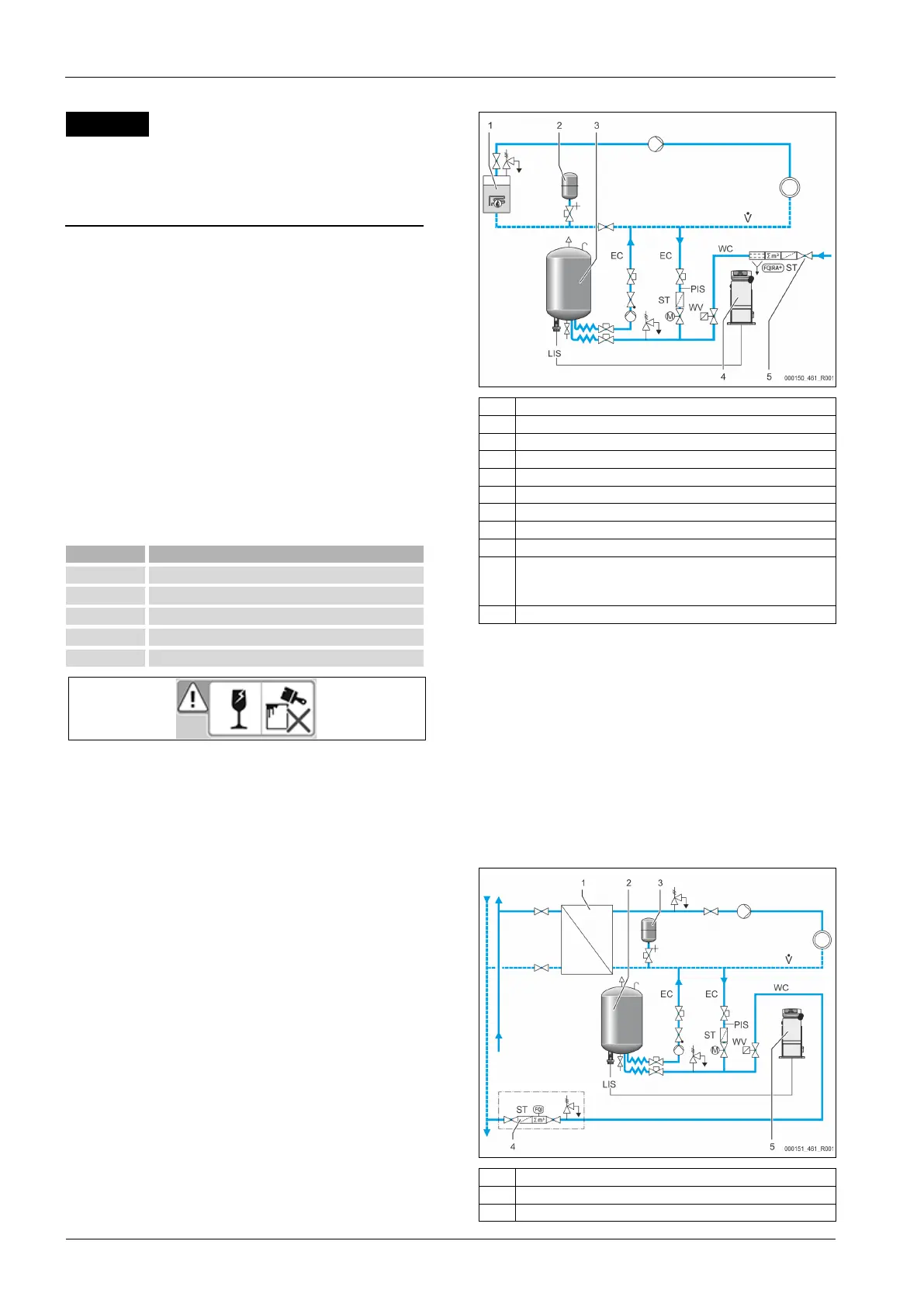

7.4.1.1 Utilizare în cadrul unei instalaţii cu un singur cazan
1 Generator de căldură
2 Vas de expansiune sub presiune „MAG“
3 Vas de bază
4 Unitate de comandă
5 Reflex Fillset
ST Colector de impurităţi
WC Conductă de realimentare
PIS Convertizor de presiune
WV Supapă electromagnetică de realimentare
EC Conductă de degazare
• Pentru apa cu conţinut ridicat de gaze, dinspre instalaţie.
• Pentru apa degazată, spre instalaţie.
LIS Dispozitiv pentru măsurarea nivelului
Instalaţie cu un singur cazan ≤ 350 kW, temperatura apei < 100 °C.
• În cazul realimentării cu apă potabilă, instalaţi în amonte echipamentul
Reflex Fillset cu separator de sistem integrat.
• Dacă nu instalaţi în amonte un echipament Reflex Fillset, utilizaţi un
colector de impurităţi „ST“ cu dimensiunea ochiurilor de filtrare
de ≥ 0,25 mm.
Indicaţie!
Calitatea apei de adaos trebuie să corespundă prevederilor în vigoare,
d
e exemplu VDI 2035, în Germania.
În cazul în care nu este atinsă această calitate, utilizaţi pentru
dedurizarea apei realimentate din reţeaua de apă potabilă
echipamentul Reflex Fillsoft.
7.4.1.2 Utilizare în cadrul unei instalaţii de termoficare
Instalaţie de termoficare
2 Vas de bază
3 Vas de expansiune sub presiune „MAG“
