8.1 Kontrola podmínek pro uvedení do provozu
Přístroj je připraven pro první uvedení do provozu, když jsou dokončené práce
popsané v kapitole Montáž. Spuštění musí provést výrobce zařízení nebo
pověřená kvalifikovaná osoba (např. zákaznická služba Reflex). Zařízení pro
udržení tlaku se zprovozní podle odpovídajícího instalačního návodu.
Respektujte následující oznámení před prvním uvedením do provozu:
• Proběhla montáž řídicí jednotky se základní nádobou a také v případě
potřeby dalších nádob.
• Vodní přípojky nádob k systému zařízení jsou vytvořeny.
• Nádoby nejsou naplněny vodou.
• Ventily k vypuštění nádob jsou otevřené.
• Systém zařízení je naplněn vodou a odvzdušněn od plynů.
• Elektrické připojení je vytvořeno dle platných národních a místních
předpisů.
8.2 Spínací body Variomat
Minimální provozní tlak „P
0
“ se zjistí přes místo regulace tlaku. V řízení se z
minimálního provozního tlaku „P
0
“ vypočítají spínací body pro magnetický
ventil „PV“ a čerpadlo „PU“.
Minimální provozní tlak „P
0
“ se vypočte následovně:
P
0
= P
st
+ P
D
+ 0,2 bar*
Zadejte vypočítanou hodnotu do startu
procedury řízení, 8.3 "Zpracování
startovacího rutinního programu řízení",
228.
P
st
= h
st
/10 h
st
v metrech
P
D
= 0,0 bar pro zajišťovací teploty ≤ 100 °C
P
D
= 0,5 bar pro zajišťovací teploty = 110 °C
*Doporučeno přidání 0,2 bar, v extrémních případech bez přidání
Upozornění!
Vyhněte se nedosažení minimálního provozního tlaku „P
0
“. Podtlak,
odpaření a kavitace jsou tím vyloučeny.
8.3 Zpracování startovacího rutinního programu řízení
Důležité upozornění!
Pro obsluhu ovládacího panelu
10.1 "Manipulace s ovládacím
Start procedury slouží k nastavení parametrů pro první zprovoznění přístroje.
Začíná prvním zapnutím řízení a může proběhnout jen jednou. V nabídce pro
zákazníky se zadávají následující změny nebo kontroly parametrů, 10.3
"Provést nastavení v řízení", 231.
Možnostem nastavení je přiřazen trojmístný kód PM.
1 začátek startu procedury
2 001 zvolení jazyka
3
upomínka: Před montáží a spuštěním si přečtěte
návod k obsluze!
4 005 Nastavit minimální provozní tlak P
O
, 8.2 "Spínací
body Variomat", 228.
5 002 nastavte čas
6 003 nastavte datum
7 121 zvolte jmenovitý objem základní nádoby
8 Vynulování: Základní nádoba musí být prázdná!
Kontroluje se, zda signál měření hladiny souhlasí se
zvolenou základní nádobou
9 Konec startu procedury. Režim zastavení je aktivní.

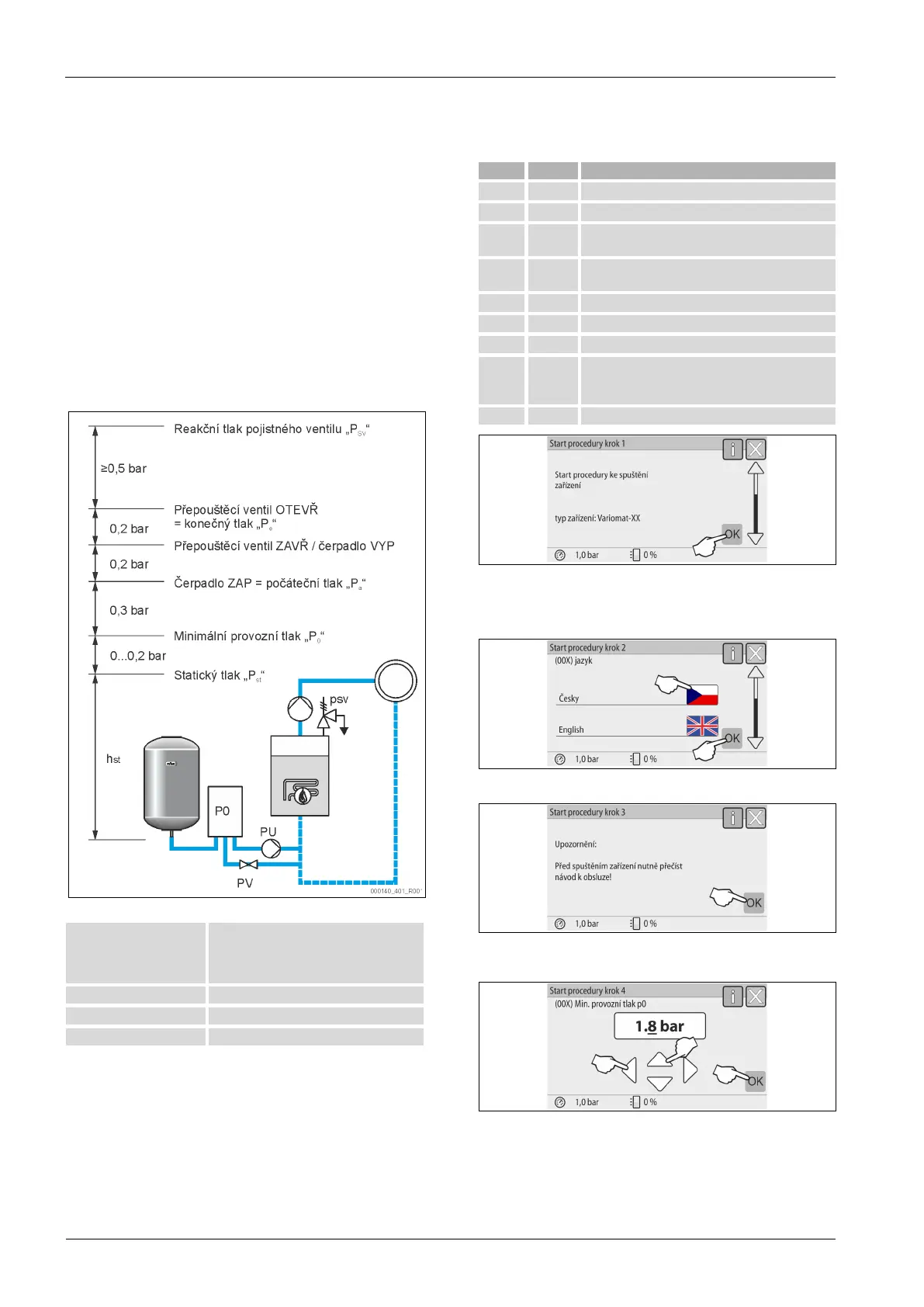

Při prvním zapnutí přístroje se automaticky zobrazí první strana startu:
1. Stiskněte tlačítko „OK“.
– Start procedury přepne na další stranu.
2. Zvolte požadovaný jazyk a potvrďte zadání tlačítkem „OK“.
3. Před spuštěním si přečtěte celý návod k obsluze a zkontrolujte řádnou
montáž.
4. Nastavte vypočtený minimální provozní tlak a potvrďte zadání tlačítkem
„OK“.
- Pro výpočet minimálního provozního tlaku, 8.2 "Spínací body
Variomat", 228.
