Reflex Variomat Touch VS 2-1/60 Original Operating Manual

Opis aparata
Variomat Touch — 09.09.2022-Rev. C Slovenščina —
171

Napotek!
Pri namestitvi varnostnega ventila na kraju samem mora upravljavec
poskrbeti, da med izpihovanjem ne pride do nevarnosti.

Napotek!
Oprema z varnostno funkcijo za omejevanje tlaka na vodni strani v
skladu z Direktivo o tlačni opremi 2014/68/EU in omejevanje
temperature v skladu z Direktivo o tlačni opremi 2014/68/EU ni
vključena v obseg dobave.
Upravljavec mora zagotoviti zaščito pred tlakom in temperaturo na
strani vode.
4 Opis aparata
4.1 Opis
Variomat s krmiljem na dotik je s črpalko krmiljena enota za vzdrževanje tlaka,
napajanje in razplinjanje za grelne in hladilne vodne sisteme. V glavnem je
Variomat sestavljen iz krmilja s črpalkami in najmanj ene raztezne posode.
Membrana v raztezni posodi ločuje prostor za zrak od prostora za vodo. Tako se
prepreči vdiranje kisika iz zraka v raztezno posodo.
Variomat s krmiljem na dotik ima naslednje varnostne funkcije:
• Optimiranje vseh potekov za vzdrževanje tlaka, razplinjanje in napajanje.
– Zrak se vsesava posredno in ne direktno pri nadziranju vzdrževanja
tlaka z avtomatskim napajanjem.
– Preprečeni so cirkulacijski problemi zaradi prostih mehurčkov v
vodi v obtoku.
– Vodi, ki se dočrpava, se odvzema kisik, kar zmanjšuje korozijo in
zaradi tega nastalo škodo.

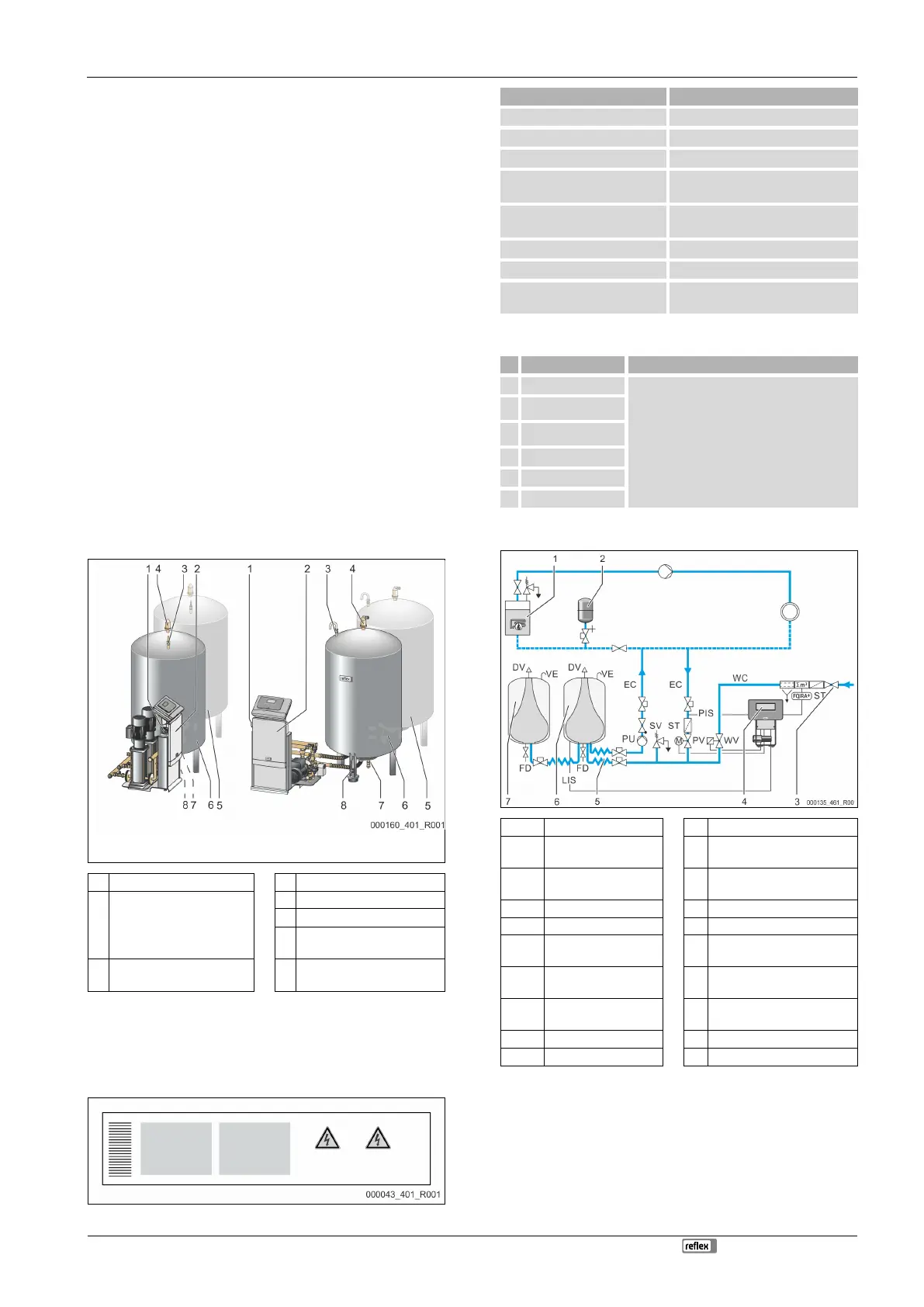

4.2 Pregledni prikaz
Variomat s krmiljem na dotik in
dvema črpalkama
Variomat s krmiljem na dotik in eno
črpalko
1 Glavno stikalo 4 Razplinjalni ventil „DV“
2 Krmilna enota
• Črpalka(e)
• Krmilje „Reflex Control
Touch“
5 Dodatna posoda „VF“
6 Osnovna posoda „VF“
7
Pipa za polnjenje in praznjenje
„FD“
3
Prezračevanje in
odzračevanje „VE“
8 Meritev nivoja „LIS“
4.3 Identifikacija
4.3.1 Tipska tablica
Na tipski tablici odčitajte podatke o proizvajalcu, leto izdelave, proizvodno
številko ter tehnične podatke.
Navedbe na tipski tablici
Pomen
Type Oznaka naprave
Serial No. Serijska številka
Min. / max. allowable pressure PS
Minimalni/maksimalni dopustni tlak
Max. allowable flow temperature
of system
Najvišja dovoljena temperatura dotoka
v sistemu
Min. / max. working temperature
TS
Min. / maks. obratovalna temperatura
(TS)
Year of manufacture Leto izdelave
Max. system pressure Max. sistemski tlak
Min. operating pressure set up on
site
Najnižji obratovalni tlak, določen na
kraju samem
4.3.2 Tipski ključi
Št.
Tipski ključ (primer)
1
Oznaka krmilne enote
2
Število črpalk
Variomat VS 2- 1, VG 500 l, VF 500 l
3
Osnovna posoda „VG“
1 2 3 4 5 6
4
Nazivni volumen
5
Dodatna posoda „VF“
6
Nazivni volumen
4.4 Delovanje
1 Grelna naprava WV Ventil za napajanje
2
Tlačna raztezna posoda
„MAG“
PIS Tlačni senzor
3 Reflex Fillset Impuls PV
Prelivni ventil (motorna
krogelna pipa)
4 Krmilna enota PU Črpalka (za vzdrževanje tlaka)
5 Hidravlični dotoki SV Varnostni ventil
6
Prostor za zrak v
osnovni posodi
EC Raztezni vod
7
Prostor za zrak v
dodatni posodi
FD Pipa za polnjenje in praznjenje
ST Prestreznik nesnage LIS
Tehtalna celica za določevanje
nivoja vode
FQIRA+ Kontaktni vodni števec DV Razplinjalni ventil
WC Napajalni vod za vodo VE Prezračevanje in odzračevanje
Raztezna posoda
Priključiti je mogoče osnovno posodo in opcijsko še več dodatnih posod.
Membrana ločuje posode v prostor za zrak in prostor za vodo in tako
preprečuje vdiranje kisika iz zraka v raztezno vodo. Zračni vod je z vodom „VE“
povezan z atmosfero. Osnovna posoda je s krmilno enoto hidravlično
prilagodljivo povezana. To zagotavlja merjenje nivoja „LIS“, ki se izvaja s
tehtalno celico.
