Variomat Touch — 09.09.2022-Rev. C
Polski —
7 Montaż
Niebezpieczne dla życia obrażenia wskutek porażenia prądem
elektrycznym.
Dotknięcie elementów przewodzących prąd powoduje niebezpieczne dla
życia obrażenia.
• Upewnić się, że przewód zasilający do urządzenia jest odłączony od
napięcia i zabezpieczony przed ponownym włączeniem.
• Upewnić się, że nie ma możliwości ponownego włączenia instalacji
przez inne osoby.
• Upewnić się, że prace montażowe przy podłączeniu elektrycznym
urządzenia będą wykonywane wyłącznie przez specjalistę elektryka
zgodnie z lokalnie obowiązującymi przepisami z zakresu
Niebezpieczeństwo obrażeń spowodowanych wyciekiem cieczy pod
ciśnieniem
W przypadku nieprawidłowego montażu, demontażu lub podczas prac
konserwacyjnych w obrębie przyłączy może dojść do oparzeń lub obrażeń
ciała spowodowanych nagłym wypływem gorącej wody lub pary pod
ciśnieniem.
• Zapewnić prawidłowy przebieg montażu, demontażu i prac
konserwacyjnych.
• Przed rozpoczęciem montażu, demontażu lub prac konserwacyjnych
w strefie przyłączy upewnić się, że instalacja nie znajduje się pod
Niebezpieczeństwo poparzenia o gorące powierzchnie
Wskutek wysokiej temperatury powierzchni w instalacjach grzewczych
może dojść do poparzeń skóry.
• Nosić rękawice ochronne.
• Umieścić odpowiednie komunikaty ostrzegawcze w pobliżu
Niebezpieczeństwo obrażeń wskutek upadku lub uderzenia
Stłuczenia na skutek upadku lub uderzenia o elementy urządzenia podczas
montażu.
• Nosić środki ochrony indywidualnej (hełm ochronny, odzież
ochronną, rękawice ochronne, obuwie bezpieczne).
Wskazówka!
Prawidłowy montaż i uruchomienie urządzenia potwierdzić w
protokole montażu, uruchomienia i konserwacji. Jest to warunek
korzystania z rękojmi.
Pierwsze uruchomienie urządzenia oraz coroczny przegląd
należy powierzyć serwisowi firmy Reflex.
7.1 Warunki montażu
7.1.1 Sprawdzenie stanu dostawy
Przed opuszczeniem zakładu produkcyjnego urządzenie jest dokładnie
sprawdzane i pakowane. Nie można jednak wykluczyć powstania uszkodzeń
podczas transportu.
Wykonać następujące czynności:
1. Po dostarczeniu należy sprawdzić urządzenie:
• pod kątem kompletności,
• pod kątem ewentualnych uszkodzeń wskutek transportu.
2. Ewentualne uszkodzenia należy udokumentować.
3. W celu złożenia reklamacji skontaktować się ze spedytorem.
7.2 Przygotowania
Stan dostarczonego urządzenia:
• Sprawdzić prawidłowe dokręcenie wszystkich połączeń śrubowych
urządzenia. W razie potrzeby dokręcić śruby.
Przygotowanie do montażu urządzenia:
• Zakaz wstępu dla osób nieupoważnionych.
• Pomieszczenie o dobrej wentylacji, temperatury dodatnie.
– Temperatura pomieszczenia od 0°C do 45°C (od 32°F do 113°F).
• Równa posadzka o odpowiedniej nośności.
– Zapewnić wystarczającą nośność posadzki podczas napełniania
zbiorników.
– Zespół sterujący i zbiorniki muszą być ustawione na jednym
poziomie.
• Możliwość napełniania wodą i odprowadzenia wody.
– Zapewnić przyłącze zasilania wodą DN 15 zgodne z normą
DIN 1988 - 100 oraz En 1717.
– Zapewnić opcjonalną armaturę umożliwiającą domieszkę zimnej
wody.
– Zapewnić odpływ do spuszczania wody.
• Przyłącze elektryczne, 6 "Dane techniczne", 244.
• Stosować wyłącznie dopuszczone urządzenia transportowe i urządzenia
do podnoszenia.
– Ucha w zbiornikach dobrano do ustawiania pionowego, zgodnie z
normą DIN 28086. Są one wyłącznie pomocą montażową podczas
ustawiania.
W przypadku zbiorników z dwoma uchami używać do transportu
trawersu.
• Podczas doboru nie uwzględniono sił pochodzących od przyspieszenia
poprzecznego i wzdłużnego. Jeżeli możliwe jest występowanie tego typu
obciążeń, należy przedstawić i uzgodnić odpowiednie potwierdzenia.
7.3 Wykonanie
Uszkodzenia wskutek nieprawidłowego montażu
Przyłącza rurociągów lub osprzętu do instalacji mogą powodować
dodatkowe obciążenia urządzenia.
• Rurociągi należy podłączać w taki sposób, aby nie oddziaływały na
nie żadne siły ani naprężenia oraz układać tak, aby nie generować
drgań.
• W razie potrzeby zapewnić podparcie rurociągów i osprzętu.
• W przypadku pytań należy zwrócić się do działu After Sales & Service
W ramach montażu wykonać następujące czynności:
• Ustawić urządzenie we właściwej pozycji.
• Zmontować kompletnie zbiornik podstawowy i ewentualnie opcjonalne
zbiorniki bateryjne.
• Wykonać przyłącza wodne zespołu sterującego do instalacji.
• Wykonać podłączenia zgodnie ze schematem elektrycznym.
• Wykonać połączenia wodne pomiędzy poszczególnymi opcjonalnymi
zbiornikami bateryjnymi oraz ze zbiornikiem podstawowym.
Wskazówka!
Podczas montażu należy zwrócić uwagę na zapewnienie możliwości
obsługi armatury oraz przepływu w przewodach przyłączeniowych.

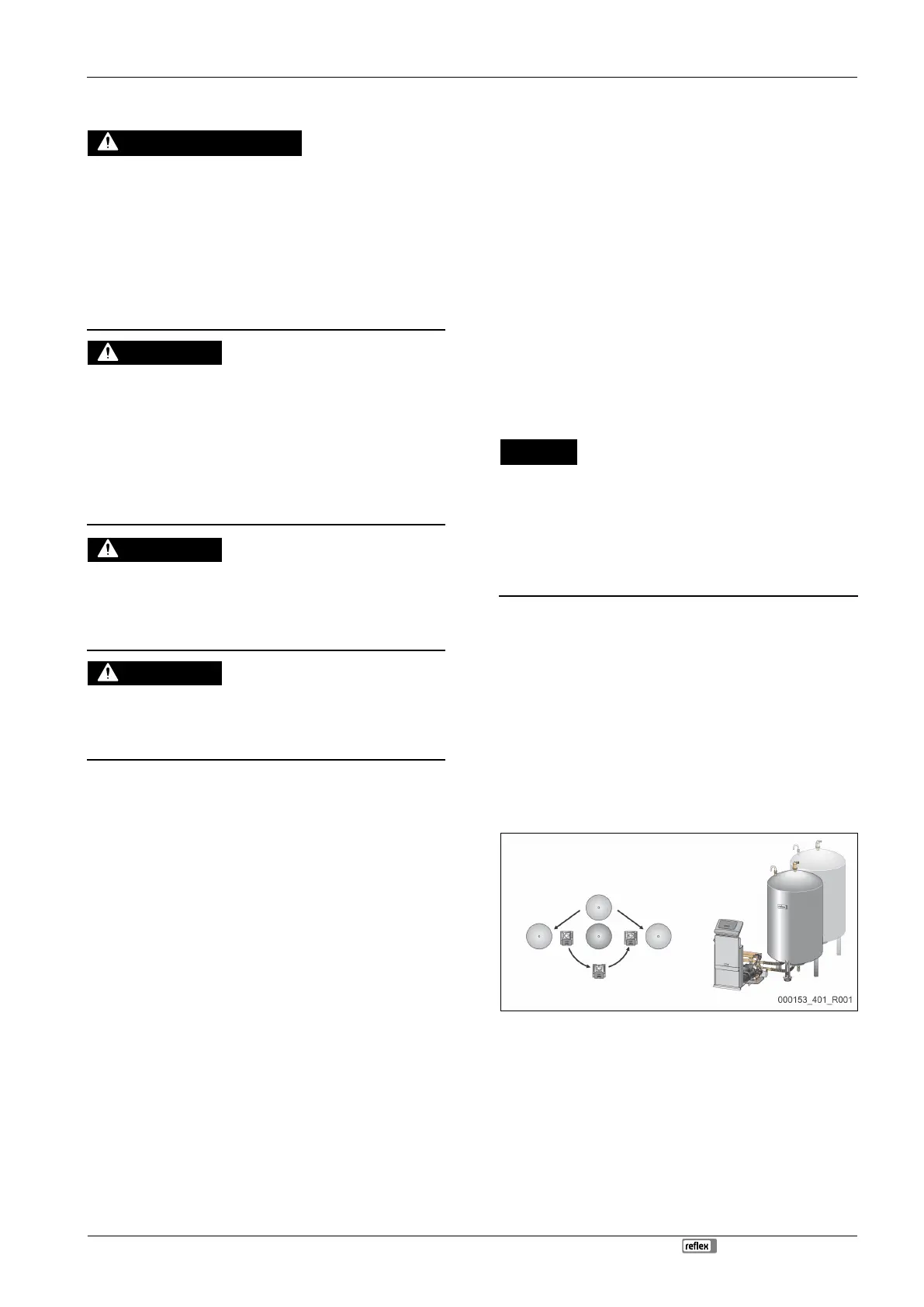

7.3.1 Pozycjonowanie
Ustalić miejsce ustawienia zespołu sterującego, zbiorników podstawowych i
ewentualnie zbiorników bateryjnych.
• Variomat 2-1:
– Zespół sterujący można ustawić z lewej lub prawej strony zbiornika
albo przed zbiornikiem podstawowym. Odległość pomiędzy
zespołem sterującym a zbiornikiem podstawowym wynika z
długości dostarczanego w komplecie zestawu przyłączeniowego.
• Variomat 2-2:
– Zespół sterujący można ustawić z lewej lub prawej strony zbiornika
podstawowego. Odległość pomiędzy zespołem sterującym a
zbiornikiem podstawowym wynika z długości dostarczanego w
komplecie zestawu przyłączeniowego.
