Variomat Touch — 09.09.2022-Rev. C
Eesti keel —
5 Reflex Fillset
ST Mustusekogur
WC Järeltäitetoru
PIS Rõhumõõtemuundur
WV Järeltäitesüsteemi magnetklapp
EC Degaseerimistoru
• Gaasirikas vesi juhitakse seadmest välja.
• Juhtimaks seadmesse vett, millest gaas on eraldatud.
LIS Veetaseme mõõtmine
Ühe katlaga süsteem ≤ 350 kW, veetemperatuur < 100 °C.
• Joogiveega järeltäitmisel lülitage ette integreeritud süsteemist
eraldamise funktsiooniga Reflexi täiteseade Fillset.
• Kui te ei lülita ette Reflexi täiteseadet Fillset, kasutage mustusekogurit
„ST”, mille filtri silmuse suurus on ≥ 0,25 mm.
Märkus!
Järeltäitevee kvaliteet peab vastama kehtivatele eeskirjadele, nt
Saksa Inseneride Liidu direktiivile VDI 2035.
Kui kvaliteet ei vasta nõuetele, kasutage joogiveevõrgust
saadava järeltäitevee pehmendamiseks Reflexi
veepehmendusseadet Fillsoft.

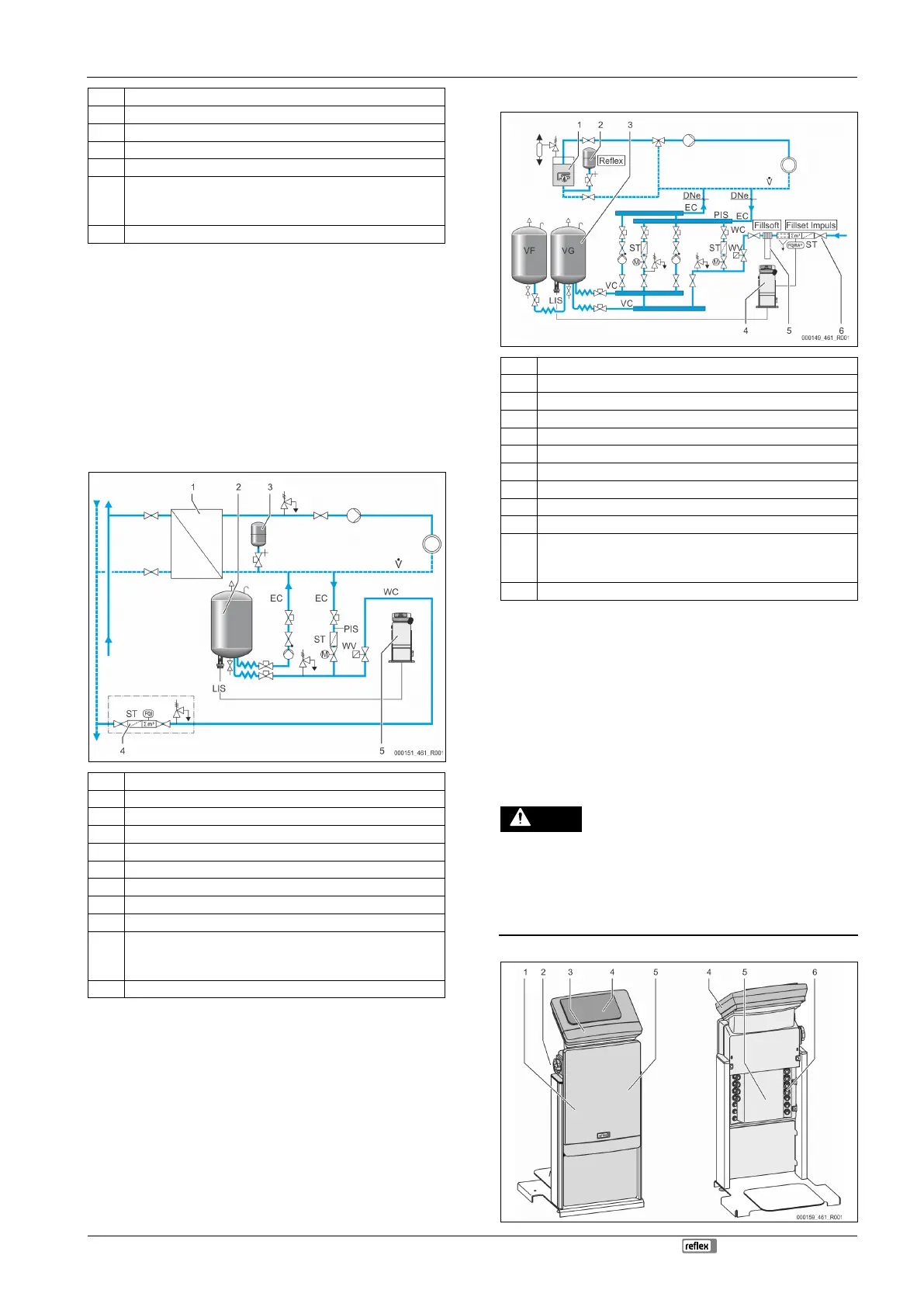

7.4.1.2 Kasutamine kaugkütte katlamajas
1 Kaugkütte katlamaja
2 Põhipaak
3 Survepaisupaak „MAG”
4 Kohapealne järeltäiteüksus
5 Juhtüksus
WC Järeltäitetoru
PIS Rõhumõõtemuundur
WV Järeltäitesüsteemi magnetklapp
ST Mustusekogur
EC Degaseerimistoru
• Gaasirikas vesi juhitakse seadmest välja.
• Juhtimaks seadmesse vett, millest gaas on eraldatud.
LIS Veetaseme mõõtmine
Kaugküttevesi sobib eriti hästi järeltäiteveena kasutamiseks.
• Vee ettevalmistus jääb ära.
• Kasutage järeltäitesüsteemis mustusekogurit „ST”, mille filtri silmus on
≥ 0,25 mm.
Märkus!
Vajalik on kaugküttevee tarnija
nõusolek.
7.4.1.3 Kasutamine keskse tagasivoolusegistiga süsteemis
1 Soojusgeneraator
2 Survepaisupaak „MAG”
3 Põhipaak
4 Juhtüksus
5 Reflex Fillsoft
6 Fillset Impuls
WC Järeltäitetoru
PIS Rõhumõõtemuundur
WV Järeltäitesüsteemi magnetklapp
ST Mustusekogur
EC Degaseerimistoru
• Gaasirikas vesi juhitakse seadmest välja.
• Juhtimaks seadmesse vett, millest gaas on eraldatud.
LIS Veetaseme mõõtmine
Vee lisamine veepehmendusseadme kaudu.
• Ühendage seade alati peamisele peavoolule „V”, et tagada süsteemivee
degaseerimine. Keskse tagasivoolusegisti või hüdraulilise paisu korral on
selleks süsteemipoolne külg. Soojusgeneraatori katel saab eraldi kaitse.
• Reflexi veepehmendusseadme Fillsoft korral kasutage täiteseadet Fillset
Impuls.
– Juhtimissüsteem analüüsib järeltäitevee koguseid ja teavitab
veepehmenduspadruni vahetamise vajadusest.
Märkus!
Järeltäitevee kvaliteet peab vastama kehtivatele eeskirjadele, nt
Saksa Inseneride Liidu direktiivile VDI 2035.
7.5 Elektriühendus
Eluohtlikud vigastused elektrilöögi tõttu.
Elektrit juhtivate detailide puudutamisel on eluohtlike vigastuste oht.
• Veenduge, et seadme toitekaabel oleks pingevaba ja seadme uuesti
sisselülitamine oleks välistatud.
• Veenduge, et teised isikud ei saa süsteemi uuesti sisse lülitada.
• Veenduge, et elektriühendustöid seadme juures teostavad üksnes
elektrikud ning seda vastavalt kohalikele elektrotehnika reeglitele.
Elektriühenduse puhul eristatakse ühendus- ja juhtplokki.
