Variomat Touch — 09.09.2022-Rev. C
Türk —
2. Kablo blendajını tek taraflı olarak şuraya bağlayın.
• Klemens 18
3. Ana devre kartındaki sonlandırıcı direnci etkinleştirin.
• Dip şalteri 1
7.6 Montaj ve işletime alma belgesi
Bilgi!
Montaj ve işletime alma belgesi, kullanım kılavuzunun sonundadır.
8 İlk işletime alma
Bilgi!
Montaj ve işletime alma işlemlerinin usulüne uygun şekilde
yapıldığını, montaj ve
işletime alma belgelerinde onaylayın. Garanti
hakları için bu ön koşuldur.
İlk işletime alma ve yıllık bakım işlemini, Reflex müşteri
8.1 İşletime alma koşullarının kontrolü
Cihaz montaj bölümünde açıklanan çalışmalar tamamlandığında ilk işletime
alma için hazırdır. Devreye alma, sistemi kuran veya (örn. Reflex fabrika müşteri
hizmetleri tarafından) görevlendirilecek bir uzman tarafından yapılmalıdır.
Basınç koruma ünitesi, ilgili kurulum kılavuzuna uygun şekilde işletime
alınmalıdır. İlk işletime almaya yönelik olarak aşağıdaki bilgileri dikkate alınız:
• Kontrol ünitesi, ana hazneye ve gerekirse müteakip haznelere monte
edilmiştir.
• Haznelerin tesis sistemine giden su tarafındaki bağlantılar
oluşturulmuştur.
• Hazneler su ile dolu değildir.
• Haznelerin tahliyesi için valfler açıktır.
• Tesis sistemine su dolduruldu ve tesis sistemindeki gazlar tahliye edildi.
• Elektrik bağlantısı geçerli ulusal ve yerel mevzuat doğrultusunda
oluşturulmuştur.

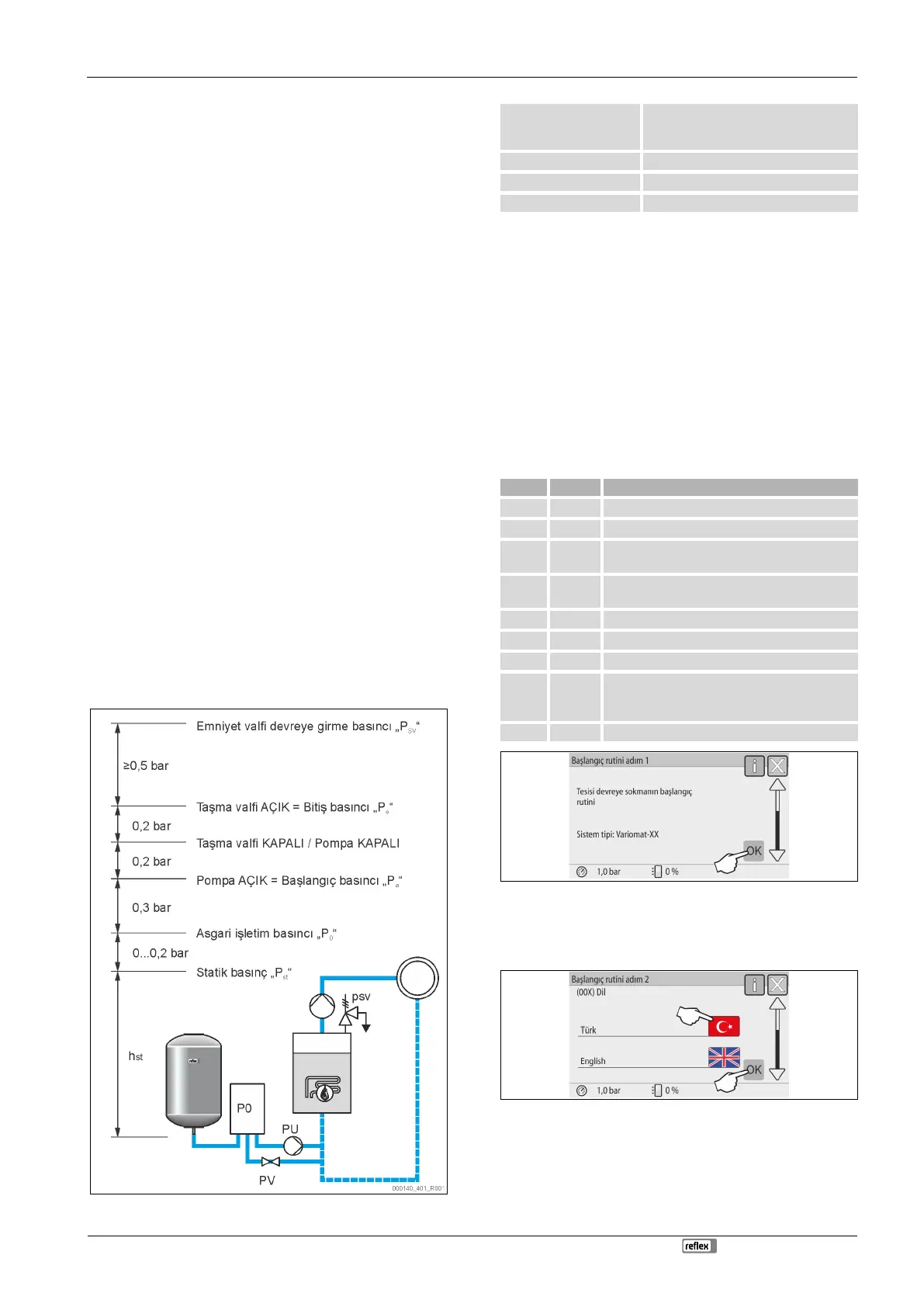

8.2 Variomat kumanda noktaları
Asgari işletim basıncı "P
0
", basınç tutmanın konumuna göre tespit edilir.
Kumandada minimum çalışma basıncından "P
0
" manyetik valfin "PV" ve
pompanın "PU" şalter noktaları hesaplanır.
Asgari işletim basıncı "P
0
" aşağıdaki gibi hesaplanır:
P
0
= P
st
+ P
D
+ 0,2 bar*
Hesaplanan değeri, kumanda sisteminin start
çevrimine girin, 8.3 "Kumandanın
başlangıç rutinini ayarlanması", 513.
P
st
= h
st
/10 h
st
metre biriminde
P
D
= 0,0 bar sigorta sıcaklıkları ≤ 100 °C için
P
D
= 0,5 bar sigorta sıcaklıkları = 110 °C için
*0,2 bar eklenmesi önerilir, aşırı durumlarda ekleme yapılmamalıdır
Bilgi!
Asgari işletim basıncının "P
0
" altına inilmemesine dikkat edin. Böylece
alçak basınç, buharlaşma ve kavitasyon önlenir.
8.3 Kumandanın başlangıç rutinini ayarlanması
Bilgi!
Kumanda alanının kullanımı için
10.1 "Kumanda alanının kullanımı
Başlangıç rutini, cihazın ilk işletime alma parametrelerini ayarlamak için
kullanılır. Bu rutin kumandanın ilk kez çalıştırılmasıyla başlar ve bir defaya
mahsus olarak ayarlanır. Devamdaki parametre değişiklikleri ve kontrolleri
müşteri menüsünden yapılır, 10.3 "Kumandadaki ayarları gerçekleştirin",
517.
Ayarlama seçeneklerine üç basamaklı bir PM kodu atanmıştır.
1 Başlangıç rutininin başlangıcı
2 001 Dili seçin
3
Hatırlama: Montajdan ve devreye sokmadan önce
kullanım kılavuzunu okuyun!
4 005 Asgari işletim basıncını P
O
ayarlama, 8.2 "Variomat
kumanda noktaları", 513.
6 003 Tarih ayarla
7 121 Ana haznenin nominal hacmini seçin
8 Sıfır eşitlemesi: Ana hazne boş olmalıdır!
Seviye ölçümünün sinyalinin seçilen ana hazneye eşit
olup olmadığı kontrol edilir
9 Başlangıç rutininin sonu. Durdurma işletimi aktiftir.
Cihaz ilk çalıştırıldığında otomatik olarak başlangıç rutininin ilk sayfası
gösterilir:
1. "Tamam" düğmesine basın.
– Başlangıç rutini bir sonraki sayfaya geçer.
2. İstediğiniz dili seçin ve girişi "Tamam" düğmesiyle onaylayın.
