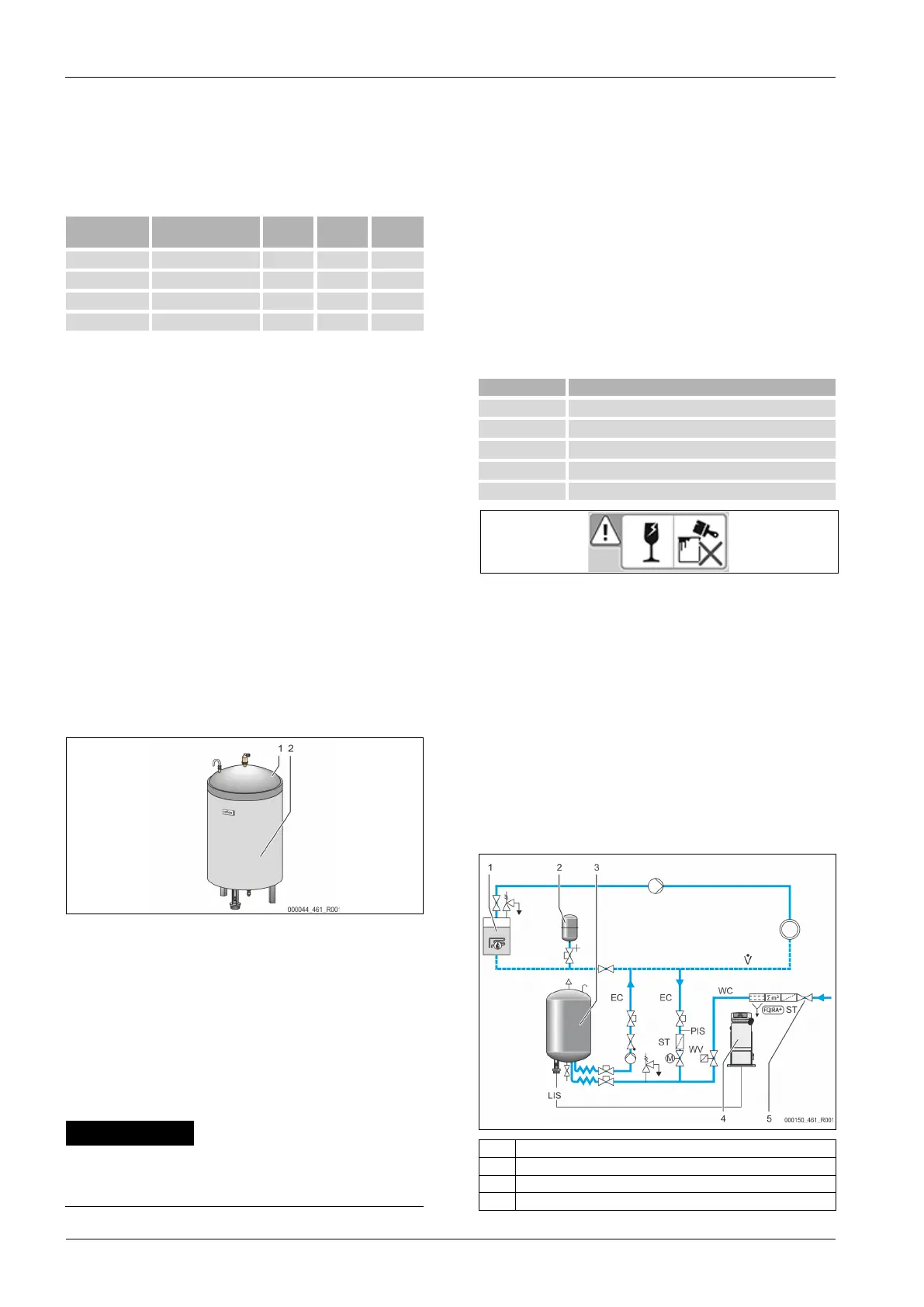

— Eesti keel Variomat Touch — 09.09.2022-Rev. C
Arvutamine P
0,
8.2 "Variomati lülituspunktid", 321.
Ühenduse nimilaius „DN“ kehtib paisutorule pikkusega kuni 10 m. Sellest
pikema toru korral valige suurem ühenduse nimilaius. Ühendage paisutoru
süsteemi peamise pealevooluga „V“. Süsteemi voolusuunas vaadates tuleb
gaasirikka vee paisutoru ühendada gaasita vee paisutoru ette.
Vältige jämeda mustuse tungimist süsteemi ja seega mustusekoguri „ST”
ülekoormust. Ühendage paisutorud „EC“ vastavalt kõrval ära toodud
paigaldusvariantidele.
Minimaalne töörõhk
p
0
(bar)
-1 X --- ---
-2/35 X --- ---
-2 ≤ 3,5 --- X ---
-2 > 3,5 --- --- X
Märkus!
Paisutorude „EC” ühenduspunktis peab veetemperatuur olema
vahemikus 0
–70 °C. Eelmahutite kasutamisel temperatuurivahemik ei
muutu. Gaasi eraldamise faasis läbivoolamisel ei oleks temperatuuri
püsimine enam tagatud.
7.3.4.2 Järeltäitetoru
Kui automaatset vee järeltäitesüsteemi ei ühendata, siis ühendage
järeltäitetoru „WC” ½-tollise pimekorgiga.
• Vältige tõrkeid seadme töös, kasutades käsitsi järeltäitmise funktsiooni.
• Paigaldage järeltäite magnetklapi ette vähemalt üks mustusekogur „ST”,
mille silmuse suurus on ≤ 0,25 mm.
– Paigaldage mustusekoguri „ST” ja järeltäite magnetklapi vahele
lühike toru.
Märkus!
Kasutage järeltäitetorus „WC” rõhuvähendajat, kui puhkerõhk ületab 6
bar.
Märkus!
Joogiveevõrgust järeltäitmisel paigaldage vajadusel järeltäitetorule
„WC” täiteseade Reflex Fillset,
4.6 "Valikuline lisavarustus", 312.
Reflexi järeltäitesüsteemid nagu nt Reflex Fillset on
konstrueeritud järeltäitevõimsusele < 1 m³/h.
7.3.5 Soojusisolatsiooni paigaldus
Asetage põhipaagi (1) ümber lisavarustuse hulka kuuluv soojusisolatsioon (2)
ja sulgege see tõmblukuga.
Märkus!
Soojustage küttesüsteemide puhul põhipaak ja „EC” paisutorud
soojuskao vastu.
– Põhipaagi kaant, samuti lisapaaki ei ole vaja soojustada.
Märkus!
Monteerige soojusisolatsioon kohapeal kondensaadi moodustumisel.
7.3.6 Kaalumõõtmisseadise paigaldus
TÄHELEPANU!
Kaalumõõtmisseadise kahjustus asjatundmatu paigalduse tõttu
Kaalumõõtmisseadise oskamatu paigaldus täitmistaseme mõõtmisele „LIS“
võib põhjustada kahjustusi, tõrkeid ja mõõtmisvigu.
• Järgige kaalumõõtmisseadise paigaldusjuhiseid.
Veetaseme mõõteseadis „LIS” töötab koos kaalumõõtmisseadisega. Paigaldage
see siis, kui põhipaak on oma lõplikus asendis, 7.3.3 "Paakide
paigaldamine", 316. Järgige järgmisi juhiseid:
• Eemaldage põhipaagi jalgade juurest transpordil kasutatud toed
(prussid).
• Asendage transpordiohutuse toed kaalumõõtmisseadisega.
– Kaalumõõtmisseadise saab soovi korral kinnitada kaasasolevate
poltidega põhipaagi konteineri jala külge. Kuid konteineri jala
kinnitamine ei ole hädavajalik.
• Vältige löökkoormusi kaalumõõtmisseadisele, nt hilisema paagi
joondamise käigus.
• Ühendage põhipaak ja esimene lisapaak paindlike ühendusvoolikutega.
– Kasutage kaasasolevaid ühenduse komplekte, 7.3.3 "Paakide
paigaldamine", 316.
• Kui põhipaak on joondatud ja täiesti tühjendatud, siis kalibreerige
täitmistase, 8.6 "Juhtimissüsteemi parametreerimine kliendimenüüs",
323.
Orienteeruvad väärtused veetaseme mõõtmiseks:
200 l 0–4 bar
300–500 l 0–10 bar
600–1000 l 0–25 bar
1500–2000 l 0–60 bar
3000–5000 l 0–100 bar
Märkus!
Kaalumõõtmisseadis ei ole rõhulöögikindel ja seda ei tohi üle värvida!
7.4 Lülitus- ja järeltäitevariandid
7.4.1 Funktsioon
Põhipaagi täitetase hetkel määratakse kindlaks veetaseme anduri „LIS” abil ja
seda analüüsitakse juhtimissüsteemis. Minimaalse täitetaseme väärtus
sisestatakse juhtimissüsteemi kliendimenüüs. Kui veetase on madalam kui
minimaalne täitetase, siis avaneb järeltäiteklapp „WV” ja põhipaak täidetakse.
Märkus!
Järeltäitmiseks joogiveesüstee
mist pakub Reflex täiteseadet Fillset
koos integreeritud süsteemieraldi ja veepehmendusseadmega Fillsoft,
4.6 "Valikuline lisavarustus", 312.
7.4.1.1 Kasutamine ühe katlaga süsteemis
1 Soojusgeneraator
2 Survepaisupaak „MAG”
3 Põhipaak
4 Juhtüksus
