Reflex Variomat Touch VS 2-1/60 Original Operating Manual

Technické údaje
198
— Slovensky Variomat Touch — 09.09.2022-Rev. C

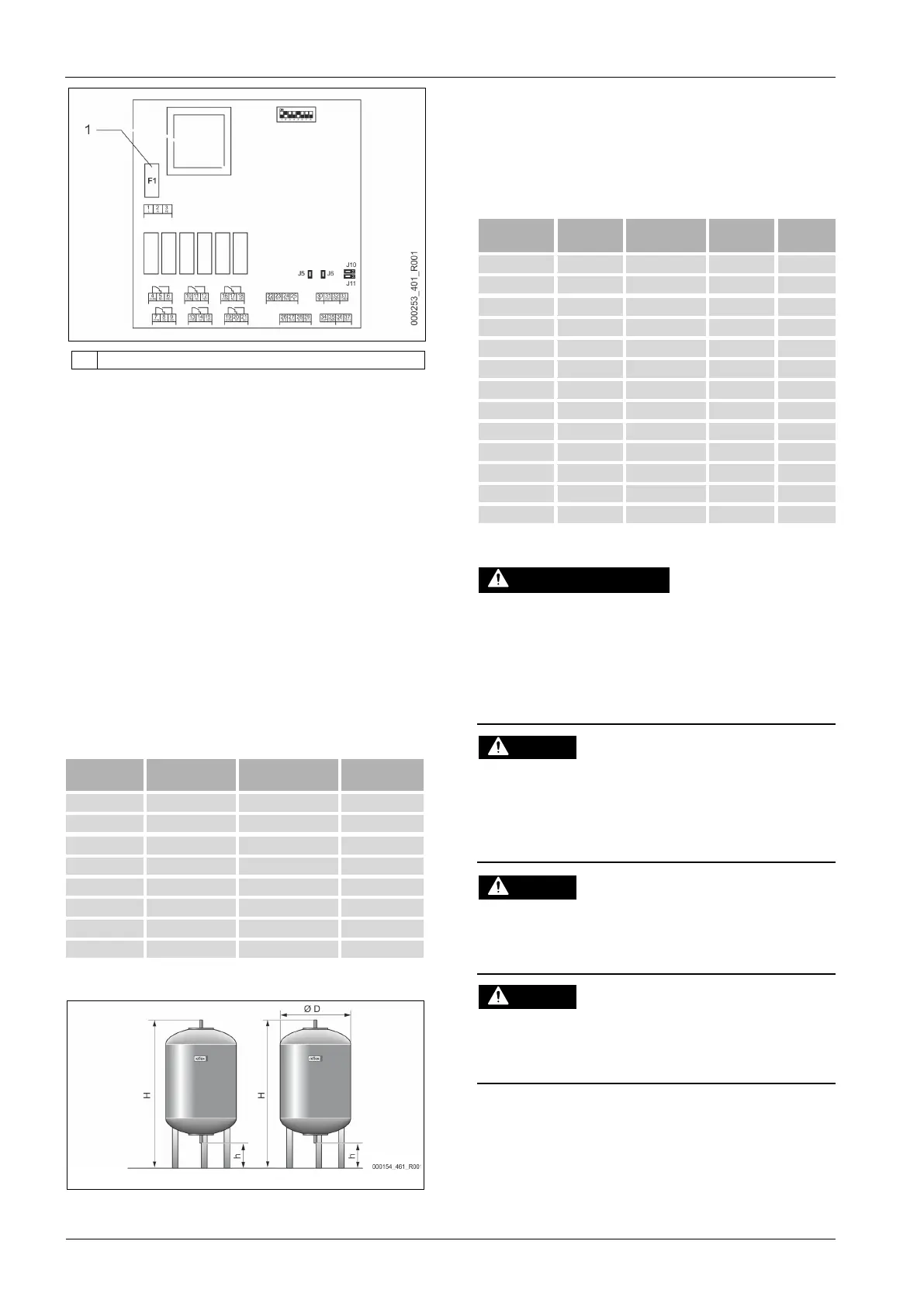

1 Jemná poistka F1 (250 V, 0, 16 A pomalá)
Postupujte nasledovne.
1. Odpojte I/0 modul od napájania.
• Vytiahnite sieťovú zástrčku z modulu.
2. Otvorte veko priestoru svoriek.
3. Odstráňte veko krytu.
4. Vymeňte chybnú poistku.
5. Pripevnite veko krytu
6. Zatvorte veko svoriek.
7. Pripojte napájanie pre modul so sieťovou zástrčkou.
Výmena poistky je ukončená.
6 Technické údaje
6.1 Riadiaca jednotka

Upozornenie!
Nasledujúce hodnoty platia pre všetky jednotky:
– Prípustná prívodná teplota:
–
Prípustná prevádzková teplota:
–
Prípustná vonkajšia teplota:
–
Stupeň ochrany:
–
Počet rozhraní RS-485:
–
IO-Modul:
–
Elektrické napätie riadiacej jednotky:
– Hladina hluku:
120 °C
70 °C
0 °C – 45 °C
IP 54
1
Voliteľne
230 V; 2 A
55 db
Typ
Elektrický
výkon[kW]
Elektrická
prípojka[Hz; A]
Hmotnosť[kg]
VS 2-1/35 1,1 50; 5 29
VS 2-1/60 1,1 50; 5 37
VS 2-1/75 1,1 50; 5 50
VS 2-1/95 1,1 50; 5 53
VS 2-2/35 1,2 50; 5 58
VS 2-2/60 2,2 50; 10 61
VS 2-2/75 2,2 50; 10 89
VS 2-2/95 2,2 50; 10 92
6.2 Nádoby
Základná nádoba Prídavná nádoba

Upozornenie!
Pre základné nádoby sú k dostaniu voliteľné tepelné izolácie,
 4.6
"Voliteľné prídavné vybavenie",

195.

Upozornenie!
Nasledujúce hodnoty platia pre všetky nádoby:
- Prevádzkový tlak:
-
Prípojka:
6 bar
G1 "
Typ
Priemer Ø
„D“[mm]
Hmotnosť[kg]
Výška
„H“[mm]
Výška „h“
[mm]
200 634 37 1060 146
300 634 54 1360 146
400 740 65 1345 133
500 740 78 1560 133
600 740 94 1810 133
800 740 149 2275 133
1000/740 740 156 2685 133
1000/1000 1000 320 2130 350
1500 1200 465 2130 350
2000
1200
565
2590
350
3000 1500 795 2590 380
4000 1500 1080 3160 380
5000 1500 1115 3695 380
7 Montáž
NEBEZPEČENSTVO
Životu nebezpečné poranenia v dôsledku zasiahnutia elektrickým prúdom.
Pri dotyku so súčiastkami vedúcimi prúd vznikajú životu nebezpečné
poranenia.
• Zaistite, aby prívodné vedenie k prístroju bolo zapnuté bez napätia a
bolo zaistené proti znovuzapojeniu.
• Zaistite, aby sa zariadenie nemohlo znovu zapnúť inými osobami.
• Zaistite, aby sa montážne práce na elektrickej prípojke prístroja
prevádzali len prostredníctvom odborníka na elektrinu a podľa
miestnych platných elektrotechnických predpisov.
POZOR
Nebezpečenstvo poranenia v dôsledku kvapaliny unikajúcej pod tlakom
Na prípojkách môže dôjsť pri chybnej montáži, demontáži alebo
údržbárskych prácach k popáleninám a poraneniam, keď horúca voda
alebo horúca para pod tlakom náhle uniká.
• Zaistite odbornú montáž, demontáž alebo údržbárske práce.
• Zaistite, aby zariadenie bolo bez tlaku skôr, než prevediete montáž,
demontáž alebo údržbárske práce na prípojkách.
POZOR
Nebezpečenstvo popálenia na horúcich povrchoch
Vo vykurovacích zariadeniach môže dôjsť prostredníctvom vysokých
povrchových teplôt k popáleninám kože.
• Noste ochranné rukavice.
• Upevnite zodpovedajúce varovné pokyny v blízkosti prístroja.
POZOR
Nebezpečenstvo poranenia vplyvom pádov alebo nárazov
Modriny vplyvom pádov alebo nárazov na častiach zariadenia počas
montáže.
• Noste osobnú ochrannú výstroj (ochrannú helmu, ochranný odev,
ochranné rukavice, bezpečnostnú obuv).

Upozornenie!
Potvrďte odbornú montáž a uvedenie do prevádzky v potvrdení o
montáži, uvedení do prevádzky a údržbe. Toto je predpokladom pre
nároky na poskytnutie záruky.
–
Nechajte previesť prvotné uvedenie do prevádzky a ročnú
údržbu prostredníctvom zákazníckeho servisu podniku firmy
Reflex.
