Reflex Variomat Touch VS 2-1/60 Original Operating Manual

Första idrifttagning
414
— Svenska Variomat Touch — 09.09.2022-Rev. C
Plint-
nummer
Signal
Funktion
Kablage
55
GND
Överströmningsventil PV 1
(motorkulventil)
Från fabrik
56
+24 V
(försörjning)
57
0
– 10 V
(reglerstorhet)
58
0
– 10 V
(kvittering)

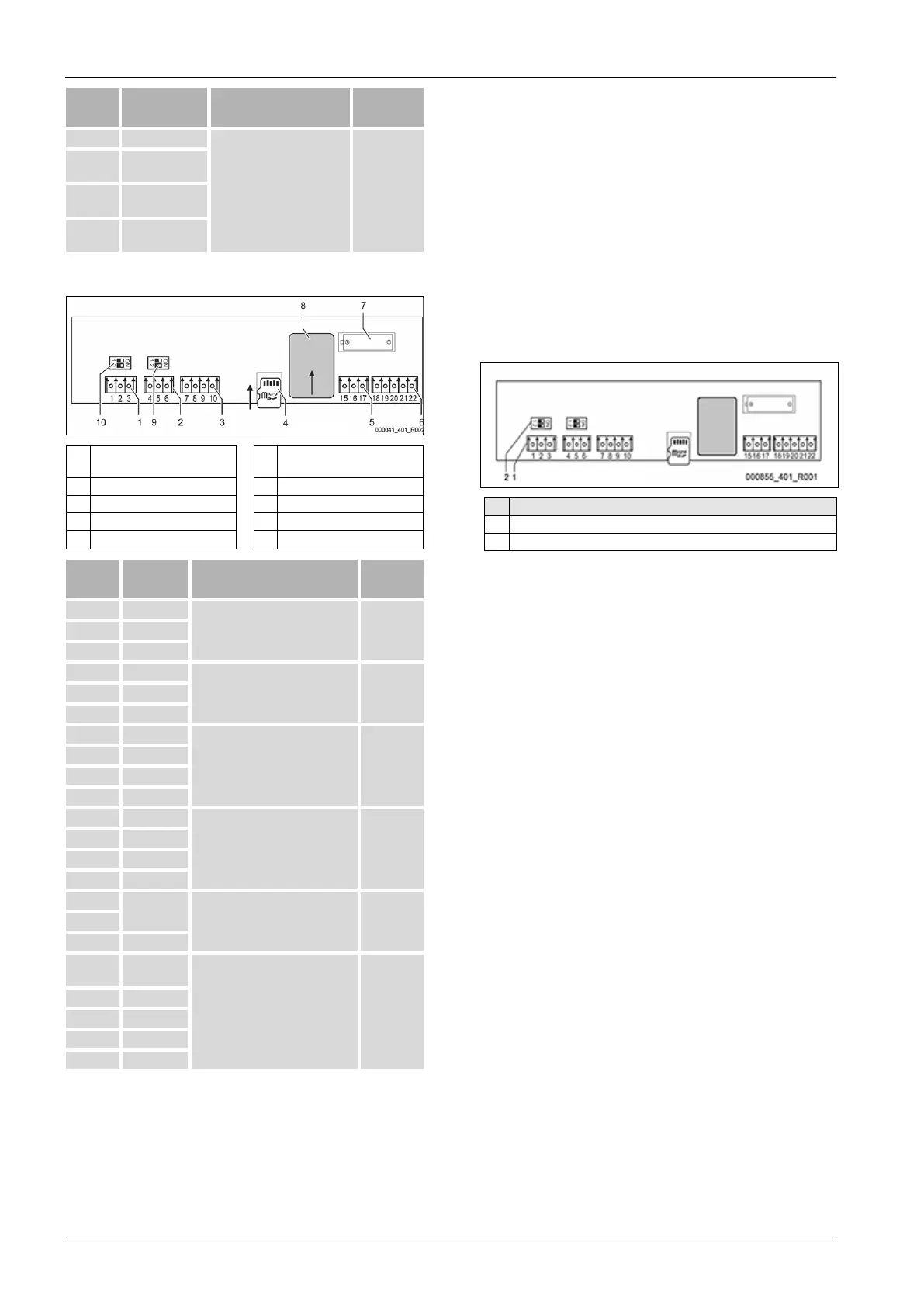

7.5.3 Kopplingsschema manöverdel
1 RS-485-gränssnitt 6
Analogutgångar för tryck och
nivå
2 RS-485-gränssnitt 7 Batterifack
3 IO-gränssnitt 8 Anybus-modul insticksplats
4 Micro-SD-kort 9 DIP-kontakt 2
5 10 V-påfyllning 10 DIP-kontakt 1
Plint-
nummer
Signal
Funktion
Kablage
1 A
RS-485-gränssnitt
S1-nätverk
På plats 2 B
3 GND S1
4 A
RS-485-gränssnitt
S2-moduler: Expansions- eller
kommunikationsmodul
På plats 5 B
6 GND S2
7 +5 V
IO-gränssnitt: gränssnitt till
moderkortet
Från fabrik
8 R × D
9 T × D
10 GND IO1
11 +5V
--- ---
12 RxD
13 TxD
14 GND IO2
15
10 V~
10 V-påfyllning Från fabrik 16
17 FE
18
Y2PE
(skärm)
Analogutgångar: Tryck och nivå
Standard 4 – 20 mA
På plats
19 Tryck
20
GNDA
21 Nivå
22 GNDA
7.5.4 Gränssnitt RS-485
Via RS-485-gränssnitten S1 och S2 kan all information hämtas från styrningen
och användas för kommunikation med ledningscentraler eller andra enheter.
• Gränssnitt S1
– Högst 10 enheter kan drivas i en master/slave-sammanlänkning via
detta gränssnitt.
• Gränssnitt S2
– Tryck ”PIS” och nivå ”LIS”.
– Driftstatusar för pumparna ”PU”.
– Driftstatusar för motorkulventil/magnetventil.
– Värden för kontaktvattenmätaren ”FQIRA +”.
– Alla meddelanden.
– Alla felminnesinmatningar.
För kommunikation mellan gränssnitten finns bussmoduler som
tillvalstillbehör.

Obs!
Beställ vid behov protokollet för gränssnittet RS
-485, detaljer om
anslutningarna sam
t information om tillgängliga tillbehör från Reflex
kundtjänst.
7.5.4.1 Anslutning av gränssnittet RS-485
Moderkort till styrningen Control Touch.
Nr
Komponent
1 Anslutningsplintar för RS-485-koppling
2 DIP-kontakt 1
Gör såhär:
1. Anslut RS-485-kopplingen till moderkortet med den skärmade kabeln.
• S 1
– Plint 1 (A+)
– Plint 2 (B-)
– Plint 3 (GND)
2. Anslut kabelskärmningen på ena sidan.
• Plint 18
3. Aktivera termineringsmotståndet på moderkortet.
• DIP-kontakt 1
7.6 Monterings- och idrifttagningsintyg

Obs!
Monterings
- och idrifttagningsintyget finns i slutet av
driftsinstruktionen.
8 Första idrifttagning

Obs!
Bekräfta att montering och
idrifttagning har utförts fackmässigt i
monterings
- och idrifttagningsintyget. Det är en förutsättning för
garantianspråk.
–
Låt Reflex kundtjänst genomföra den första idrifttagningen och
den årliga servicen.
8.1 Kontroll av förutsättningarna för idrifttagning
Enheten är redo för den första driftsättningen när de arbeten som beskrivs i
kapitlet Montering har avslutats. Driftsättningen måste utföras av den som har
tillverkat anläggningen eller en sakkunnig (t.ex. Reflex kundtjänst) som har fått
det i uppdrag. Tryckhållningsanläggningen ska tas i drift enligt motsvarande
installationsinstruktion. Iaktta följande anvisningar gällande den första
driftsättningen:
• Montering av styrenheten med baskärlet samt i förekommande fall
efterkärlen har utförts.
• Anslutningarna av kärlen på vattensidan till anläggningssystemet har
upprättats.
• Kärlen är inte fyllda med vatten.
• Ventilerna för tömning av kärlen är öppna.
• Anläggningssystemet är fyllt med vattnet och avluftat från gaser.
• Elanslutningen är upprättad enligt gällande nationella och lokala
bestämmelser.
