— Nederlands Variomat Touch — 09.09.2022-Rev. C
5.3 Vervangen van de zekeringen
Gevaar voor elektrische schokken!
Levensbedreigend letsel door elektrische schokken. Op delen van de
printplaat van het apparaat kan – ondanks dat de
netstekker van de voeding is losgekoppeld – een spanning van 230 V
aanwezig zijn.
• Koppel de besturingseenheid van het apparaat volledig los van het
stroomnet, voordat u de afdekkappen verwijdert.
• Controleer of de printplaat spanningsvrij is.

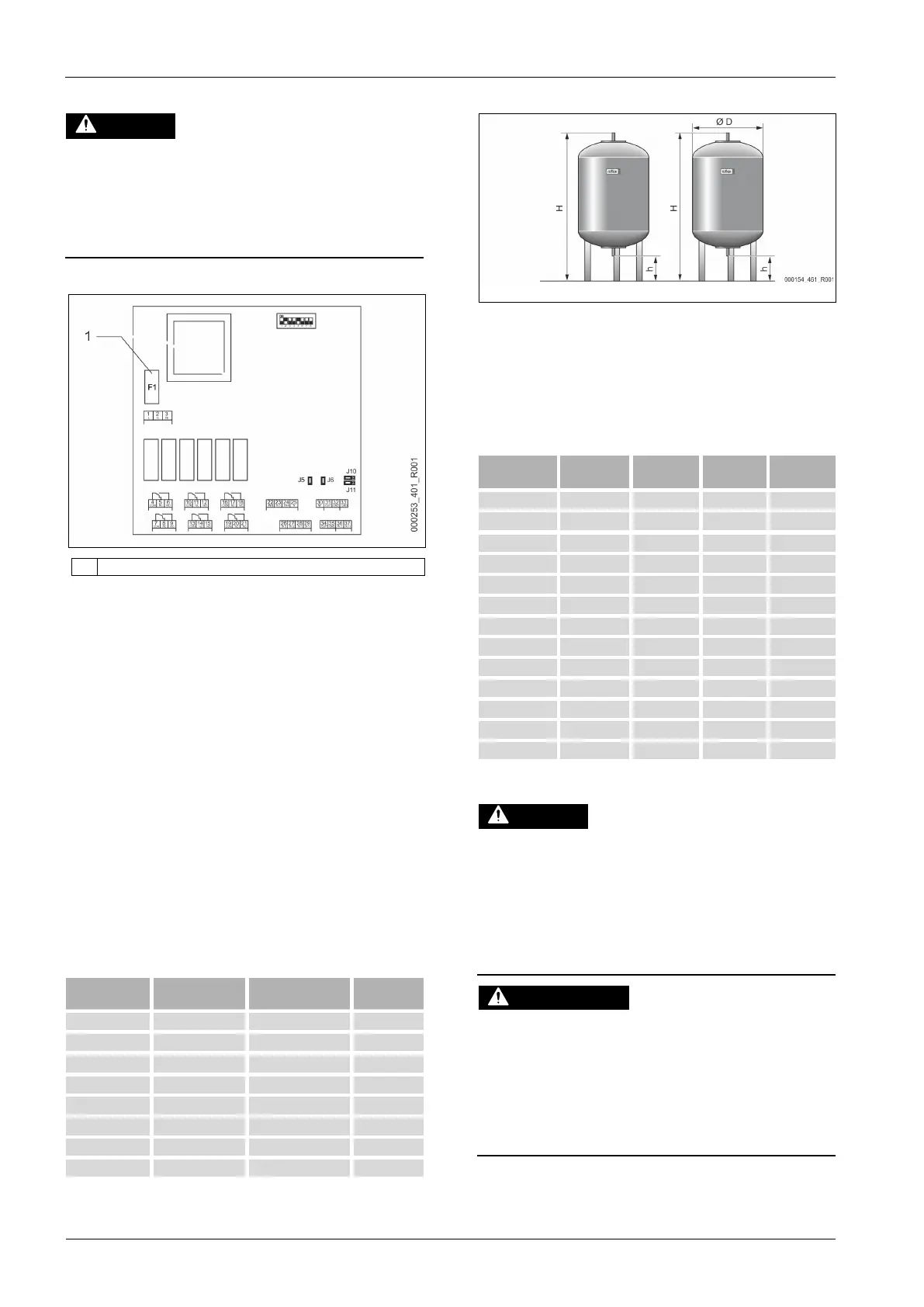

De zekering bevindt zich op de basisprintplaat van de I/O-module.
1 Microzekering F1 (250 V, 0, 16 A traag)
Ga als volgt te werk.
1. Koppel de I/O-module los van de voedingsspanning.
• Trek het netsnoer uit de module.
2. Open het deksel van het klemmenvak.
3. Verwijder het deksel van de behuizing.
4. Vervang de defecte zekering.
5. Monteer het deksel van de behuizing
6. Sluit het deksel van het klemmenvak.
7. Sluit de voedingsspanning van de module aan m.b.v de netstekker.
Het vervangen van de zekering is voltooid.
6 Technische gegevens
6.1 Besturingseenheid
Opmerking!
De volgende waarden zijn van toepassing voor alle
besturingseenheden:
– Toegestane aanvoertemperatuur:
–
Toegestane bedrijfstemperatuur:
Toegestane omgevingstemperatuur:
Beschermingsklasse:
Aantal interfaces RS-485:
IO-module:
Elektrische spanning besturingseenheid:
70 °C
0 °C – 45 °C
IP 54
1
Optioneel
230 V; 2 A
Elektrische
aansluiting [Hz; A]
VS 2-1/35 1,1 50; 5 29
VS 2-1/60 1,1 50; 5 37
VS 2-1/75 1,1 50; 5 50
VS 2-1/95 1,1 50; 5 53
VS 2-2/35 1,2 50; 5 58
VS 2-2/60 2,2 50; 10 61
VS 2-2/75 2,2 50; 10 89
VS 2-2/95 2,2 50; 10 92
6.2 Vaten
Basisvat Volgvat
Opmerking!
Voor de basisvaten zijn een optionele warmte
-isolatie beschikbaar,
4.6 "Optionele uitrusting", 335.
Opmerking!
De volgende waarden zijn van toepassing voor
alle vaten:
Aansluiting:
G1 "
200 634 37 1060 146
300 634 54 1360 146
400 740 65 1345 133
500 740 78 1560 133
600 740 94 1810 133
800 740 149 2275 133
1000/740 740 156 2685 133
1000/1000 1000 320 2130 350
1500 1200 465 2130 350
2000 1200 565 2590 350
3000 1500 795 2590 380
5000 1500 1115 3695 380
7 Montage
Levensbedreigend letsel door elektrische schokken.
Indien stroomvoerende onderdelen worden aangeraakt, bestaat het gevaar
van levensbedreigend letsel.
• Zorg dat de toevoerleiding naar het apparaat spanningsloos is en
beveiligd is tegen opnieuw inschakelen.
• Zorg dat de installatie niet door andere personen weer kan worden
ingeschakeld.
• Laat alle montagewerkzaamheden aan de elektrische aansluiting van
het apparaat alleen uitvoeren door een erkend elektromonteur en
volgens de plaatselijk geldende elektrotechnische voorschriften.
Kans op letsel door uitstromende vloeistof die onder druk staat
Bij foutieve montage, demontage of ondeskundig onderhoud kunnen
brandwonden en andere verwondingen worden veroorzaakt aan de
aansluitingen, wanneer uit onder druk staande plotseling heet water of
hete stoom uitstroomt.
• Zorg voor een veilige een deskundige montage, demontage en
onderhoud.
• Zorg dat de installatie niet onder druk staat voordat u
werkzaamheden i.v.m. montage, demontage en onderhoud uitvoert
