Prima punere în funcţiune
490
— Română Variomat Touch — 09.09.2022-Rev. C
Presiunea minimă de funcţionare „P
0
” se calculează după cum urmează:
P
0
= P
st
+ P
D
+ 0,2 bari*
Introduceţi valoarea calculată în rutina de
pornire a unităţii de comandă,  8.3
"Parcurgerea rutinei de pornire a unităţii de
comandă",  490.
P
st
= h
st
/10
h
st
în metri
P
D
= 0,0 bari pentru temperaturi de protecţie ≤ 100 °C
P
D
= 0,5 bari pentru temperaturi de protecţie = 110 °C
*se recomandă un factor de adaos de 0,2 bari, în cazuri extreme fără factor de
adaos

Indicaţie!
Evitaţi ajungerea sub presiunea minimă de
funcţionare „P
0
“. În acest fel
sunt excluse subpresiunea, evaporarea şi cavitaţia.
8.3 Parcurgerea rutinei de pornire a unităţii de comandă

Indicaţie!
Pentru utilizarea panoului de comandă
 10.1 "Utilizarea panoului de
comandă",  493
Rutina de pornire serveşte la setarea parametrilor pentru prima punere în
funcţiune a echipamentului. Ea începe odată cu prima pornire a unităţii de
comandă şi poate fi setată doar o dată. Modificările următoare sau verificările
parametrilor se efectuează în meniul clientului,  10.3 "Efectuarea setărilor în
unitatea de comandă",  493.
Posibilităţilor de setare le este alocat un cod PM format din trei cifre.
Pas
Cod PM
Descriere
1 Începutul rutinei de pornire
2 001 Selectarea limbii
3
Vă reamintim: citiţi instrucţiunile de utilizare înainte
de montaj şi de punerea în funcţiune!
4 005 Setarea presiunii minime de funcţionare P
O
,  8.2
"Puncte de comutare Variomat",  489.
5 002 Setarea orei
6 003 Setarea datei
7
121
Selectarea capacităţii nominale a vasului de bază
8 Compensare la zero: Vasul de bază trebuie să fie gol!
Se verifică dacă semnalul dispozitivului de măsurare a
nivelului corespunde cu vasul de bază selectat
9
Încheierea rutinei de pornire. Regimul de oprire este
activ.

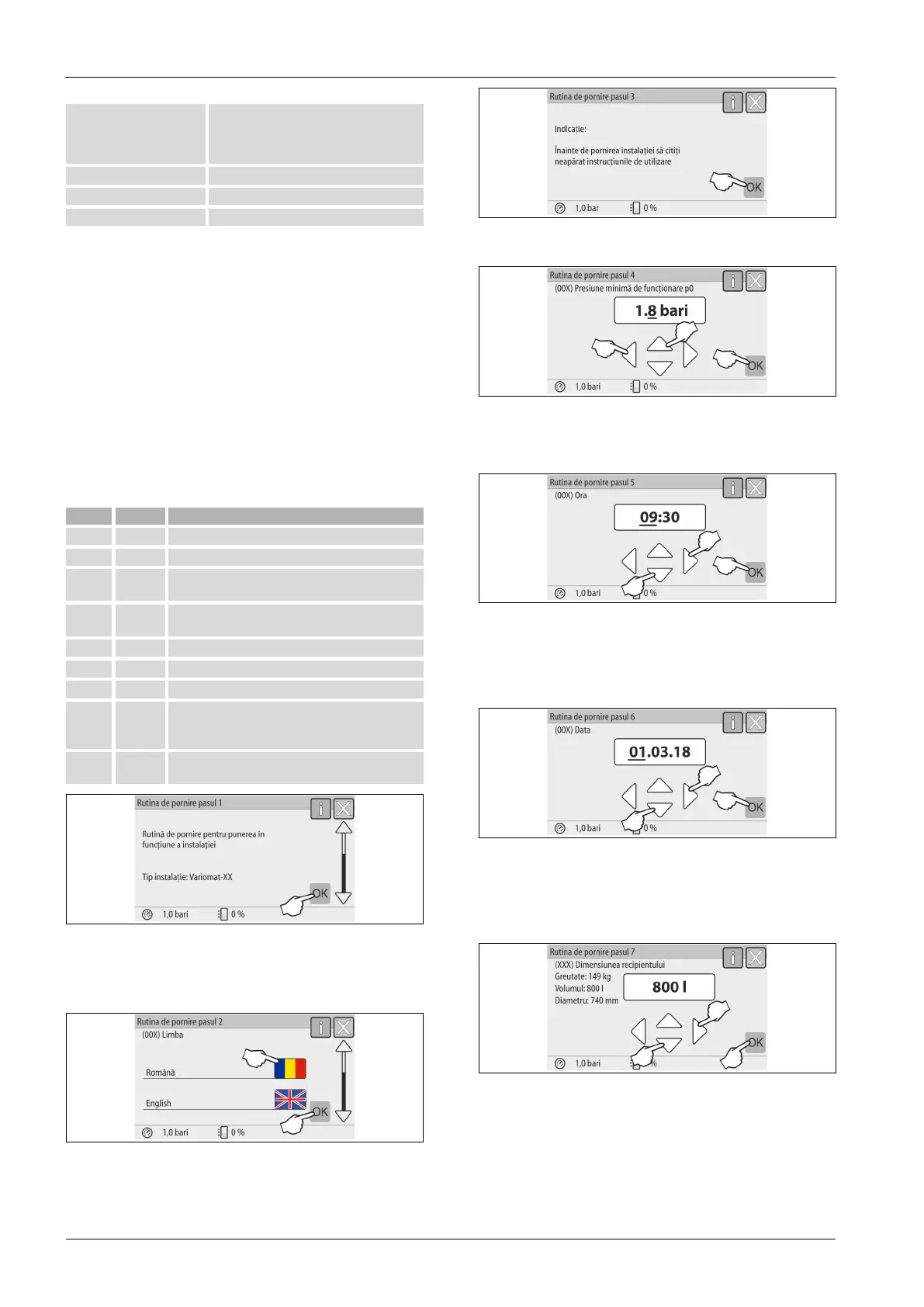

La prima pornire a echipamentului, se afişează automat prima pagină a rutinei
de pornire:
1. Apăsaţi butonul „OK”.
– Rutina de pornire comută pe pagina următoare.
2. Alegeţi limba dorită şi confirmaţi selecţia cu ajutorul butonului „OK”.
3. Înainte de punerea în funcţiune, citiţi tot manualul de operare şi verificaţi
efectuarea corespunzătoare a montajului.
4. Setaţi presiunea minimă de funcţionare calculată şi confirmaţi valoarea
introdusă cu ajutorul butonului „OK”.
– Pentru calculul presiunii minime de funcţionare,  8.2 "Puncte de
comutare Variomat",  489.
5. Setaţi ora. La apariţia unei erori, ora va fi salvată în memoria de erori a
unităţii de comandă.
– Selectaţi valoarea afişată cu ajutorul butoanelor „stânga” şi
„dreapta”.
– Modificaţi valoarea afişată cu ajutorul butoanelor „sus” şi „jos”.
– Confirmaţi datele introduse cu butonul „OK”.
6. Setaţi data. La apariţia unei erori, data va fi salvată în memoria de erori a
unităţii de comandă.
– Selectaţi valoarea afişată cu ajutorul butoanelor „stânga” şi
„dreapta”.
– Modificaţi valoarea afişată cu ajutorul butoanelor „sus” şi „jos”.
– Confirmaţi datele introduse cu butonul „OK”.
7. Selectaţi dimensiunea vasului de bază.
– Modificaţi valoarea afişată cu ajutorul butoanelor „sus” şi „jos”
– Confirmaţi datele introduse cu butonul „OK”.
– Informaţiile privind vasul de bază pot fi preluate de pe plăcuţa de
tip sau,  6 "Date tehnice",  482.
