Reflex Variomat Touch VS 2-1/60 Original Operating Manual

Технические
характеристики
Variomat Touch — 09.09.2022-Rev. C
Русский —
455

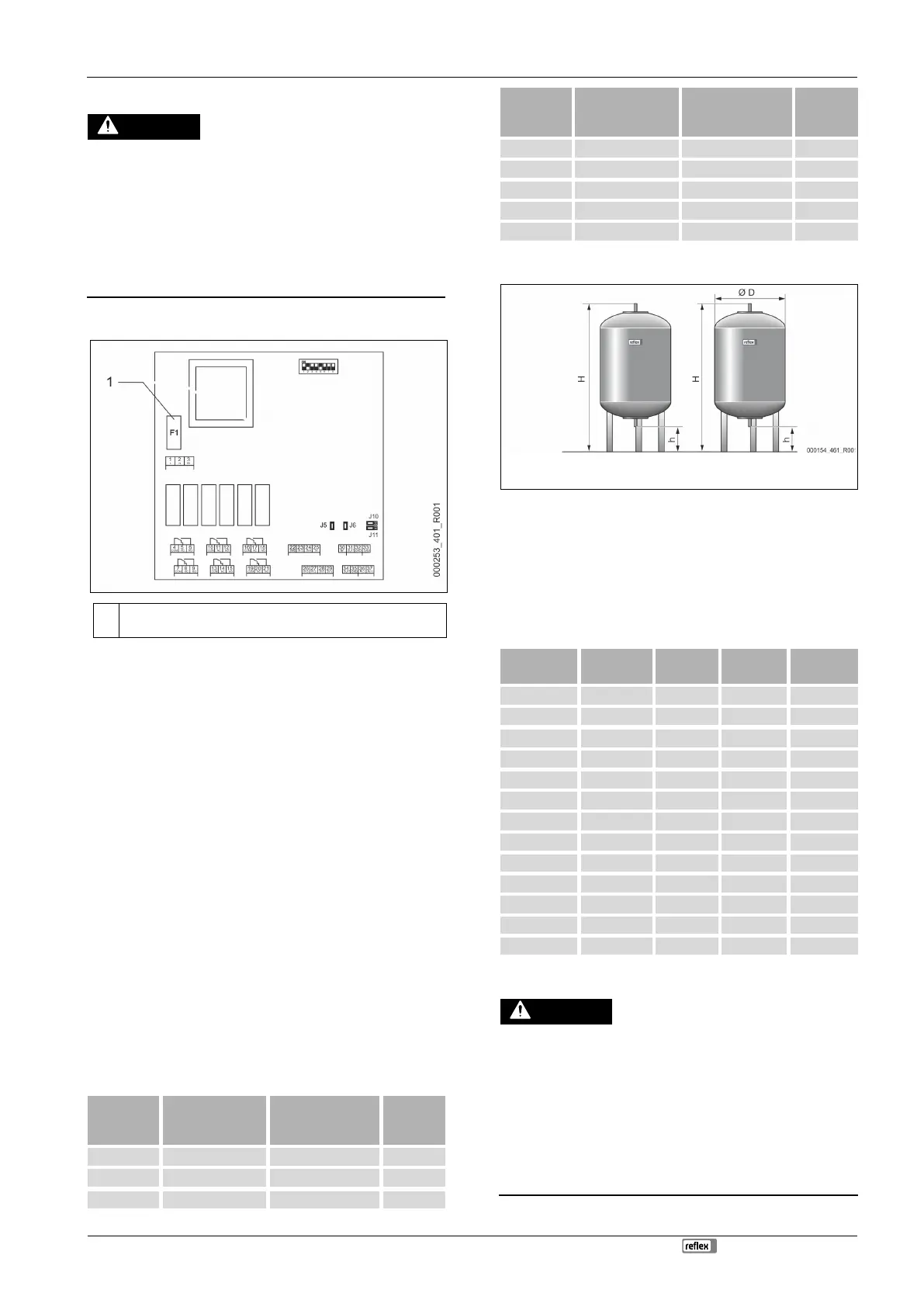

5.3 Замена предохранителей
ОПАСНО
Опасность поражения электрическим током!
Угроза для жизни в случае поражения электрическим током.
Некоторые детали платы устройства могут оставаться под
напряжением
230 В даже после отсоединения сетевого штекера от источника
питания.
• Перед снятием крышек блока управления необходимо
полностью отключить устройство от источника
электропитания.
•
Убедиться
в
том
,
что
плата
обесточена
.
Предохранитель находится на базовой плате модуля
ввода/вывода.
1
Слаботочный предохранитель F1 (250 В, 0, 16 А,
инерционный)
Действовать следующим образом.
1. Отсоединить модуль ввода/вывода от источника
электрического напряжения.
• Вынуть из розетки сетевой штекер модуля.
2. Открыть крышку клеммного отсека.
3. Удалить крышку корпуса.
4. Заменить дефектный предохранитель.
5. Установить крышку корпуса.
6. Закрыть крышку клеммного отсека.
7. Сетевым штекером подключить модуль к источнику
электрического напряжения.
Замена предохранителя завершена.
6 Технические характеристики
6.1 Блок управления

Указание!
Следующие значения действительны для всех
блоков управления:
– Допустимая температура на входе:
–
Допустимая рабочая температура:
–
Допустимая окружающая температура:
–
Класс защиты:
–
Количество интерфейсов RS-485:
–
Модуль ввода/вывода:
–
Электрическое напряжение блока
управления:
– Уровень шума:
120 °C
70 °C
0 °C – 45 °C
IP 54
1
Опция
230 В; 2 А
55 дБ
Тип
Электрическая
мощность
[
кВт
]
Электрическое
подключение
[
Гц
;
А]
Масса [кг]
VS 2-1/35 1,1 50; 5 29
VS 2-1/60 1,1 50; 5 37
VS 2-1/75 1,1 50; 5 50
Тип Электрическая
мощность
[
кВт
]
Электрическое
подключение
[
Гц
;
А
]
Масса
[
кг
]
VS 2-1/95 1,1 50; 5 53
VS 2-2/35 1,2 50; 5 58
VS 2-2/60 2,2 50; 10 61
VS 2-2/75 2,2 50; 10 89
VS 2-2/95
2,2
50; 10
92
6.2 Резервуары
Основной
резервуар
Дополнительный
резервуар

Указание!
Для
основных резервуаров предлагается опциональная
теплоизоляция,  4.6 "Опциональное оснащение",  451.

Указание!
Следующие
значения действительны для
всех резервуаров:
–
Рабочее
давление
:
– Подключение:
6
бар
G1 "
Тип
Диаметр Ø
«D» [
мм
]
Масса [кг]
Высота «H»
[
мм
]
Высота «h»
[мм]
200 634 37 1060 146
300 634 54 1360 146
400 740 65 1345 133
500 740 78 1560 133
600 740 94 1810 133
800 740 149 2275 133
1000/740 740 156 2685 133
1000/1000 1000 320 2130 350
1500 1200 465 2130 350
2000
1200
565
2590
350
3000 1500 795 2590 380
4000 1500 1080 3160 380
5000 1500 1115 3695 380
7 Монтаж
ОПАСНО
Угроза для жизни в случае поражения электрическим током.
Контакт с токоведущими деталями может привести к опасным
для жизни травмам.
• Убедиться, что питающая линия к устройству обесточена и
предохранена от повторного включения.
• Должна быть обеспечена защита от включения установки
другими лицами.
• Монтажные работы на электрическом присоединении
устройства должны проводиться только
профессиональным электриком, с соблюдением
действующих правил электротехники.
