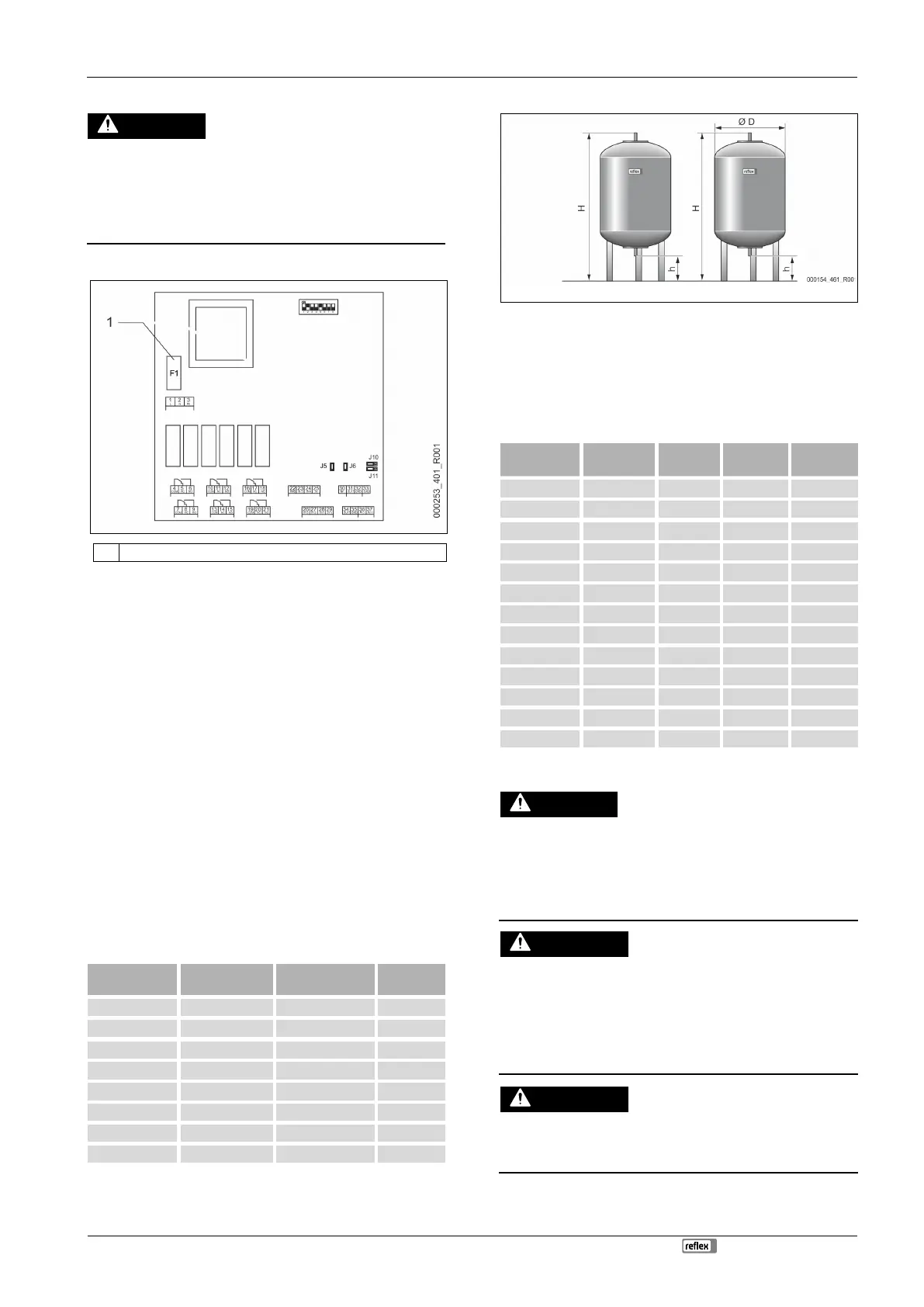

Reflex Variomat Touch VS 2-1/60 Original Operating Manual

Techniniai duomenys
Variomat Touch — 09.09.2022-Rev. C Lietuvių k. —
269
5.3 Saugiklių keitimas
PAVOJUS
Elektros smūgio pavojus!
Pavojus gyvybei dėl elektros smūgio. Net ištraukus tinklo kištukus iš
įtampos tiekimo lizdo įrenginio plokštės
dalyse gali būti 230 V įtampa.
• Prieš nuimdami valdymo sistemos dangčius visiškai atjunkite įrenginį
nuo maitinimo šaltinio.
• Patikrinkite, ar plokštėje nėra įtampos.
Saugiklis yra I/O modulio pagrindinėje plokštėje.
1 Saugiklis F1 (250 V, 0, 16 A, inercinis)
Tuo tikslu atlikite toliau nurodytus veiksmus.
1. Atjunkite I/O modulį nuo maitinimo.
• Iš modulio ištraukite tinklo kištuką.
2. Atidarykite gnybtų skyriaus dangtį.
3. Nuimkite korpuso dangtį.
4. Pakeiskite sugedusį saugiklį.
5. Uždėkite korpuso dangtį.
6. Uždarykite gnybtų skyriaus dangtį.
7. Prijunkite modulio maitinimą tinklo kištuku.
Saugiklių keitimas baigtas.
6 Techniniai duomenys
6.1 Valdymo blokas

Pastaba!
Toliau nurodytos vertės taikomos visiems valdymo
blokams:
– leidžiamoji pradinė temperatūra:
–
leidžiamoji darbinė temperatūra:
–
leidžiamoji aplinkos temperatūra:
–
apsaugos klasė:
–
sąsajų RS-485 skaičius:
–
IO modulis:
–
valdymo bloko elektrinė įtampa:
– garso lygis:
120 °C
70 °C
0–45 °C
IP 54
1
Pasirinktinai
230 V; 2 A
55 dB
Tipas
Elektrinė galia
(kW)
Elektros jungtis (Hz;
A)
Svoris (kg)
VS 2-1/35 1,1 50; 5 29
VS 2-1/60 1,1 50; 5 37
VS 2-1/75 1,1 50; 5 50
VS 2-1/95 1,1 50; 5 53
VS 2-2/35 1,2 50; 5 58
VS 2-2/60 2,2 50; 10 61
VS 2-2/75 2,2 50; 10 89
VS 2-2/95 2,2 50; 10 92
6.2 Indai
Pagrindinis indas Papildomas indas

Pastaba!
Galima įsigyti papildomą pagrindinio indo šilumos izoliaciją,
 4.6
"Pasirenkama papildoma įranga",  266.

Pastaba!
Toliau nurodytos vertės galioja visiems indams:
– darbinis slėgis:
– jungtis:
6 bar
G1 "
Tipas
Skersmuo Ø
„D“ (mm)
Svoris (kg)
Aukštis „A“
(mm)
Aukštis „a“
(mm)
200 634 37 1060 146
300 634 54 1360 146
400 740 65 1345 133
500 740 78 1560 133
600 740 94 1810 133
800
740
149
2275
133
1000/740 740 156 2685 133
1000/1000 1000 320 2130 350
1500 1200 465 2130 350
2000 1200 565 2590 350
3000 1500 795 2590 380
4000 1500 1080 3160 380
5000 1500 1115 3695 380
7 Montavimas
PAVOJUS
Pavojus gyvybei dėl elektros smūgio.
Palietus įtampingąsias konstrukcines dalis kyla pavojus mirtinai susižaloti.
• Įsitikinkite, kad į įrenginį nutiesta tiekimo linija neįtempta ir
apsaugota nuo pakartotinio įjungimo.
• Įsitikinkite, kad įrenginio negalės įjungti kiti asmenys.
• Įrenginio elektros jungtis gali montuoti tik kvalifikuoti elektrikai,
laikydamiesi elektrotechninės saugos potvarkių.
ATSARGIAI
Pavojus susižaloti dėl galinčio ištrykšti suslėgto skysčio
Dėl netinkamai atliekamų montavimo, išmontavimo arba techninės
priežiūros darbų ties jungtimis gali staiga išsiveržti karštas vanduo ar
suslėgti garai ir nudeginti arba sužaloti.
• Pasirūpinkite, kad įranga būtų montuojama, išmontuojama ir
prižiūrima kvalifikuotai.
• Prieš montuodami, išmontuodami ir apžiūrėdami jungtis įsitikinkite,
kad įrangoje neliko slėgio.
ATSARGIAI
Pavojus nusideginti dėl karštų paviršių
Šildymo įranga labai karštu paviršiumi gali nudeginti odą.
• Mūvėkite apsaugines pirštines.
• Prie įrangos pritvirtinkite atitinkamus įspėjamuosius ženklus.
