Descrizione dei dispositivi
— Italiano Variomat Touch — 09.09.2022-Rev. C
Pericolo di lesioni a causa della pressione dell'acqua in uscita
In caso di operazioni errate di montaggio, smontaggio o di manutenzione
sugli attacchi possono verificarsi ustioni e lesioni dovute a fuoriuscita
improvvisa di acqua calda o vapore caldo sotto pressione.
• Assicurarsi della corretta esecuzione delle operazioni di montaggio,
smontaggio o manutenzione.
• Prima di effettuare operazioni di montaggio, smontaggio o
manutenzione sugli attacchi, assicurarsi che l'impianto non sia in
Avvertenza!
Nella costruzione della valvola di sicurezza in sede
d'opera, l'operatore
deve garantire che non vi siano pericoli al momento dello sfiato.
Avvertenza!
Parti dell'attrezzatura con la funzione di sicurezza per la limitazione di
pressione lato acqua in base alla Direttiva attrezzature a pressione
2014/68/U
E e limitazioni della temperatura in base alla Direttiva
attrezzature a pressione 2014/68/UE non sono compresi nella fornitura.
La protezione contro la pressione lato acqua e la temperatura viene
realizzata dall'operatore.
4 Descrizione dei dispositivi
4.1 Descrizione
Variomat con unità di controllo Touch è una stazione di mantenimento della
pressione, di degasaggio e rabbocco per circuiti di riscaldamento e
raffreddamento ad acqua, composta essenzialmente da una centralina corredata
di pompe e da almeno un vaso di espansione. Il vaso di espansione è diviso da
una membrana in un vano aria e in un vano acqua per impedire la penetrazione
di ossigeno atmosferico nell'acqua in espansione.
Variomat con unità di controllo Touch offre le seguenti sicurezze:
• ottimizzazione di tutte le procedure di mantenimento della pressione,
degasaggio e rabbocco.
– Nessuna aspirazione diretta di aria grazie al mantenimento
controllato della pressione, con rabbocco automatico.
– Nessun problema di circolazione dovuto alla presenza di bolle libere
nell'acqua del circuito.
– Riduzione del danno da corrosione dovuto alla sottrazione di
ossigeno all'acqua di riempimento e rabbocco.

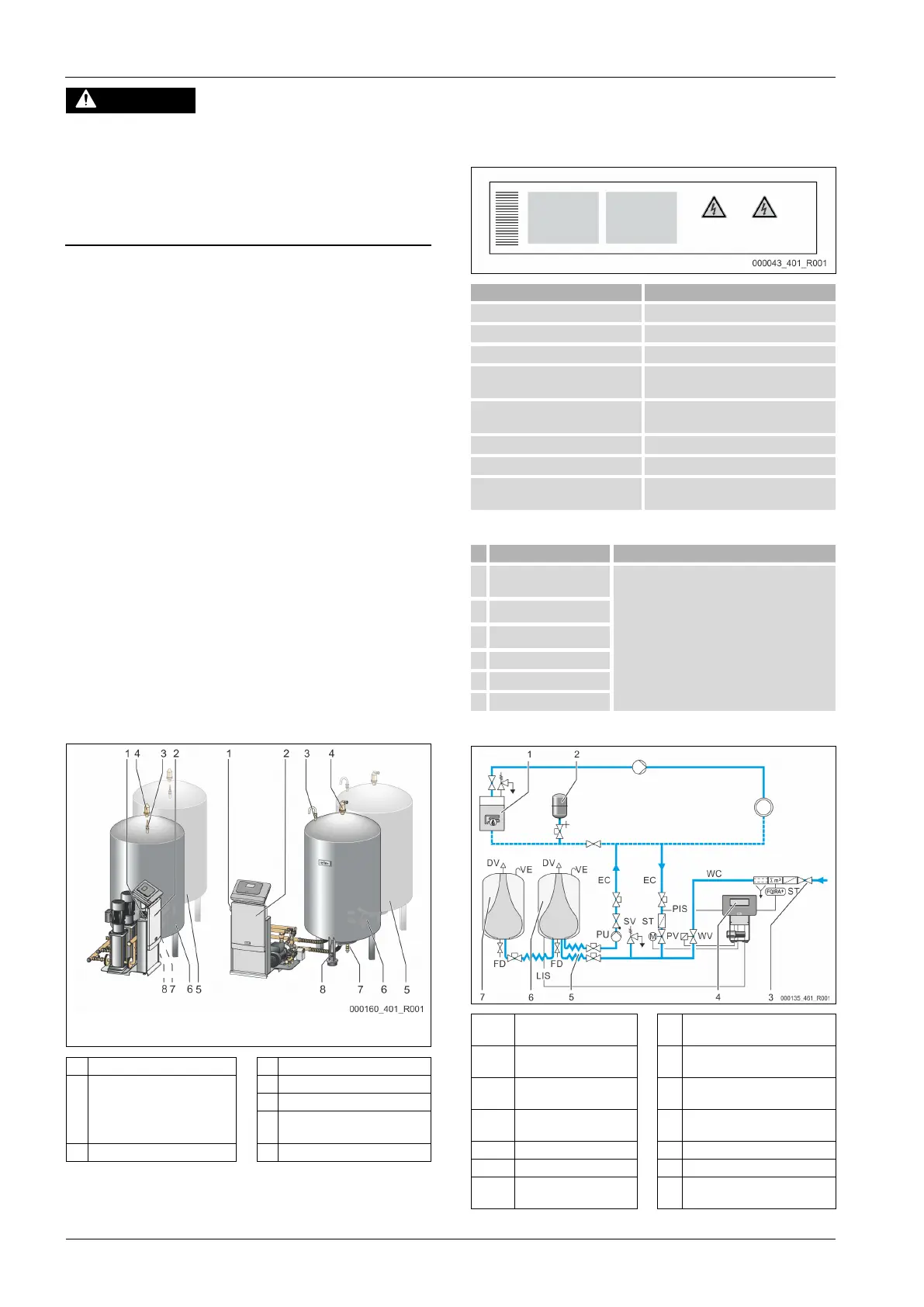

4.2 Rappresentazione d'insieme
Variomat con unità di controllo touch
e due pompe
Variomat con unità di controllo touch
e una pompa
1 Interruttore principale 4 Valvola di degasaggio "DV"
2 Centralina
• Pompa(e)
• Unità di controllo
"Reflex Control Touch"
5 Vaso in serie "VF"
6 Vaso di base "VF"
7
Rubinetto di riempimento e
svuotamento "FD"
3 Aerazione e sfiatamento "VE" 8 Misurazione del livello "LIS"
4.3 Identificazione
4.3.1 Targhetta
Sulla targhetta sono riportate le informazioni su produttore, anno di costruzione,
matricola di fabbricazione e dati tecnici.
Indicazione sulla targhetta
Type Denominazione dell'apparecchio
Serial No. Numero di serie
Min. / max. allowable pressure PS Pressione minima/massima consentita
Max. allowable flow temperature of
system
Temperatura di mandata massima
consentita del sistema
Min. / max. working temperature
TS
Temperatura di esercizio min./max (TS)
Year of manufacture Anno di costruzione
Max. system pressure Pressione max. del sistema
Min. operating pressure set up on
site
Pressione minima di esercizio impostata
in sede d’opera
4.3.2 Chiave di lettura modello
Chiave di lettura modello (esempio)
1
Denominazione della
centralina
2
Variomat VS 2-
1,
VG
500 l, VF 500 l
3
1 2 3 4 5 6
4
5
6
4.4 Funzionamento
1
Impianto di
riscaldamento
WV Valvola di rabbocco
2
Vaso di espansione sotto
pressione "MAG"
PIS Sensore di pressione
3 Reflex Fillset Impuls PV
Valvola di troppo pieno (valvola
a sfera motorizzata)
4 Centralina PU
Pompa (mantenimento della
pressione)
5 Alimentazioni idrauliche SV Valvola di sicurezza
6 Vano aria vaso di base EC Tubazione di espansione
7 Vano aria vaso in serie FD
Rubinetto di riempimento e
svuotamento
