— Svenska Variomat Touch — 09.09.2022-Rev. C

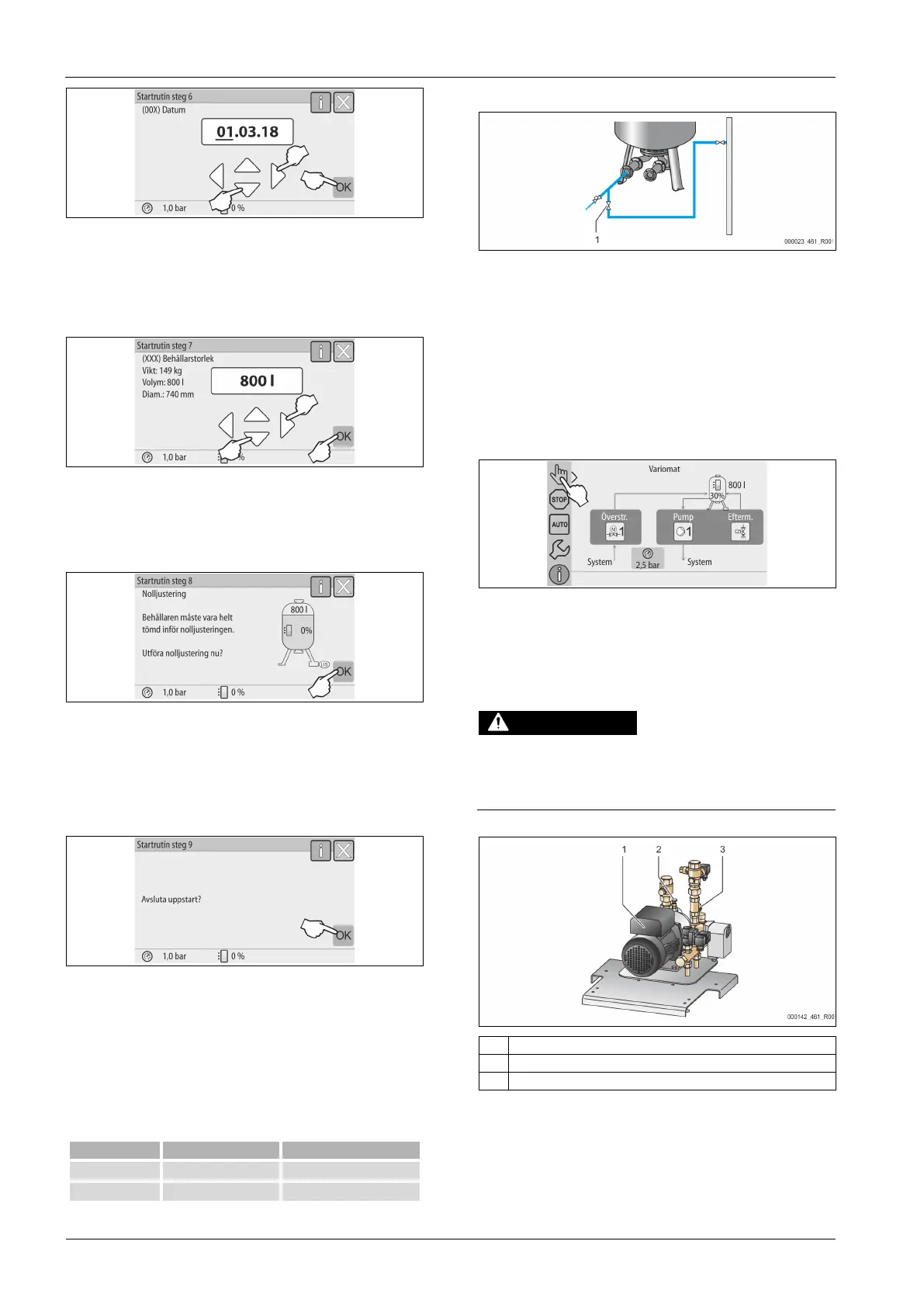

6. Ställ in datum. Datumet sparas i styrningens felminne om ett fel
uppträder.
– Välj ut indikeringsvärdet med kommandoknapparna ”vänster” och
”höger”.
– Ändra indikeringsvärdet med kommandoknapparna ”upp” och
”ned”.
– Bekräfta inmatningarna med kommandoknappen ”OK”.
7. Välj storlek för baskärlet.
– Ändra indikeringsvärdet med kommandoknapparna ”upp” och
”ned”
– Bekräfta inmatningarna med kommandoknappen ”OK”.
– Uppgifterna om baskärlet återfinns på typskylten eller 6
"Tekniska data", 408.
– Styrningen kontrollerar att nivåmätningens signal överensstämmer
med storleksangivelserna från baskärlet. För detta måste baskärlet
vara fullständigt tömt, 7.3.6 "Montera viktmätcellen", 411.
8. Tryck på kommandoknappen ”OK”.
– Nolljusteringen genomförs.
– Om nolljusteringen inte avslutas framgångsrikt kan enheten inte
tas i drift. Underrätta i så fall kundtjänst, 13.1 "Reflex
kundtjänst", 424.
9. Tryck på kommandoknappen ”OK” för att avsluta startrutinen.
Obs!
Efter fullbordad startrutin befinner du dig i stoppdrift. Växla ännu inte
till automatdrift.
8.4 Fylla kärlen med vatten
Följande uppgifter gäller för enheterna:
• Styrenhet med baskärl.
• Styrenhet med baskärl och ett efterkärl.
• Styrenhet med baskärl och flera efterkärl.
Fyllnadsnivå för baskärlet
Värmeanläggning
50 °C (122 °F)
%
Kylsystem
50 °C (122 °F)
%
8.4.1 Påfyllning med slang
Välj en vattenslang för påfyllning av baskärlet med vatten om den automatiska
eftermatningen ännu inte är ansluten.
• Ta en avluftad vattenslang, fylld med vatten.
• Anslut vattenslangen till den externa vattenförsörjningen och
påfyllnings- och tömningskranen ”FD” (1) på baskärlet.
• Kontrollera att avstängningskranarna mellan styrenheten och baskärlet
är öppna (förmonterade i öppet läge från fabrik).
• Fyll baskärlet med vatten tills fyllnadsnivån har uppnåtts.
8.4.2 Påfyllning via magnetventilen i eftermatningen
1. Växla via kommandoknappen ”Manuell drift” till driftsättet ”Manuell
drift”.
2. Öppna ”Eftermatningsventil WV” med motsvarande kommandoknapp till
dess att den föreskrivna fyllnadsnivån uppnåtts.
– Titta till detta förlopp hela tiden.
– Vid högvattenlarm stängs eftermatningsventilen
”Eftermatningsventil WV” automatiskt.
8.5 Avlufta pumpen
Hett medium som tränger ut kan vålla brännskador.
• Håll tillräckligt avstånd till utträngande medium.
• Använd lämplig personlig skyddsutrustning (skyddshandskar,
Avlufta pumpen ”PU”:
1 Pump ”PU”
2 Avluftningsskruv ”AV”
3 Smutsfälla ”ST”
• Lossa avluftningsskruven (2) från pumpen (1) och avlufta pumpen tills
vatten utan bubblor kommer ut.
• Skruva in avluftningsskruven (2) igen och dra åt den.
• Kontrollera att avluftningsskruven (2) sitter tätt.
Obs!
Upprepa avluftningen om pumpen inte skapar någon transporteffekt.
