23 NC
Yhteisilmoitus
(potentiaalivapaa)
Maks. 230 V, 2 A
asennuspaikalla,
valinnainen
24 COM
25 NO
27 M1
Litteä pistoke pumpun 1
syöttöä varten
tehtaalla
31 M2
Litteä pistoke pumpun 2
syöttöä varten
tehtaalla
35 +18 V (sininen)
Tason mittauksen LIS
analogitulo
perussäiliössä
Johto: tehtaalla;
Anturin pistoke:
asennuspaikalla
36 GND
37 AE (ruskea)
38 PE (suojaus)
39 +18 V (sininen)
Paineenmittauksen
analogitulo PIS
perussäiliössä
asennuspaikalla,
valinnainen
40 GND
41 AE (ruskea)
42 PE (suojaus)
43 +24 V
Digitaaliset tulot
asennuspaikalla,
valinnainen
44 E1 E1: Kontaktivesimittari tehtaalla
51 GND
Ylivuotoventtiili PV 2
(moottorin palloventtiili),
vain VS 2-2
tehtaalla
52 +24 V (syöttö)
53
0–10 V
(säätösuure)
54
0–10 V
(palautetieto)
55 GND
Ylivuotoventtiili PV 1
(moottorin palloventtiili)
tehtaalla
56 +24 V (syöttö)
57
0–10 V
(säätösuure)
58
0–10 V
(palautetieto)

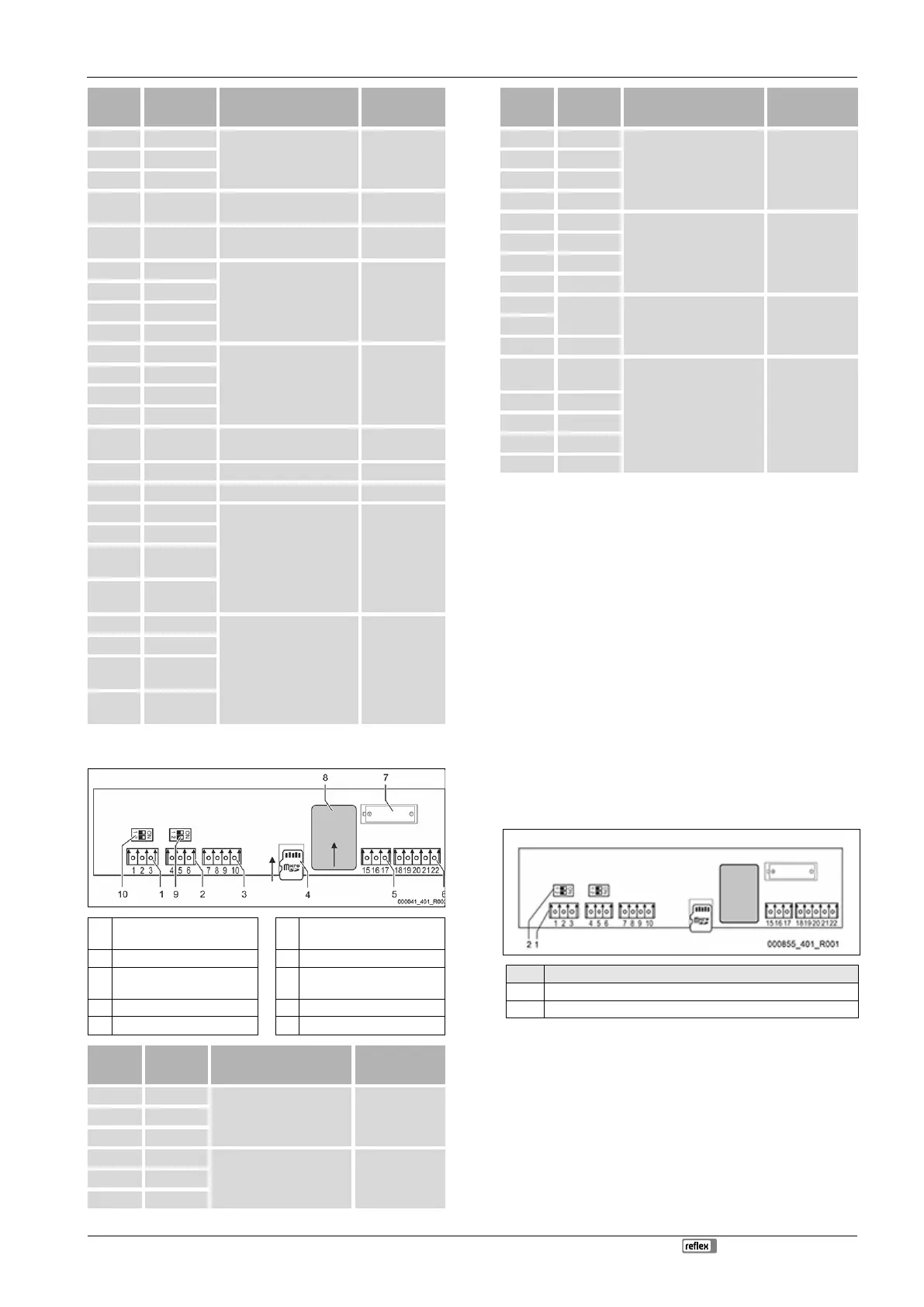

7.5.3 Käyttöosan kytkentäkaavio
1 RS-485-liitäntä 6
Paineen ja tason
analogilähdöt
2 RS-485-liitäntä 7 Paristolokero
3 IO-liitäntä 8
Anybus-moduulin
korttipaikka
4 Micro-SD-kortti 9 DIP-kytkimet 2
5 10 V:n syöttö 10 DIP-kytkimet 1
1 A
RS-485-liitäntä
S1-verkotus
Asennuspaikalla 2 B
3 GND S1
RS-485-liitäntä
S2-moduulit: Laajennus- tai
tiedonsiirtomoduuli
Asennuspaikalla 5 B
6 GND S2
7 +5 V
IO-liitäntä: Emolevyn liitäntä Tehtaalla
8 R × D
9 T × D
10 GND IO1
11 +5 V
--- ---
12 RxD
13 TxD
14 GND IO2
15
10 V~
10 V:n syöttö Tehtaalla 16
17 FE
18
Y2PE
(suojaus)
Analogiset ulostulot: Paine ja
taso
Vakio 4–20 mA
Asennuspaikalla
19 Paine
21 Taso
22 GNDA
7.5.4 RS-485-käyttöliittymä
RS-485-käyttöliittymien S1 ja S2 kautta voidaan tarkistaa kaikki ohjauksen
tiedot ja käyttää niitä kommunikointiin ohjauskeskusten ja muiden laitteiden
kanssa.
• S1-käyttöliittymä
– Tämän käyttöliittymän kautta voi käyttää enintään 10 laitetta
Master/Slave-yhdysvirtakytkennässä.
• S2-käyttöliittymä
– Paine "PIS" ja taso "LIS".
– Pumppujen "PU" toimintatilat.
– Moottorin palloventtiilin / magneettiventtiilin käyttötilat.
– Kontaktivesimittarin "FQIRA +" arvot.
– Kaikki ilmoitukset.
– Kaikki merkinnät vikamuistissa.
Liitäntöjen tiedonsiirtoon on saatavilla väylämoduuleja lisävarusteina.
-485-käyttöliittymän protokolla, liitäntöjen tiedot sekä tiedot
tarjotuista lisävarusteista tarvittaessa Reflexin tehtaan
asiakaspalvelusta.
7.5.4.1 RS-485-käyttöliittymän liitäntä
Control Touch -ohjauksen emolevy.
1 RS-485-liitännän liittimet
2 DIP-kytkimet 1
Toimi seuraavasti:
1. Yhdistä RS-485-liitäntä suojatulla kaapelilla emolevyyn.
• S 1
– Liitin 1 (A+)
– Liitin 2 (B-)
– Liitin 3 (GND)
2. Liitä kaapelin suojaus toiselta puolelta.
• Liitin 18
3. Aktivoi emolevyn pääteimpedanssi.
• DIP-kytkin 1
