— Nederlands Variomat Touch — 09.09.2022-Rev. C

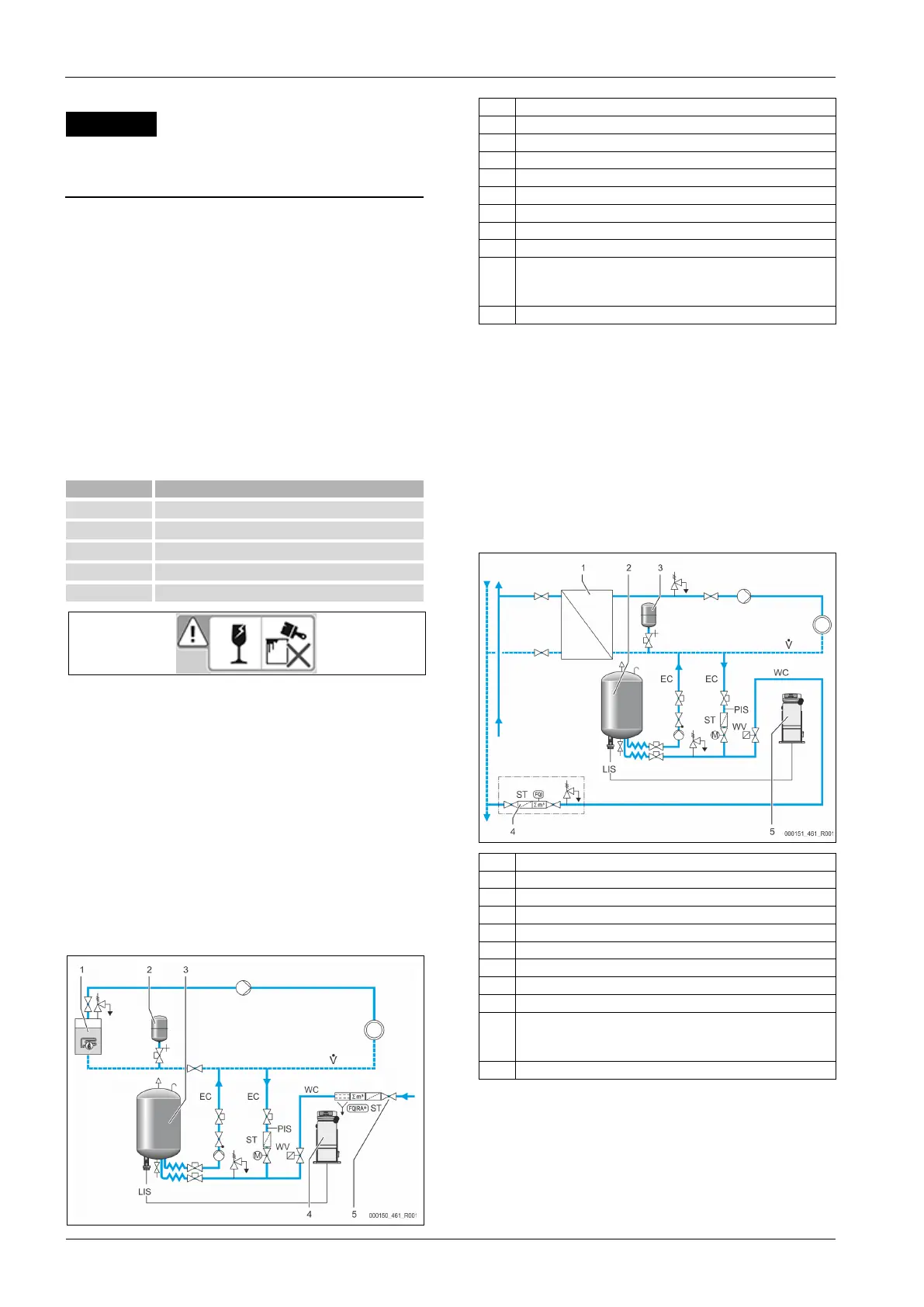

7.3.6 Montage van de gewichtmeetvoet
OPGELET
Beschadiging van de drukmeetcel door ondeskundige montage
Een verkeerde montage kan leiden tot beschadiging, storingen en onjuiste
metingen van de drukmeetcel voor de niveaumeting "LIS".
• Neem de aanwijzingen voor de montage van de drukmeetcel in acht.
De niveaumeting "LIS" werkt met een drukmeetvoet. Installeer deze nadat het
basisvat op zijn definitieve positie geplaatst is, 7.3.3 "Plaatsing van de
vaten", 340. Neem de volgende aanwijzingen in acht:
• Verwijder de transportbeveiliging (houtblok) van de buffervoet van het
basisvat.
• Vervang de transportbeveiliging door de drukmeetvoet.
– Als optie kan de drukmeetvoet op de buffervoet van het basisvat
bevestigd worden met de bijgeleverde schroeven. In dit geval is
het vastzetten echter niet nodig.
– Voorkom schokkerige belastingen van de drukmeetvoet, door bijv. het
achteraf uitlijnen van het vat.
• Sluit het basisvat en het eerste volgvat met flexibele aansluitstukken aan.
– Gebruik de meegeleverde aansluitsets, 7.3.3 "Plaatsing van de
vaten", 340.
• Voer een nulijking van het vulniveau uit wanneer het basisvat correct
geplaatst en volledig leeg is, 8.6 "Parameters van de
besturingseenheid instellen via het gebruikersmenu", 347.
Richtwaarden voor niveaumetingen:
200 l 0 – 4 bar
300 – 500 l 0 – 10 bar
600 – 1000 l 0 – 25 bar
1500 – 2000 l 0 – 60 bar
3000 – 5000 l 0 – 100 bar
Opmerking!
De gewichtmeetvoet is niet bestand tegen drukschokken en mag niet
van een lakcoating worden voorzien!
7.4 Schakel- en bijvulvarianten
7.4.1 Functie
Het huidige vulniveau in het basisvat wordt gemeten door de niveausensor
"LIS" en vervolgens geanalyseerd door de besturing. De waarde van het
minimale vulniveau is ingevoerd in het gebruikersmenu van de besturing. Als
het vulniveau onder de minimale waarde daalt, opent de bijvulklep "WV" en
vult het basisvat.
Opmerking!
Om de bijvulling uit het drinkwaternet compleet te maken, biedt Reflex
de Fillset met geïntegreerde systeemscheiding en de Fillsoft
onthardingsinstallatie aan, 4.6 "Optionele uitrusting", 335.
7.4.1.1 Toepassing in een installatie met één ketel
1 Warmtegenerator
3 Basisvat
4 Besturingseenheid
5 Reflex Fillset
ST Vuilvanger
PIS Drukmeetomvormer
WV Magneetklep voor de bijvulling
EC Ontgassingsleiding
• voor het gasrijke water vanuit de installatie.
• voor het ontgaste water naar de installatie.
LIS Niveaumeting
Installatie met één ketel ≤ 350 kW, watertemperatuur < 100 °C.
• Bij een bijvulling met drinkwater is het raadzaam, vóór het apparaat de
Reflex Fillset met geïntegreerde systeemscheiding aan te sluiten.
• Als u geen Reflex Fillset voorschakelt, gebruik dan een vuilvanger “ST”
met een filter-maaswijdte van ≥ 0,25 mm.
van het bijvulwater moet voldoen aan de geldende
voorschriften, b.v. de Duitse norm VDI
2035.
Als de vereiste kwaliteit niet wordt bereikt, dient u gebruik te
maken van Reflex Fillsoft voor de ontharding van het
bijvulwater uit het drinkwaternet.
7.4.1.2 Toepassing in een huisinstallatie van een stadsverwarming
1 Huisstation stadsverwarming
2 Basisvat
3 Drukexpansievat “MAG”
4 Bijvuleenheid (door de klant te voorzien)
5 Besturingseenheid
WC Bijvulleiding
PIS Drukmeetomvormer
WV Magneetklep voor de bijvulling
ST Vuilvanger
EC Ontgassingsleiding
• voor het gasrijke water vanuit de installatie.
• voor het ontgaste water naar de installatie.
LIS Niveaumeting
Water van de stadsverwarming is bijzonder geschikt als bijvulwater.
• De waterbehandeling kan worden weggelaten.
• Gebruik een vuilvanger “ST” met een filter-maaswijdte van ≥ 0,25 mm
voor de bijvulling.
Opmerking!
Hiervoor is de toestemming van de leverancier van het water van de
stadsverwarming nodig.
